P3EDb HENF452778R1 ABB 安全数字量输出模块

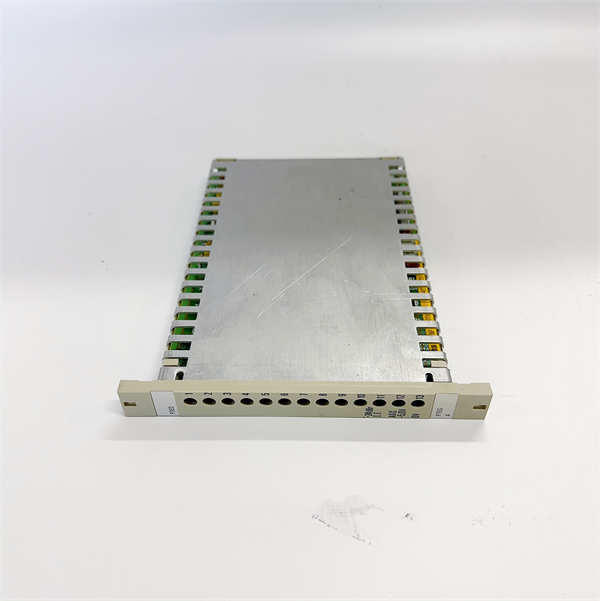

P3EDb HENF452778R1 ABB 安全数字量输出模块 - 图片 2

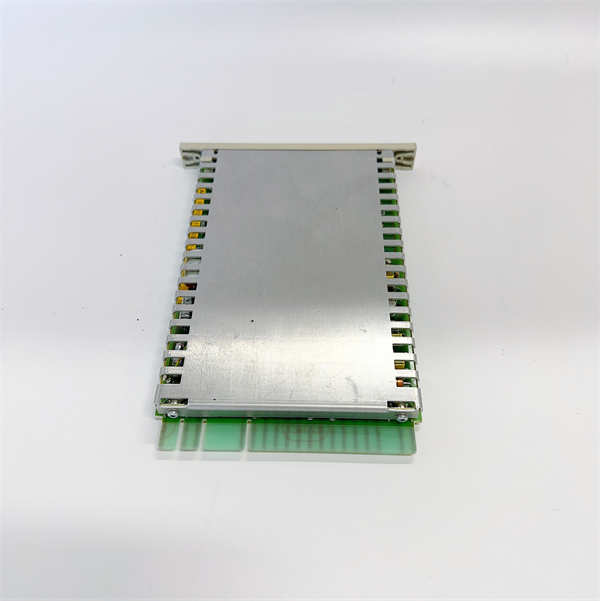

P3EDb HENF452778R1 ABB 安全数字量输出模块 - 图片 3
P3EDb HENF452778R1 ABB 安全数字量输出模块 - 图片 4

P3EDb HENF452778R1 ABB 安全数字量输出模块

P3EDb HENF452778R1 ABB 是一款符合 IEC 61508 SIL3 与 ISO 13849 PL e 认证的8通道固态安全数字量输出模块，采用无触点半导体开关技术，支持 24 VDC、0.5 A/通道 的高速安全控制，具备 >99% 诊断覆盖率 和 <1 ms 响应速度，专用于 ABB AC 800M HI 平台，在高频联锁、PLC使能、电磁阀驱动等场景中提供免维护、长寿命、高可靠的安全执行能力。

分类：

描述

产品型号 P3EDb HENF452778R1
制造商 ABB
产品类型 安全数字量输出模块（Safety Digital Output Module, Solid-State）
适用平台 ABB AC 800M High Integrity (AC 800M HI) / System 800xA Safety
输出通道数量 8 路独立安全数字输出
输出类型 固态开关（MOSFET/晶体管），源型输出（Sourcing）
额定负载电压 24 VDC ±10%（仅支持直流）
最大输出电流 0.5 A per channel（持续），1.0 A 峰值（<100 ms）
导通压降 < 1.5 V @ 0.5 A
响应时间 < 1 ms（开/关）
供电方式 24 VDC 由背板冗余供电
工作温度范围 -20°C 至 +70°C
防护等级 IP20（仅限安装于控制柜内）
安全认证 IEC 61508 SIL3, EN 62061 SIL3, ISO 13849 PL e
诊断功能 输出短路检测、开路检测、过载保护、过热关断、通道状态反馈
安装方式 插入式安装于AC 800M HI专用I/O机架（需配TB852基座）
尺寸（宽×高×深） 45 mm × 135 mm × 110 mm
诊断覆盖率 >99%

🧠 P3EDb HENF452778R1 产品概述

在传统安全系统依赖机械继电器的时代，P3EDb HENF452778R1 ABB 引领了“无磨损安全输出”的新范式。它摒弃了易老化、易粘连的机械触点，转而采用高性能MOSFET固态开关，实现百万次以上无故障动作，特别适合需要高频切换或长寿命免维护的应用。

该模块专为ABB AC 800M High Integrity（HI） 平台设计，每一路输出均配备独立驱动、电流监测与温度传感电路。一旦发生短路、过载或过热，模块会立即切断该通道并上报精确故障位置（如“Ch5: Short Circuit”），同时不影响其他通道正常工作。其双通道异构架构确保即使一个半导体器件失效，系统仍能检测异常并导向安全状态，完全满足SIL3对**硬件容错（HFT=1）**的要求。

无论是快速启停小型电磁阀，还是周期性使能机器人安全区，P3EDb HENF452778R1 ABB 都能以微秒级响应和零机械磨损，守护您的关键过程安全。

P3EDb HENF452778R1 ABB

P3EDb HENF452778R1 ABB

✅ 主要特点和优势

🔹 固态输出，零机械磨损
无触点设计，寿命远超继电器模块，适用于高频（>1 Hz）开关场景。

🔹 超快响应，<1 ms 动作时间
满足高速联锁需求（如机器人急停释放、伺服使能控制）。

🔹 高诊断覆盖率 >99%
实时监测每路输出的：

  • 短路到地/电源
  • 开路（负载断开）
  • 过流（>0.6 A）
  • 芯片过热（>125°C）

🔹 8通道高密度，节省空间
45mm宽度集成8路安全输出，显著降低机柜尺寸与布线成本。

🔹 无缝集成System 800xA Safety
所有通道状态与诊断事件实时上传，支持远程健康评估与预测性维护。

🔹 支持在线证明测试
可在系统运行中验证输出驱动能力，无需停机即可完成SIL合规验证。

🌐 Technical Highlights (English Summary)

The P3EDb HENF452778R1 is an 8-channel, SIL3-certified solid-state safety digital output module for ABB’s AC 800M High Integrity platform. Featuring MOSFET-based sourcing outputs with <1 ms response time and >99% diagnostic coverage, it delivers maintenance-free, high-cycle safety control for applications such as solenoid valve actuation, PLC enable signals, and robotic safety zones. Its diverse dual-channel architecture per output ensures compliance with IEC 61508 SIL3 and ISO 13849 PL e, while integrated short-circuit, open-load, and over-temperature protection enables predictive maintenance. With seamless integration into System 800xA Safety, the P3EDb HENF452778R1 sets a new standard for reliable, long-life discrete safety actuation.

🏭 应用领域

  • 机器人与自动化：安全使能信号、协作机器人区域释放
  • 包装机械：高频电磁阀控制（贴标、灌装、封口）
  • 半导体制造：洁净室门禁、真空泵安全启停
  • 测试台架：快速循环的气动/液压执行器控制
  • 能源与电力：变频器安全使能、UPS状态反馈驱动
  • 实验室设备：精密仪器安全联锁输出

🔗 相关产品

  • P3ECa HENF315309R2：16通道安全数字量输入模块（配套DI）
  • P3ECb HENF315310R1：16通道继电器型安全数字量输出模块（高电压/AC适用）
  • O3EEb HENF318176R1：8通道固态输出模块（早期型号，类似功能）
  • PM866A-HI：AC 800M HI 主控制器CPU（必需）
  • TB852-A：专用终端基座（提供安全隔离与诊断接口）
  • System 800xA Safety Workbench：安全逻辑组态与诊断软件
  • SA01 Safety Server：集中管理安全配置与审计日志
P3EDb HENF452778R1 ABB

P3EDb HENF452778R1 ABB

🔧 安装与维护建议

安装前：

  • 确认系统为AC 800M HI 架构，固件版本兼容 P3EDb HENF452778R1
  • 使用TB852-A 基座 安装，确保背板供电稳定
  • 负载线使用屏蔽双绞电缆，避免与动力线平行走线
  • 单通道负载电流 ≤ 0.5 A，感性负载（如电磁阀）建议并联续流二极管

维护建议：

  • 每季度查看输出通道诊断日志，关注“Short Circuit Count”趋势
  • 若某通道报“Overload”，先排查现场是否短路或负载超标
  • 避免长时间满负荷（5 A）运行，建议留20%余量以延长寿命
  • 备件存放于防静电袋中，环境温度<40°C，湿度<60% RH
