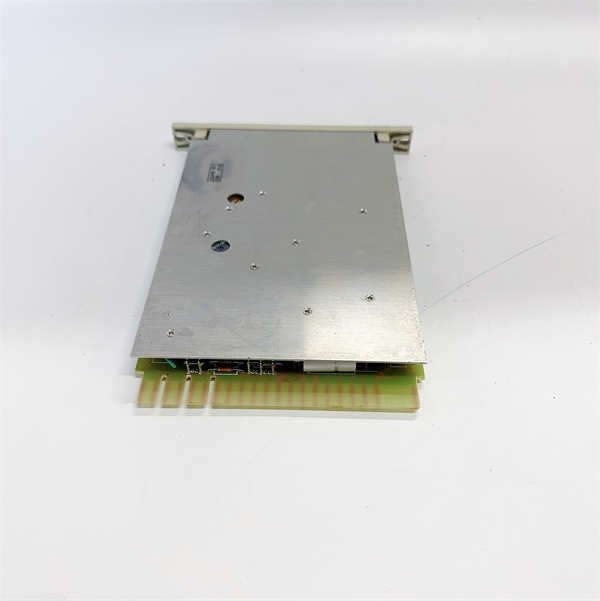

P3ECa HENF315309R2 ABB 安全数字量输入模块

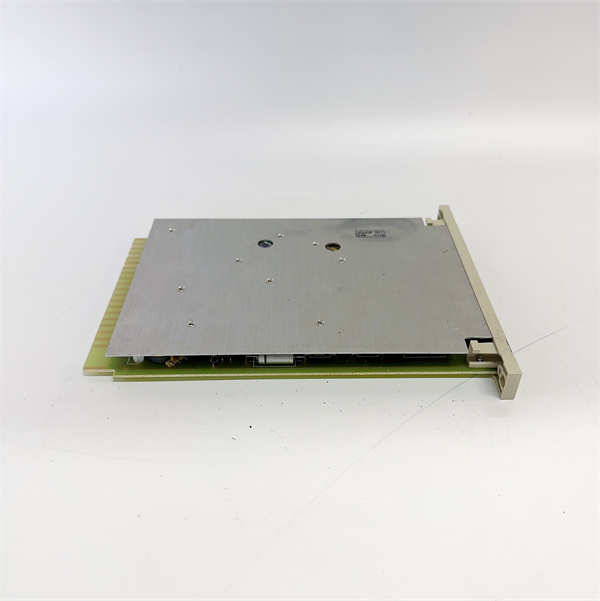

P3ECa HENF315309R2 ABB 安全数字量输入模块 - 图片 2

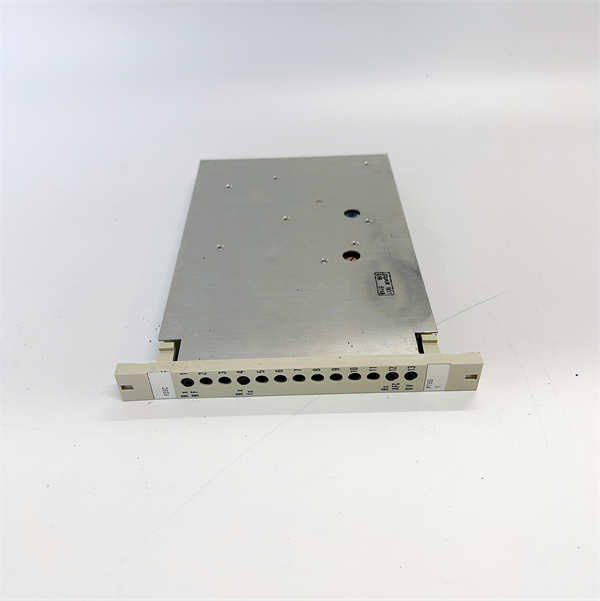

P3ECa HENF315309R2 ABB 安全数字量输入模块 - 图片 3
P3ECa HENF315309R2 ABB 安全数字量输入模块 - 图片 4

P3ECa HENF315309R2 ABB 安全数字量输入模块

P3ECa HENF315309R2 ABB 是一款符合 IEC 61508 SIL3 与 ISO 13849 PL e 认证的高密度安全数字量输入模块，具备 16路独立安全输入通道，支持干接点与24 VDC电平信号，并提供 >99% 诊断覆盖率，专用于 ABB AC 800M HI 平台，在急停按钮、安全门、限位开关等关键离散信号监测中提供紧凑、可靠、可诊断的安全感知能力。

分类：

描述

产品型号 P3ECa HENF315309R2
制造商 ABB
产品类型 安全数字量输入模块（Safety Digital Input Module）
适用平台 ABB AC 800M High Integrity (AC 800M HI) / System 800xA Safety
输入通道数量 16 路独立安全数字输入
输入信号类型 干接点（Dry Contact）或电平信号（24 VDC）
支持 源型（Sourcing）或漏型（Sinking） 接线（通过跳线或软件配置）
输入电压范围 18–30 VDC（有源输入）
闭合电阻：< 1 kΩ，断开电阻：> 10 kΩ（干接点）
响应时间 < 10 ms（典型值）
诊断功能 接线短路检测、开路检测、交叉导通检测、通道间隔离验证
工作温度范围 -20°C 至 +70°C
防护等级 IP20（仅限安装于控制柜内）
安全认证 IEC 61508 SIL3, EN 62061 SIL3, ISO 13849 PL e
安装方式 插入式安装于AC 800M HI专用I/O机架（需配TB852基座）
尺寸（宽×高×深） 45 mm × 135 mm × 110 mm
诊断覆盖率 >99%

P3ECa HENF315309R2 产品概述

在安全仪表系统（SIS）中，“看得全”和“看得准”同样重要。P3ECa HENF315309R2 ABB 正是为满足这一需求而设计的高密度安全数字输入模块——它在标准45mm宽度内集成16路完全独立的安全输入通道，每一路都经过SIL3级硬件与诊断设计验证，确保从现场急停按钮到安全门锁的状态都能被无遗漏、无误判地捕获。

该模块专为ABB AC 800M High Integrity（HI） 平台打造，采用双通道异构架构（Diverse Dual-Channel Architecture）：每个输入信号由两套独立电路并行处理，只有当两者状态一致时才视为有效；若出现分歧（如一路短路、一路正常），系统立即触发安全动作并上报具体通道故障。这种设计不仅满足IEC 61508对SIL3的硬件容错（HFT=1）要求，还实现了>99%的诊断覆盖率。

无论是监测16个不同区域的急停按钮状态，还是采集多个安全门/光栅的联锁信号，P3ECa HENF315309R2 ABB 都能以极高的空间效率和可靠性完成任务，是中小型SIS项目或I/O密集型应用的理想选择。

P3ECa HENF315309R2 ABB

P3ECa HENF315309R2 ABB

主要特点和优势

✅ 16通道超高密度，节省60%以上槽位
相比使用多块8通道模块（如I3EX），P3ECa 显著减少机架占用、接线端子和安装工时，降低整体项目成本。

✅ 全面诊断，覆盖常见现场故障

  • 实时检测每路输入的开路（如接线松动）
  • 检测短路（如电缆破损对地）
  • 防止通道间串扰（Cross-Conduction）
  • 支持在线回路测试，无需停机验证接点动作

✅ 灵活兼容干接点与24 VDC信号
可通过端子排跳线或软件配置适应不同现场设备（如机械开关、固态传感器、PLC输出等）。

✅ 快速响应，满足严苛时序要求
<10 ms 的输入响应时间，确保在高速联锁场景（如旋转设备保护）中及时触发安全动作。

✅ 无缝集成System 800xA Safety
所有16路状态与诊断信息（如“Ch12: Open Circuit”）实时可视化，支持远程故障定位与维护计划。

Technical Highlights of P3ECa HENF315309R2 (ABB):
The P3ECa HENF315309R2 is a 16-channel, SIL3-certified safety digital input module for ABB’s AC 800M High Integrity platform. Designed for high-density monitoring of emergency stops, safety doors, and limit switches, it delivers >99% diagnostic coverage with diverse dual-channel architecture per input. Supporting both dry contacts and 24 VDC signals in a compact 45 mm form factor, it maximizes I/O efficiency while ensuring compliance with IEC 61508 SIL3 and ISO 13849 PL e. With fast <10 ms response time and seamless integration into System 800xA Safety, the P3ECa HENF315309R2 sets the benchmark for reliable, space-saving discrete safety sensing in industrial applications.

应用领域

  • 机械制造与装配线：多工位急停网络、安全光幕、防护门联锁
  • 包装与物流：输送带急停链、机器人工作区安全围栏
  • 能源与电力：变压器室门禁、风机振动开关、UPS状态监测
  • 水处理厂：泵房门禁、格栅堵塞开关、液位高报警干接点
  • 制药与食品：CIP站安全盖板、灭菌舱门锁、清洗到位信号

特别适用于需要大规模采集离散安全信号且控制柜空间有限的场合。

P3ECa HENF315309R2 ABB

P3ECa HENF315309R2 ABB

相关产品

  • I3EX HENF315844R2：8通道安全数字量输入模块（较早型号）
  • P3ECb HENF315310R1：配套的16通道安全数字量输出模块（继电器型）
  • PM866A-HI：AC 800M HI 主控制器CPU（必需）
  • TB852-A：专用终端基座，提供安全隔离、诊断接口与模块固定
  • System 800xA Safety Workbench：安全逻辑组态、诊断与审计工具
  • ABB i-bus® 安全按钮/门锁系列：理想配套现场设备
  • SA01 Safety Server：集中管理安全配置、FMEDA文档与合规日志

安装与维护

安装前准备：

  • 确认系统为AC 800M HI 架构，固件版本支持 P3ECa HENF315309R2
  • 使用TB852-A 基座 安装，确保背板供电与安全总线连接可靠
  • 现场接线推荐使用屏蔽多芯电缆，干接点线对建议双绞
  • 若使用有源24 VDC输入，确保电源与模块共地，避免电位差干扰

维护建议：

  • 每季度导出通道健康报告，重点关注“开路计数”与“短路事件”
  • 每年执行一次功能测试：手动触发各急停/门锁，验证系统响应与诊断上报
  • 若某通道持续报“Fault”，优先排查现场接线端子氧化或机械开关触点磨损
  • 备件存放于防静电、干燥环境中，避免震动导致内部焊点疲劳
