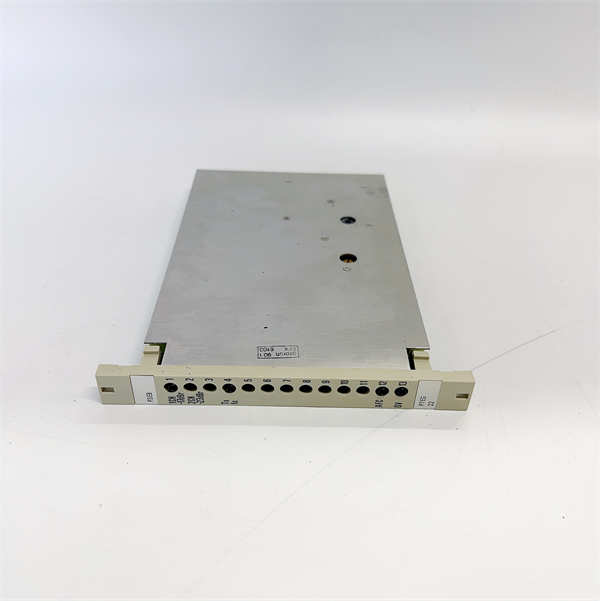

P3EB HENF315223R1 ABB 安全模拟量输入模块

P3EB HENF315223R1 ABB 是一款符合 IEC 61508 SIL3 与 ISO 13849 PL e 认证的高密度安全模拟量输入模块，具备 4路高精度 4–20 mA 安全输入，支持 >95% 诊断覆盖率 和 ±0.1% 精度，专用于 ABB AC 800M HI 平台，在多变量安全监控、冗余压力/流量监测等场景中提供紧凑、可靠的过程感知能力。

分类：

描述

产品型号 P3EB HENF315223R1
制造商 ABB
产品类型 安全模拟量输入模块（Safety Analog Input Module）
适用平台 ABB AC 800M High Integrity (AC 800M HI) / System 800xA Safety
输入通道数量 4 路独立安全模拟输入
支持信号类型 4–20 mA 电流信号（带HART兼容能力，可选）
精度（典型值） ±0.1% of span（25°C）
分辨率 16 位
供电方式 回路供电（Loop-powered），由模块通过I/O背板提供24 VDC激励
工作温度范围 -20°C 至 +70°C
防护等级 IP20（仅限安装于控制柜内）
安全认证 IEC 61508 SIL3, EN 62061 SIL3, ISO 13849 PL e
诊断功能 传感器断线检测、短路检测、超量程报警、内部参考源自检、通道间交叉验证
安装方式 插入式安装于AC 800M HI专用I/O机架（需配TB852基座）
尺寸（宽×高×深） 45 mm × 135 mm × 110 mm
诊断覆盖率 >95%

P3EB HENF315223R1 产品概述

如果说 P3EA 是“精准的双眼”，那么 P3EB HENF315223R1 ABB 就是“四目如炬的守护者”。它在同样45mm宽度的标准模块内集成4路独立的安全模拟输入通道，专为需要高I/O密度但又不妥协安全等级的应用而设计。无论是小型撬装设备、模块化反应单元，还是空间受限的海上平台，P3EB 都能以最小的物理占用实现最大的安全覆盖。

该模块仅支持 4–20 mA 信号输入（不含RTD/热电偶），但正因专注，才得以在电流测量领域做到极致：每一路都具备独立的信号调理、A/D转换和诊断电路，并采用双通道异构架构进行交叉校验。即使某一路因EMC干扰或元件老化出现漂移，系统也能立即识别并导向安全状态，杜绝“带病运行”。

此外，P3EB HENF315223R1 ABB 原生支持 HART通信透传（需System 800xA配置），可在不影响安全信号采集的前提下，读取智能变送器的设备状态、阻尼参数甚至预测性维护数据，实现“安全+智能运维”一体化。

P3EB HENF315223R1 ABB

P3EB HENF315223R1 ABB

主要特点和优势

✅ 4通道高密度设计，节省50%槽位空间
相比使用两块2通道模块（如P3EA），P3EB 在相同功能下减少一半安装空间与接线工作量，显著降低项目成本。

✅ 专一优化4–20 mA性能，精度与稳定性更优
无多信号切换电路干扰，信号路径更简洁，抗噪能力更强，长期漂移<±0.05%/年。

✅ >95% 诊断覆盖率 + 双通道架构

  • 实时检测每路输入的开路、短路、超限
  • 内部参考源周期性自检，防止芯片失效导致误读
  • 满足IEC 61508 SIL3对HFT=1（硬件容错） 的要求

✅ 无缝集成System 800xA Safety
所有通道状态与诊断事件（如“Ch3: Sensor Open”）实时可视化，支持远程健康评估与趋势分析。

✅ 支持在线回路验证测试
可通过软件注入测试电流（如模拟0 mA、4 mA、20 mA），验证从变送器到CPU的完整信号链，无需停机拆线。

Technical Highlights of P3EB HENF315223R1 (ABB):
The P3EB HENF315223R1 is a 4-channel, SIL3-certified safety analog input module for ABB’s AC 800M High Integrity platform. Optimized exclusively for 4–20 mA signals with ±0.1% accuracy and >95% diagnostic coverage, it delivers high-density, fail-safe process monitoring in space-constrained applications such as skid-mounted units, offshore platforms, and modular chemical reactors. Its diverse dual-channel architecture per input ensures compliance with IEC 61508 SIL3 and ISO 13849 PL e, while integrated open-circuit and short-circuit detection enables predictive maintenance. With optional HART pass-through and seamless integration into System 800xA Safety, the P3EB HENF315223R1 maximizes I/O efficiency without compromising on functional safety.

应用领域

  • 模块化过程装置（Skid Systems）：多点压力/液位安全联锁
  • 压缩机/泵组保护：入口压力低、出口温度高、振动超限三重监测
  • 燃烧器管理（BMS）：燃气压力、助燃风流量、火焰强度三变量安全判断
  • 水处理与环保：进水流量、pH值、浊度多参数安全控制
  • 食品与制药CIP/SIP：清洗液流量、温度、浓度四重验证

特别适用于已使用4–20 mA智能变送器且需升级至SIL3安全等级的改造或新建项目。

相关产品

  • P3EA HENF315216R1：2通道多功能AI模块（支持RTD/TC）
  • O3ES HENF445789R1：2通道安全模拟量输出模块（配套AO）
  • I3EX HENF315844R2：8通道安全数字量输入模块
  • PM866A-HI：AC 800M HI 主控制器CPU（必需）
  • TB852-A：专用终端基座，提供安全隔离与诊断接口
  • System 800xA Safety Workbench：安全逻辑组态与诊断软件
  • ABB 266MST / 6000T 系列 HART变送器：理想配套传感器
  • SA01 Safety Server：集中管理安全配置与审计日志
P3EB HENF315223R1 ABB

P3EB HENF315223R1 ABB

安装与维护

安装前准备：

  • 确认系统为AC 800M HI 架构，固件版本兼容 P3EB HENF315223R1
  • 使用TB852-A 基座 安装，确保背板供电与安全总线连接可靠
  • 传感器接线采用屏蔽双绞电缆，屏蔽层单点接地（通常在控制柜侧）
  • 避免将4–20 mA信号线与动力电缆平行敷设，最小间距>30 cm

维护建议：

  • 每季度导出各通道偏差与诊断日志，建立健康基线
  • 每年执行一次在线回路测试：依次验证4路输入在4 mA / 12 mA / 20 mA下的响应
  • 若某通道报“Sensor Fault”，先检查现场变送器是否供电正常、接线是否松动
  • 备件存放于防静电袋中，环境湿度40–60% RH，避免高温加速电子元件老化
