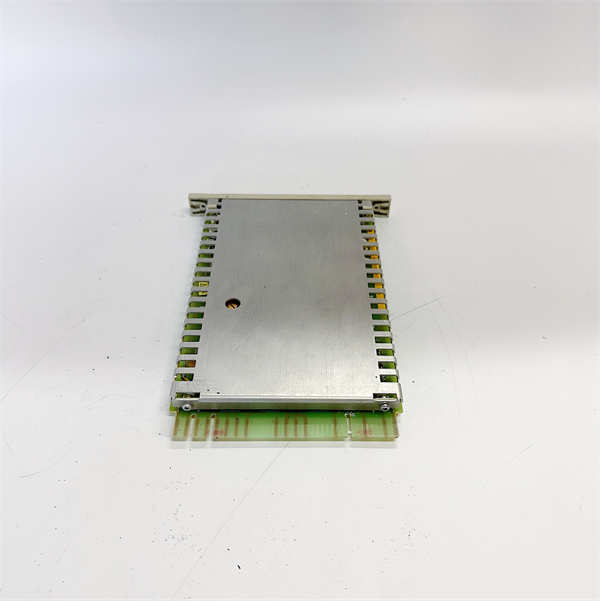

P3EA HENF315216R1 ABB 安全模拟量输入模块

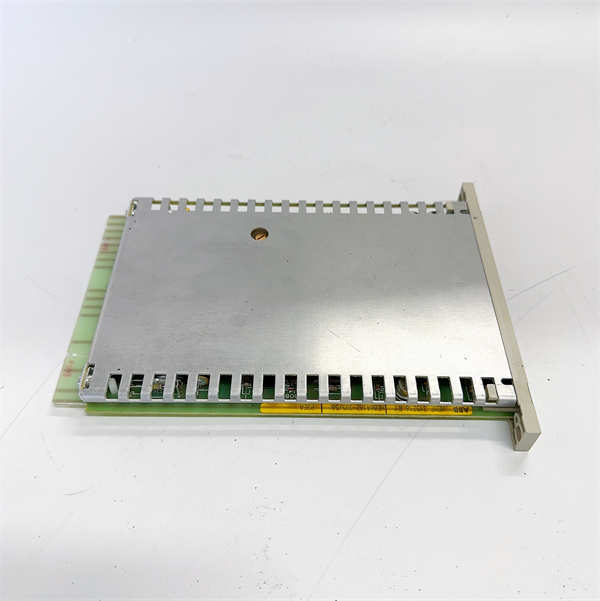

P3EA HENF315216R1 ABB 安全模拟量输入模块 - 图片 2

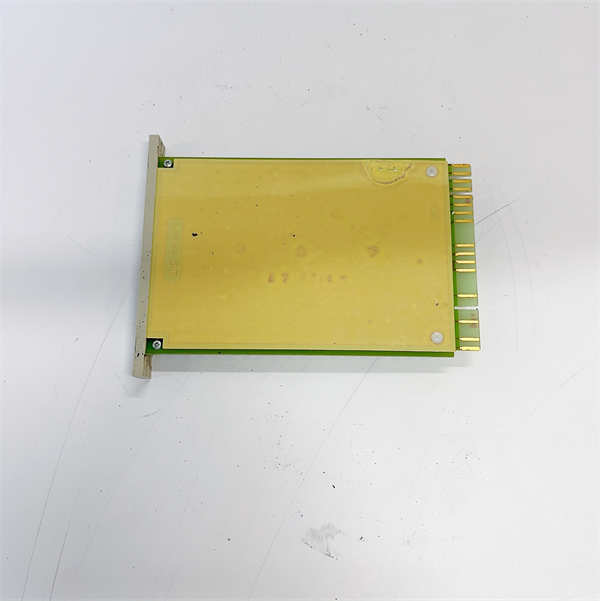

P3EA HENF315216R1 ABB 安全模拟量输入模块 - 图片 3
P3EA HENF315216R1 ABB 安全模拟量输入模块 - 图片 4

P3EA HENF315216R1 ABB 安全模拟量输入模块

P3EA HENF315216R1 ABB 是一款符合 IEC 61508 SIL3 与 ISO 13849 PL e 认证的高完整性安全模拟量输入模块，具备 2路多功能安全输入，支持 4–20 mA、RTD、热电偶 信号，并提供 >95% 诊断覆盖率 与 ±0.1% 高精度，专用于 ABB AC 800M HI 平台，在锅炉压力监测、反应釜温度联锁、流量安全切断等关键场景中提供可信的过程感知能力。

分类：

描述

产品型号 P3EA HENF315216R1
制造商 ABB
产品类型 安全模拟量输入模块（Safety Analog Input Module）
适用平台 ABB AC 800M High Integrity (AC 800M HI) / System 800xA Safety
输入通道数量 2 路独立安全模拟输入
支持信号类型 4–20 mA 电流信号（带HART兼容能力，可选）
RTD（Pt100, Pt1000）
热电偶（J, K, T, E, N, R, S, B）
精度（典型值） ±0.1% of span（25°C，4–20 mA）
±0.5°C（RTD，0–100°C）
分辨率 16 位
供电方式 回路供电（Loop-powered） 或 外部24 VDC供电（取决于传感器类型）
工作温度范围 -20°C 至 +70°C
防护等级 IP20（仅限安装于控制柜内）
安全认证 IEC 61508 SIL3, EN 62061 SIL3, ISO 13849 PL e
诊断功能 传感器断线检测、短路检测、超量程报警、内部参考源自检、冷端补偿验证（热电偶）
安装方式 插入式安装于AC 800M HI专用I/O机架（需配TB852基座）
尺寸（宽×高×深） 45 mm × 135 mm × 110 mm
诊断覆盖率 >95%

P3EA HENF315216R1 产品概述

在安全仪表系统（SIS）中，“看得准”比“动得快”更重要——因为错误的输入会导致灾难性的误动作或拒动作。P3EA HENF315216R1 ABB 正是为解决这一核心挑战而生。它不仅是信号采集器，更是经过SIL3认证的“安全眼睛”，能从嘈杂的工业现场中精准提取温度、压力、流量等关键参数，并实时判断传感器是否失效。

这款模块专为ABB AC 800M High Integrity（HI） 平台设计，每一路输入都采用双通道异构架构：两套独立的A/D转换与处理路径交叉校验，确保即使一个通道漂移或损坏，系统仍能识别异常并进入安全状态。无论是监测燃气轮机排气温度是否超限，还是判断高压釜内压力是否逼近临界值，P3EA HENF315216R1 ABB 都能提供可信、可诊断、可审计的数据源。

更值得一提的是，它原生支持HART通信（需系统配置），可在不影响安全信号的前提下，读取智能变送器的设备状态、阻尼设置甚至预测性维护数据，实现“安全+资产健康”双轨监控。

P3EA HENF315216R1 ABB

P3EA HENF315216R1 ABB

主要特点和优势

✅ 多信号类型支持，一卡通用于多种传感器
无需更换模块即可接入4–20 mA变送器、Pt100温度探头或K型热电偶，极大提升工程灵活性。

✅ SIL3级高精度与高诊断覆盖率

  • ±0.1% 电流输入精度，满足严苛过程控制需求
  • 实时检测传感器断线、短路、超量程、接线反接等常见故障
  • 内置冷端补偿（CJC）自检，确保热电偶测量可靠性

✅ 双通道多样架构（Diverse Dual-Channel）
满足IEC 61508对SIL3的 HFT=1（硬件容错） 要求，单点失效不会导致危险输出。

✅ 无缝集成System 800xA Safety
所有诊断事件（如“Channel 1: Sensor Open”）实时上传至工程站，支持远程故障定位与趋势分析。

✅ 支持在线传感器验证
可通过软件注入测试电流或模拟温度，验证整个测量链路（从传感器到CPU）的完整性，无需拆线停机。

Technical Highlights of P3EA HENF315216R1 (ABB):
The P3EA HENF315216R1 is a dual-channel, SIL3-certified safety analog input module for ABB’s AC 800M High Integrity platform. Supporting 4–20 mA, RTD, and thermocouple inputs with ±0.1% accuracy and >95% diagnostic coverage, it delivers trusted process data for critical safety applications such as boiler pressure monitoring, reactor temperature interlocks, and emergency flow shutdown. Its diverse dual-channel architecture ensures compliance with IEC 61508 SIL3 and ISO 13849 PL e, while integrated open-circuit, short-circuit, and sensor health diagnostics enable predictive maintenance. With optional HART communication and seamless integration into System 800xA Safety, the P3EA HENF315216R1 sets the standard for reliable, intelligent safety sensing in process industries.

应用领域

  • 燃烧器管理系统（BMS）：火焰温度监测、燃气压力安全联锁
  • 化工反应过程：釜内温度高高联锁、冷却水流量低低报警
  • 电力与能源：汽包水位监测、燃气轮机排气超温保护
  • 石油天然气：井口压力安全关断、管道泄漏温度监测
  • 制药与食品：灭菌舱温度验证、CIP清洗液浓度安全监控

特别适用于需要将传统非安全AI升级为SIL3级安全输入的改造项目。

P3EA HENF315216R1 ABB

P3EA HENF315216R1 ABB

相关产品

  • O3ES HENF445789R1：配套的2通道安全模拟量输出模块
  • I3EX / I3EHa 系列：安全数字量输入模块
  • PM866A-HI：AC 800M HI 主控制器CPU（必需）
  • TB852-A：专用终端基座，提供安全隔离与诊断接口
  • System 800xA Safety Workbench：安全逻辑组态与诊断软件
  • ABB 2600T / 6000T 系列变送器：常与P3EA HENF315216R1 配合使用的HART智能仪表
  • SA01 Safety Server：集中管理安全配置与合规文档

安装与维护

安装前准备：

  • 确认系统为AC 800M HI 架构，固件版本支持 P3EA HENF315216R1
  • 使用TB852-A 基座 安装，确保背板供电与安全总线连接可靠
  • 传感器接线采用屏蔽双绞电缆，RTD/热电偶建议使用三线制或四线制以提高精度
  • 避免将高功率电缆与模拟信号线平行敷设，防止电磁干扰

维护建议：

  • 每季度查看通道偏差趋势 与 诊断事件日志
  • 每年执行一次传感器回路验证测试（如模拟4 mA / 20 mA 或标准电阻）
  • 若出现“Sensor Fault”报警，优先检查接线端子是否松动或传感器是否损坏
  • 备件存放于干燥、恒温环境，避免湿度影响内部精密元件



相关产品
