Name: P0926GU FBM23 FOXBORO 四端口串行通信模块 - 山西鑫业达国际贸易官网
Brand: FOXBORO

描述

Foxboro P0926GU FBM230是一款高性能的四端口串行通信模块，是Foxboro I/A Series和Foxboro Evo™分布式控制系统(DCS)的核心组件。作为Foxboro Fieldbus Module(FBM)系列中的一员，P0926GU FBM230的主要功能是为DCS提供灵活、可靠的串行通信接口，使其能够与各种现场设备进行无缝连接和数据交换。该模块支持RS-232、RS-422和RS-485等多种串行协议，并具备10 Mbps或100 Mbps以太网连接能力，极大地增强了系统的集成性和网络适应性。通过P0926GU FBM230，DCS能够高效地采集来自传感器和仪表的实时数据，并向执行器和远程I/O模块发送控制指令，确保工业过程的精确控制和高效运行。其坚固的设计和优异的环境适应性，使得Foxboro P0926GU FBM230能够在严苛的工业环境中稳定可靠地工作，是构建现代化、高可用性工业自动化系统的基石，体现了Foxboro在过程控制领域深厚的技术积累。

P0926GU FBM23 FOXBORO

技术规格

产品型号:P0926GU FBM230

制造商:Foxboro(现为Schneider Electric旗下品牌)

产品类型:四端口串行通信模块

通信端口:4个串行端口(可单独配置为RS-232,RS-422,或RS-485)

网络接口:10 Mbps或100 Mbps以太网(RJ-45接口)

支持协议:Modbus RTU,ASCII,HART,以及其他可下载的I/O软件驱动

现场设备连接:可连接多达64个RS-485设备或4个直接连接的RS-232/RS-422设备

DCI块连接:多达2000个分布式控制接口(DCI)块连接

电源要求:24 VDC(+5%,-10%)

功耗:7 W(最大)

散热:7 W(最大)

工作温度:-40°C至+70°C(部分版本可能为-10°C至+60°C)

存储温度:-40°C至+70°C

相对湿度:5%至95%(非冷凝)

安装方式:DIN导轨安装于模块化基板

隔离:通道隔离(用于保护免受电噪声干扰)

认证:CE,RoHS,UL/UL-C列出(用于Class I,Groups A-D;Division 2;T4外壳)

环境适用性:符合ISA标准S71.04的Class G3(严苛)环境

主要特点和优势

Foxboro P0926GU FBM230通信模块凭借其卓越的设计和功能，为工业自动化系统带来了多重关键特点和显著优势。

多功能通信灵活性：P0926GU FBM230配备四个可独立配置的串行端口，支持RS-232、RS-422和RS-485协议，并集成10/100 Mbps以太网接口。这种高度的灵活性使得单个模块能够连接到多种不同类型的现场设备，包括远程I/O模块、HMI、第三方控制器等，极大地简化了系统架构，降低了硬件成本和维护复杂性。其可下载的I/O软件驱动库进一步增强了对各种特定协议和设备的兼容性，确保了广泛的应用适应性。

卓越的性能与数据吞吐量：P0926GU FBM230能够支持高数据传输速率和处理大量过程数据，确保控制系统与现场设备之间的快速、确定性通信。高达2000个分布式控制接口（DCI）块连接的能力，意味着它能高效地将海量现场数据集成到Foxboro Evo™控制数据库中，为操作员显示和高级分析提供实时、准确的信息，从而支持精确的过程控制和快速响应。

高可靠性与环境适应性：专为严苛工业环境设计，Foxboro P0926GU FBM230采用坚固的挤压铝外壳，提供卓越的物理和电气保护。它符合Class G3（严苛）环境标准，能够承受宽泛的温度变化、湿度、振动和电磁干扰，确保在恶劣的工况下长期稳定运行，最大限度地减少了系统停机时间和维护需求，从而保障生产的连续性。

电气隔离与信号完整性：该模块的通道隔离设计是其可靠性的重要保障。通过在各通信通道之间提供电气隔离，P0926GU FBM230有效防止了电噪声、接地回路和瞬态过电压对敏感电路的干扰，确保了通信信号的纯净性和完整性。这对于在复杂的工业现场环境中维持高精度的数据采集和控制信号传输至关重要。

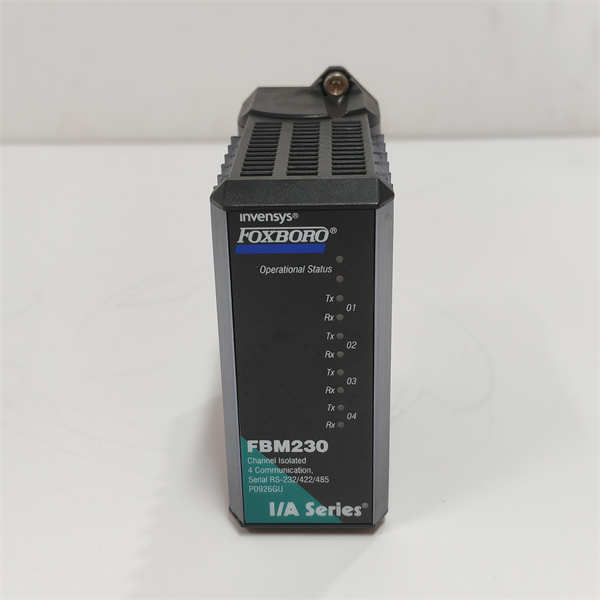

易于安装与维护：P0926GU FBM230采用模块化设计，可便捷地安装在DIN导轨基板上。其热插拔能力允许在不中断现场设备接线、电源或通信连接的情况下进行模块的安装或更换，显著简化了系统部署和维护工作。前面板LED指示灯提供清晰的运行状态和通信活动显示，便于快速诊断和故障排除。

P0926GU FBM23 FOXBORO

应用领域

Foxboro P0926GU FBM230通信模块以其强大的连接能力和工业级的可靠性，广泛应用于各种需要DCS进行高级过程控制和数据集成的大型工业领域。

石油和天然气：在炼油厂、石化工厂、油气田和输油管道中，P0926GU FBM230用于连接DCS与各种现场仪表，如流量计、压力传感器、温度变送器、阀门执行器以及远程监控单元。它实现了对原油开采、精炼、输送和储存过程的精确控制与优化。

电力生成：在燃煤电厂、燃气电厂、核电站和可再生能源电站中，该模块用于将DCS与涡轮机、锅炉、发电机、水处理系统以及电气保护装置等连接起来。Foxboro P0926GU FBM230确保了电站运行的稳定性和效率，实现精确的负荷控制和故障诊断。

化工行业：在精细化工、基础化工以及制药等行业，P0926GU FBM230是实现复杂批次处理、连续生产线自动化和安全联锁的关键。它连接DCS与反应釜、泵、混合器、pH计、色谱仪等设备，确保工艺参数的精准控制和产品质量的一致性。

水和废水处理：在城市供水、污水处理厂和工业废水处理设施中，P0926GU FBM230用于集成DCS与泵站、阀门、液位传感器、水质分析仪等设备。它支持自动化控制、远程监控和数据记录，提高了水处理过程的效率和环境合规性。

冶金和采矿：在钢铁生产、有色金属冶炼和矿石加工等重工业领域，P0926GU FBM230负责连接DCS与大型机械设备、高温炉、传送带、称重系统和环境监测设备。它支持对复杂流程的实时监控和协调控制，以确保生产效率和操作安全。

制药和生物技术：在制药和生物技术领域，由于严格的法规要求和高精度控制需求，P0926GU FBM230用于实现对发酵罐、生物反应器、洁净室环境和无菌灌装线的精确控制和数据记录，确保产品质量和生产过程的合规性。

安装与维护

安装前准备：在安装Foxboro P0926GU FBM230模块之前，务必参考Foxboro官方提供的详细安装手册和系统文档，确保所有操作人员都经过专业培训并严格遵守工业自动化领域的安全操作规程，特别是关于电气设备的安全规范。首先，确认DCS系统和所有相关现场设备的电源已完全断开，并严格执行“上锁挂牌”（LOTO）程序，防止在安装过程中意外通电。由于P0926GU FBM230含有对静电敏感的电子元件，操作人员在处理模块时必须佩戴接地良好的防静电腕带，并在防静电工作区域进行操作，以避免静电放电造成的损坏。检查模块的安装位置是否符合环境要求，包括温度、湿度、振动和电磁兼容性（EMC），并确保模块化基板已正确安装并接地。在将P0926GU FBM230插入其指定插槽时，务必小心对齐，确保连接器牢固就位。完成模块安装后，仔细检查所有串行通信线缆和以太网线缆的连接，确保接线正确、端子紧固且无物理损坏，并遵循推荐的线缆屏蔽和接地实践，以保障通信信号的完整性。

维护建议：为确保Foxboro P0926GU FBM230模块的长期稳定运行和最佳通信性能，建议进行以下定期的维护工作：保持模块及其所在控制柜或设备内部的清洁，定期清除灰尘、污垢或其他污染物，特别是散热表面和连接器区域，因为这些会影响散热和电气接触。定期检查所有通信线缆和电源连接点的紧固性，防止因振动或环境因素导致的松动或腐蚀，尤其要关注现场端子连接点的状态。利用P0926GU FBM230前面板的LED指示灯来监控模块的运行状态和通信活动，任何异常的LED指示都应立即进行调查。同时，通过Foxboro DCS的诊断工具，定期检查模块的通信统计数据、错误日志和端口状态，及时发现并解决潜在的通信故障或性能下降问题。虽然P0926GU FBM230模块本身通常不进行现场维修，一旦确诊故障，应遵循Foxboro的官方指南进行模块更换，并使用原厂备件以确保兼容性和可靠性。在进行任何维护或更换操作前，务必遵循安全规程，断开相关电源，以保护设备和人员安全。

产品保障

Foxboro（施耐德电气旗下品牌）对P0926GU FBM230通信模块的质量和性能提供坚实的产品保障。
