OVATION 1C31157G02 | EIM 以太网接口模件 | 高可用性网络通信可靠性解决方案

关键技术规格

• 产品型号: 1C31157G02
• 制造商: Emerson (Ovation DCS product line)
• 所属系统: Ovation Expert Control System（火电、核电、水处理等关键基础设施 DCS）
• 模块类型: Ethernet Interface Module (EIM)，硬件修订版 G02
• 网络接口: 2×10/100 Mbps 以太网端口（RJ-45），支持独立或冗余模式
• 通信协议: Ovation 专有实时控制协议（基于 IEEE 802.3），支持 UDP/IP 用于工程站通信
• 冗余能力: 支持双 EIM 模块配置，实现网络路径冗余；单端口故障时自动切换至备用链路
• 安装位置: 安装于 Ovation LCI（Local Control Interface）或 RCI（Remote Control Interface）机架
• 热插拔: 支持带电插入/拔出，系统自动识别并恢复通信
• 状态指示: 前面板 LED 显示 POWER、LINK/ACT、REDUNDANCY STATUS
• 工作温度: 0°C 至 +60°C（符合 NEK、IEEE 323 核级环境可选）

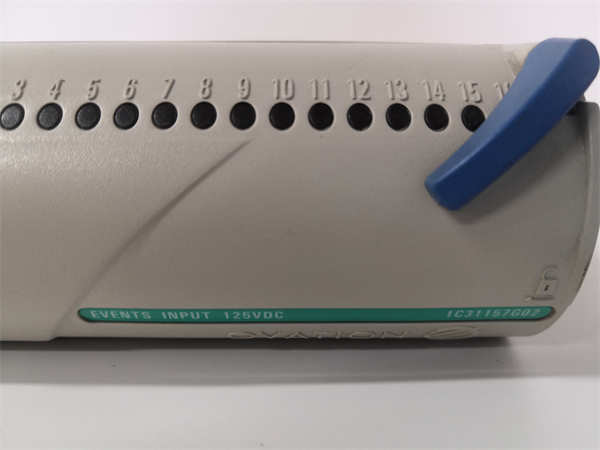

OVATION 1C31157G02

功能定位与应用场景分析

1C31157G02 是 Ovation DCS 架构中关键的网络通信枢纽，作为 LCI/RCI 机架的核心组件，负责将本地 I/O 处理器采集的现场信号（如温度、压力、阀门位置）通过高速以太网实时传输至 Ovation 控制器（Controller Node），同时接收控制指令下发至 DO/AO 模块。在电厂、水厂等连续运行设施中，EIM 的可靠性直接决定了控制回路的可用性——任何通信中断都可能导致调节失稳或保护拒动。

其设计强调确定性与高可用性：采用专用实时协议避免 TCP/IP 堆栈延迟，双网冗余确保单点故障不影响数据流，热插拔支持则极大缩短维护停机时间。1C31157G02（Rev G02） 是该系列的成熟修订版，在 EMC 抗扰度和长期运行稳定性方面较早期版本（如 G01）有所优化。

典型应用场景包括：

• 场景一：用于燃煤电厂锅炉控制系统，连接燃烧器管理（BMS）和炉膛安全监控（FSSS）的本地 I/O 机柜与中央控制器，确保跳闸信号毫秒级响应
• 场景二：部署于市政水处理厂的远程泵站 RCI 机架，通过光纤以太网将液位、流量数据上传至主控室，支撑全厂调度
• 场景三：作为仍在服役的 Ovation 系统关键备件，替换故障 EIM 模块，维持老旧机组安全运行至延寿周期结束

质量标准与测试流程

在关键基础设施 DCS 中，网络模块的偶发丢包或延迟可能引发连锁控制异常。我们对每一台 1C31157G02 实施严格的系统级通信验证：

• 外观与清洁：检查模块 PCB 无腐蚀、电容无鼓包，RJ-45 接口无松动，背板连接器针脚无氧化，确保长期插拔可靠性。
• 上机实测：将模块安装于真实 Ovation LCI 测试机架（含 I/O 模拟卡和控制器节点），配置双网冗余，进行 72 小时连续通信压力测试（每秒 ≥200 条控制报文）。
• 功能诊断：
  • 验证单网正常通信时数据完整性（误码率 = 0）；
  • 模拟主网断开，确认冗余切换时间 < 500 ms 且无数据丢失；
  • 测试热插拔过程中控制器是否持续接收 I/O 数据；
  • 验证前面板 REDUNDANCY LOSS 报警准确触发。
• 质保承诺：仅通过全部网络性能、冗余逻辑与环境应力测试的模块方可出库，并提供 12 个月功能性质量保证，覆盖 PHY 芯片老化、固件异常及配置漂移风险。

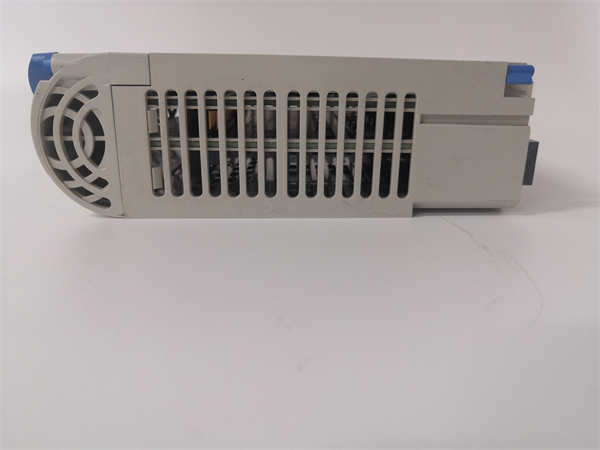

OVATION 1C31157G02

兼容性与升级路径 (技术支持)

为确保 1C31157G02 在您的 Ovation 系统中无缝集成，请务必核对以下关键信息：

• 硬件/固件：1C31157G02 需搭配 Ovation 系统软件版本 v5.3 或更高；旧版（如 v4.x）可能无法识别 G02 修订版的诊断特性。
• 配套组件：必须安装在兼容的 LCI/RCI 机架底板上；不支持与早期非以太网 I/O 接口（如串行 LNI）混用。建议使用屏蔽 Cat5e 或光纤收发器延长距离。
• 替代关系：1C31157G02 是 1C31157G01 的直接硬件升级版，功能完全兼容，可无缝替换。若新建项目，Emerson 已推出基于 Ovation X 平台的新一代通信架构。
