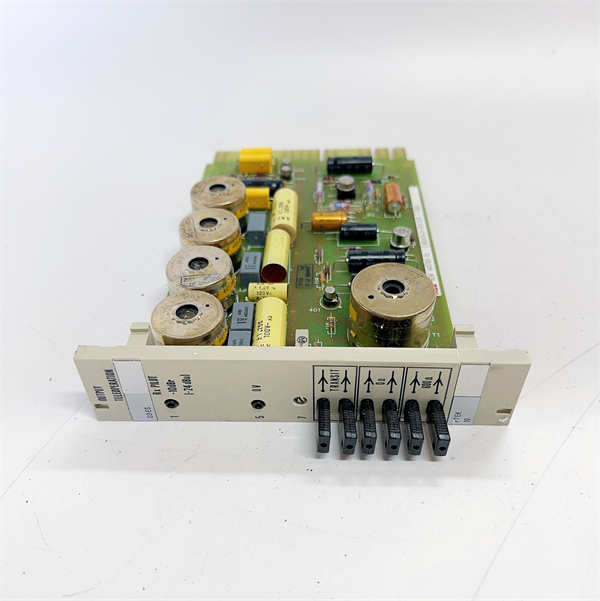

O3ES HENF445789R1 ABB 安全模拟量输出模块

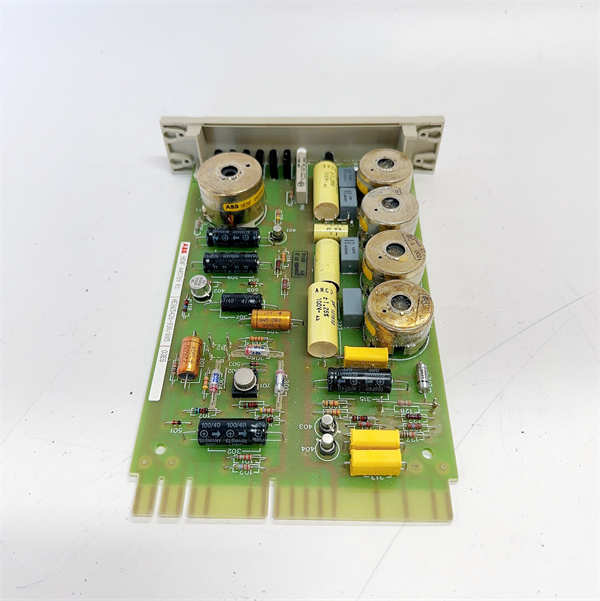

O3ES HENF445789R1 ABB 安全模拟量输出模块 - 图片 2

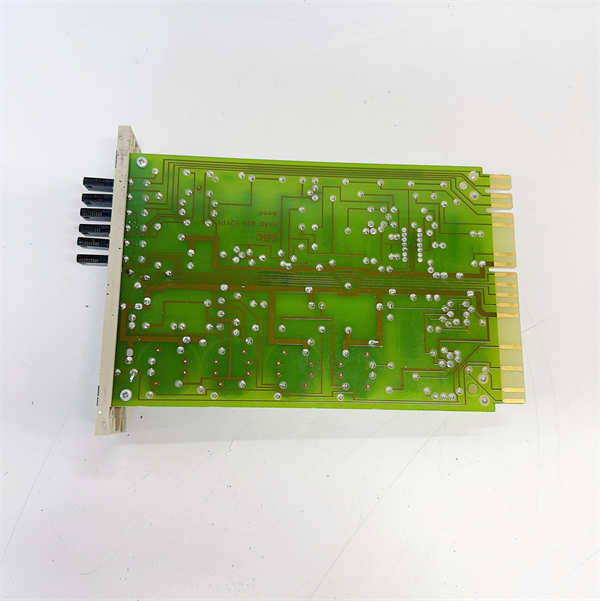

O3ES HENF445789R1 ABB 安全模拟量输出模块 - 图片 3
O3ES HENF445789R1 ABB 安全模拟量输出模块 - 图片 4

O3ES HENF445789R1 ABB 安全模拟量输出模块

O3ES HENF445789R1 ABB 是一款符合 IEC 61508 SIL3 与 ISO 13849 PL e 认证的安全模拟量输出模块，具备 2路高精度 4–20 mA 安全输出，支持 >95% 诊断覆盖率 和 ±0.1% 精度，专用于 ABB AC 800M HI 平台，在燃烧器管理、安全阀定位、紧急流量调节等关键安全回路中提供经认证的连续控制能力。

分类：

描述

产品型号 O3ES HENF445789R1
制造商 ABB
产品类型 安全模拟量输出模块（Safety Analog Output Module）
适用平台 ABB AC 800M High Integrity (AC 800M HI) / System 800xA Safety
输出通道数量 2 路独立安全模拟输出
输出信号类型 电流输出：0/4–20 mA（可配置），带HART兼容能力（可选）
负载能力 最大 750 Ω（@24 VDC 供电）
精度（典型值） ±0.1% of span（25°C）
分辨率 16 位
供电电压 24 VDC（由背板冗余供电）
工作温度范围 -20°C 至 +70°C
防护等级 IP20（仅限安装于控制柜内）
安全认证 IEC 61508 SIL3, EN 62061 SIL3, ISO 13849 PL e
诊断功能 输出开路检测、短路检测、传感器回路验证、内部参考源自检
安装方式 插入式安装于AC 800M HI专用I/O机架（需配TB852基座）
尺寸（宽×高×深） 45 mm × 135 mm × 110 mm
诊断覆盖率 >95%

O3ES HENF445789R1 产品概述

在传统安全系统只关注“通/断”的时代，O3ES HENF445789R1 ABB 打开了“连续安全控制”的新维度。它不是简单的数字开关，而是能在危险工况下精确调节执行机构的安全大脑——比如在锅炉超压时，不是粗暴关死阀门，而是按安全曲线逐步泄压；在燃气比例失衡时，精准调整燃料流量以避免爆燃。

这款模块是ABB为AC 800M High Integrity（HI）平台开发的双通道安全模拟量输出单元，每一路都具备独立的D/A转换器、驱动电路和反馈监测回路。其输出信号不仅用于驱动智能阀门定位器、变频器或记录仪，更关键的是：所有数据流都经过安全协议加密校验，确保从CPU到现场设备的整个链路防篡改、防丢失、防漂移。

无论是化工反应釜的冷却剂流量安全调节，还是燃气轮机的燃料-空气比闭环保护，只要涉及连续过程变量的安全干预，O3ES HENF445789R1 ABB 就是那个兼具“精度”与“可信”的终极执行接口。

O3ES HENF445789R1 ABB

O3ES HENF445789R1 ABB

主要特点和优势

✅ SIL3级连续控制能力
不同于仅支持开关量的安全模块，O3ES HENF445789R1 ABB 是少数通过SIL3认证的安全模拟输出模块，填补了高完整性系统在连续过程安全控制领域的空白。

✅ 双通道异构架构，满足HFT=1
采用双路独立信号路径设计，即使一路D/A转换器失效，系统仍能检测异常并进入预设安全状态，完全满足IEC 61508对SIL3的硬件容错要求。

✅ 高精度 + 高诊断覆盖率

  • ±0.1% 典型精度，确保安全动作精准到位
  • 实时检测输出开路、短路、负载异常
  • 内置参考电压自检，防止芯片漂移导致误输出

✅ 无缝集成HART与现有仪表生态
输出信号兼容HART协议（需系统配置支持），可与智能阀门定位器（如ABB TZIDC、Emerson DVC）直接通信，实现安全状态下的远程诊断与校准。

✅ 在线证明测试（Online Proof Test）支持
可在系统运行中注入测试电流，验证回路完整性而不中断主控逻辑，大幅降低SIL验证成本与停机时间。

Technical Highlights of O3ES HENF445789R1 (ABB):
The O3ES HENF445789R1 is a dual-channel, SIL3-certified safety analog output module for ABB’s AC 800M High Integrity platform. Delivering two independent 4–20 mA outputs with ±0.1% accuracy and >95% diagnostic coverage, it enables fail-safe continuous control in critical applications such as burner management, emergency flow regulation, and safety valve positioning. Its dual diverse architecture ensures compliance with IEC 61508 SIL3 and ISO 13849 PL e, while integrated open-circuit and short-circuit detection provides real-time loop health monitoring. Designed for seamless integration into System 800xA Safety, the module supports online proof testing and HART communication, making it the ideal choice for process industries demanding both precision and functional safety.

应用领域

  • 燃烧器管理系统（BMS）：燃气/燃油比例安全调节、火焰强度闭环控制
  • 化工过程安全：反应釜夹套冷却剂流量调节、高压泄放阀开度控制
  • 电力与能源：燃气轮机燃料阀安全定位、锅炉给水流量紧急调节
  • 石油天然气：ESD系统中的节流阀渐进关闭、火炬气流量安全控制
  • 水处理：加氯系统剂量安全输出、污泥回流泵变频安全设定

相关产品

  • I3ES HENF445788R1：配套的2通道安全模拟量输入模块
  • PM866A-HI：AC 800M HI 主控制器CPU（必需）
  • TB852-A：专用终端基座，提供安全隔离与诊断接口
  • System 800xA Safety Workbench：安全逻辑组态与诊断软件
  • TZIDC-200：ABB智能阀门定位器，常与O3ES HENF445789R1 配合使用
  • O3EHa / O3EEb 系列：安全数字量输出模块，用于开关量联锁
  • SA01 Safety Server：集中管理安全配置与审计日志
O3ES HENF445789R1 ABB

O3ES HENF445789R1 ABB

安装与维护

安装前准备：

  • 确认系统为AC 800M HI 架构，且固件版本支持 O3ES HENF445789R1
  • 使用TB852-A 基座 安装，确保背板供电与安全总线连接可靠
  • 现场接线采用屏蔽双绞电缆，屏蔽层单点接地，避免噪声干扰模拟信号
  • 负载阻抗不得超过750 Ω（建议实测回路电阻）

维护建议：

  • 每季度通过System 800xA Safety 查看“输出偏差趋势”与“诊断事件日志”
  • 每年执行一次在线证明测试，验证4 mA / 20 mA 点输出精度与回路响应
  • 若出现“Output Fault”报警，优先排查现场接线是否松动或定位器故障
  • 备件存放于干燥、恒温环境，避免湿度导致内部精密元件老化
