nVent SCHROFF MPS022 AC/DC开关电源 – 嵌入式系统“心脏”，

描述

SCHROFF MPS 022：这块6U高、19英寸兼容的AC/DC电源模块，是VMEbus（VersaModule Eurocard Bus）等嵌入式系统子架的**“心脏供血机”！它专为严苛工业环境设计，提供多路稳压输出**，确保背板总线稳定运行。核心参数：外形尺寸：6U高/12HP宽，输入电压范围：90-264 VAC（宽范围），输出电压：+5V/+12V/-12V（典型）。拥有**主动功率因数校正 (PFC)**功能，电能效率高，专治各种系统供电不稳、电压波动问题。

MPS022 产品概述

SCHROFF MPS 022 是一款高可靠性、模块化的AC/DC开关电源单元，由嵌入式系统和工业机箱领域的资深品牌 SCHROFF（现隶属于 nVent 集团）精心打造。它不是普通的电源适配器，而是专为19英寸标准子架和VMEbus（VersaModule Eurocard Bus）等高性能总线系统设计的可热插拔电源模块。在整个自动化或通信系统中，SCHROFF MPS 022 的定位是核心能源中心，其主要任务是接收不稳定的交流市电，通过先进的开关技术和主动功率因数校正 (PFC) 电路，将其转化为多路精确、稳定的直流电压，直接通过背板连接器（通常是H15或H11类型）为背板上的所有功能板卡提供电力。

由于其6U高、12HP宽的紧凑结构和高功率密度设计，SCHROFF MPS 022 完美适用于空间受限但对供电质量要求极高的应用场景，如电信基站、轨道交通控制和军事嵌入式计算。它能够轻松处理宽范围的交流输入电压（从90V到264V），并提供VMEbus系统所需的+5V、+12V、-12V等关键电压，同时符合VMEbus规范的电源信号（Power Signaling）要求，确保系统集成和启动过程的准确无误。简而言之，SCHROFF MPS 022 就是确保你昂贵的VME板卡和整个嵌入式系统能“吃得饱，吃得稳”的“工业级胃口”。没有这块电源的稳定供血，再复杂的控制逻辑也只能是空谈。

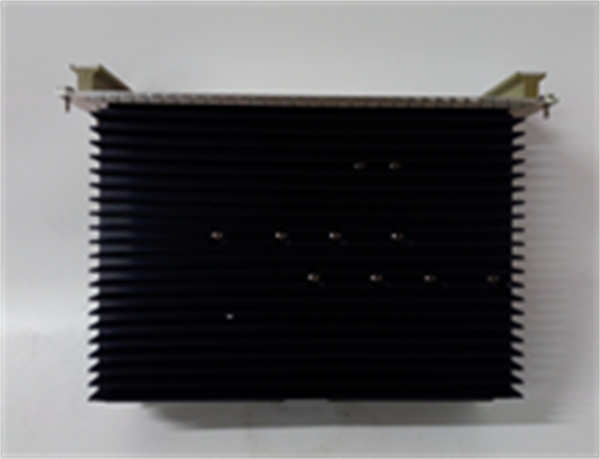

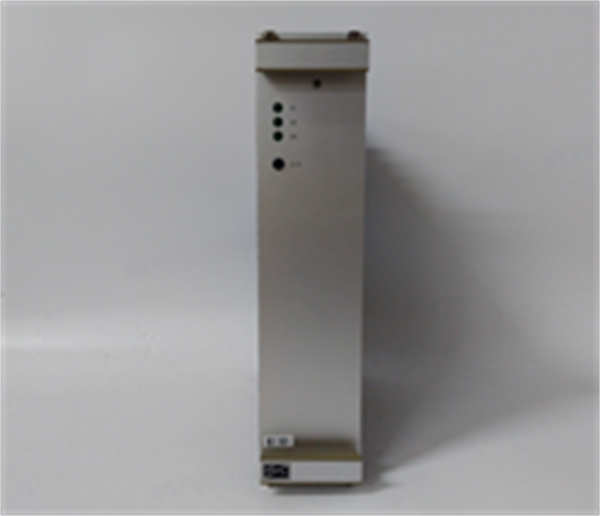

MPS022 SCHROFF

MPS022 技术规格

主要特点和优势

SCHROFF MPS 022 这块电源，能成为嵌入式领域的**“常青树”，靠的就是它那几个独门秘技**，全是实打实的硬功夫。

VMEbus电源信号兼容性： 这可不是随随便便的电源。SCHROFF MPS 022 完全符合VMEbus（VersaModule Eurocard Bus）系统的电源信号（Power Signaling）标准。这意味着它不仅能提供电压，还能准确发出电源就绪（Power-Good, PGOOD）等信号，与背板和主控CPU板（Central Processing Unit）“心有灵犀”地完成上电和掉电顺序，防止系统在启动或关闭时发生逻辑错误或数据损坏。

宽范围输入与主动PFC： 电源界有句话叫“吃得广，才能活得久”。SCHROFF MPS 022 拥有90 VAC到264 VAC的超宽交流输入范围，甚至兼容高压直流输入（$130 \text{VDC}$到$350 \text{VDC}$），简直是**“全球通”！更厉害的是它集成了主动功率因数校正（Active Power Factor Correction, PFC）功能，能将电网侧的功率因数提升到接近1，不仅省电，还能大大减少对电网的谐波污染（Harmonic Distortion），这在很多对电能质量有严格要求的数据中心（Data Center）和通信机房（Telecommunication Room）里是“硬指标”**。

模块化与热插拔设计：

MPS022 采用6U高、12HP宽的模块化结构，可以直接插到19英寸子架的电源槽位。这种设计使得它具备**热插拔（Hot Swap/Hot Plug）能力。想象一下，你的系统正在运行关键任务，一个电源坏了，你不用停机，直接拔出故障的 SCHROFF MPS 022，再插进新的，整个过程零停机！这种不停机维护（Non-Stop Maintenance）能力，对提高系统的可用性（Availability）和缩短平均修复时间（Mean Time To Repair, MTTR）**有着决定性的意义。

高可靠性多路输出：

工业和嵌入式系统通常需要多种电压，如$5\text{V}$给数字逻辑供电，$12\text{V}$给驱动或模拟电路供电。SCHROFF MPS 022 提供了三路独立的稳压输出（+5V, +12V, -12V），且具有出色的交叉负载调整率（Cross-Regulation），确保其中一路负载变化时，其他两路电压依然精准如一。这种**电源完整性（Power Integrity）**是保证敏感电子元件长期稳定工作的基石。

The SCHROFF MPS 022 is a formidable power solution engineered for mission-critical embedded systems, characterized by its plug-and-play capability and rugged design. Its core technological advantage lies in the integration of Active Power Factor Correction (PFC) across an ultra-wide 90 VAC−264 VAC input range, which ensures optimal energy efficiency and minimal electrical interference, a prerequisite for compliant operation in global industrial and telecom settings. Built in a 6U form factor for 19-inch subracks, the MPS 022 adheres strictly to the VMEbus Power Signaling protocol, guaranteeing a graceful and sequenced power-up and shutdown of all connected system boards. This feature is fundamental for maintaining data integrity during power state transitions. The unit offers multiple regulated DC outputs (+5V,+12V,−12V), which are crucial for simultaneously powering the central processing units, memory cards, and peripheral interface modules housed within the backplane. Its defining practical benefit is Hot-Swap capability, allowing technicians to replace a failed SCHROFF MPS 022 unit without powering down the entire chassis, drastically reducing Mean Time To Repair (MTTR) and maximizing system Availability. This resilience makes the MPS 022 a cornerstone component for any system demanding continuous, uninterrupted operation.

应用领域

SCHROFF MPS 022 模块作为嵌入式系统的高质量电源核心，它的应用领域往往是那些“不能出一点错”的关键场景，对供电的纯净度、稳定性和连续性有着最高的要求：

军事与航空航天： 在舰载、机载或地面雷达、通信和控制系统中，常采用VMEbus或cPCI（CompactPCI）等高可靠性总线标准。SCHROFF MPS 022 凭借其宽温范围工作能力（尽管未在表格中列出，但作为工业级产品是其基本要求）和抗震动、抗冲击的坚固结构，为这些系统的实时数据处理和信号采集提供不间断的动力。

电信与网络基础设施： 在早期的电信交换设备、接入网络（Access Network）和光传输系统等19英寸机架设备中，SCHROFF MPS 022 是标准的供电单元。它提供的高稳定度**+5V主电源**，能够确保成百上千个数字逻辑芯片和通信端口的精准同步和稳定工作，是保障通信质量的隐形功臣。

工业自动化与嵌入式控制： 在大型工厂的DCS（分布式控制系统）或PLC（可编程逻辑控制器）的VMEbus子架中，SCHROFF MPS 022 负责驱动主控卡、I/O接口卡和专用处理器。尤其是在钢铁、石化、电力等流程工业中，一旦电源故障，损失巨大。MPS 022 的热插拔特性，让维护人员可以无需停产就完成电源更换，是保障生产连续性的**“定心丸”**。

科学仪器与测试测量： 某些高速数据采集（High-Speed Data Acquisition）设备或科研仪器的机架也采用VMEbus架构。这些设备对电源的噪声（Noise）和纹波（Ripple）要求极高，因为任何电源干扰都可能污染微弱的测量信号。SCHROFF MPS 022 具有低输出噪声的特性，保证了测量结果的精确性。

相关产品

SCHROFF MPS 022/15：同一系列的电源模块，后缀 “/15” 可能表示其主输出电压或辅助输出电压为 15V 版本，以适应不同的板卡需求。

SCHROFF 13100-203：这是 MPS022 的一个具体订货号，即上述典型配置（+5V, +12V, -12V）的完整型号，采购时通常需要这个确切的13100-203编码。

SCHROFF 13100-043：同为19英寸可插拔电源，但可能是 3U高 或单路输出设计（例如 5V/9A），功率更小，用于低密度子架。

SCHROFF 13100-150：高功率的 5V 单路输出开关电源，功率可能达到 150W 甚至更高，用于主 CPU 卡需要大电流供电的场合。

nVent SCHROFF PSU VMEbus 系列：这是 MPS022 所属的整个电源产品系列，涵盖了不同功率、不同总线（如cPCI、VPX）的电源模块，是寻找替代或升级选项时的主要参考。

SCHROFF VMEbus Subrack：这是 MPS022 的配套子架，没有子架，电源就无处安放，是成套系统的基础架构组件。

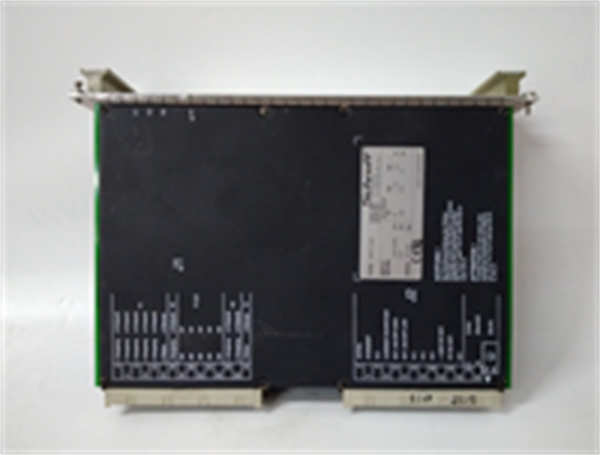

MPS022 SCHROFF

安装与维护

安装前准备：在安装 SCHROFF MPS 022 模块之前，首先要确认目标子架的电源槽位是否符合 6U/12HP 规格，并检查背板连接器（H15）是否完好，这块SCHROFF MPS 022 模块的安装必须在子架完全断电的状态下进行，除非你有专业的冗余系统且明确支持热插拔操作。由于 SCHROFF MPS 022 体积较大、重量不轻，安装时要对准导轨，均匀用力推入，确保其前面板上的接地插针（Ground Pin）最先接触，H15主电源连接器最后接触，这是安全和热插拔设计的关键，否则可能损坏背板或板卡。

维护建议：SCHROFF MPS 022 模块作为开关电源，最大的敌人是灰尘和高温，建议定期检查子架风扇和机柜散热情况，保持电源模块周围环境的清洁与通风。在系统运行中，应通过系统监控软件或前面板的指示灯（如果有）监测 +5V、+12V、−12V 输出电压是否在容差范围，以及PGOOD信号是否有效。
