NI SCXI-1520 8通道通用应变/电桥输入模块 – 高精度，多功能，满足您的严苛测试需求！

描述

NI SCXI-1520：这块8通道通用应变/电桥输入模块，那可是应变测量里的“硬通货”！它为应变片、载荷、力、扭矩和压力传感器提供全面支持，具备可编程激励、增益、滤波和自动校准功能。通道数：8路差分输入，支持电桥类型：¼桥、½桥、全桥，激励电压：0-10 VDC 可编程，同步采样：支持。专治各种精密应变测量“疑难杂症”。别瞅了，原厂正品，售后无忧，咱家就是你搞定高精度测量的靠山，没毛病！

SCXI-1520 产品概述

NI SCXI-1520，这玩意儿在咱们结构测试、材料力学分析以及各种需要高精度应变测量的领域，那可真是个“明星产品”！它不是一个独立的设备，而是National Instruments (NI) SCXI (Signal Conditioning eXtensions for Instrumentation) 平台中的一个8通道通用应变/电桥输入模块。你想想看，应变片这玩意儿，它测出来的信号那叫一个微弱，而且还特别容易受到各种噪声和温度变化的影响。你总不能直接把它接到普通的数据采集 (DAQ) 卡上吧？那测出来的数据根本没法看，精度也达不到要求。

这块 NI SCXI-1520 模块的核心功能，就是为应变片和各种桥式传感器（比如载荷传感器、力传感器、扭矩传感器、压力传感器等）提供高精度的信号调理。它内置了8个独立的模拟输入通道，每个通道都配备了“十八般武艺”：

可编程激励源 (Programmable Excitation Source)：能为应变片提供稳定的0到10 VDC的激励电压，而且还带远程感应 (Remote Sense)，自动补偿导线电阻造成的电压降，确保施加在传感器上的激励电压精确无误。

可编程放大器 (Programmable Amplifier)：应变信号微弱，必须放大才能被DAQ设备识别。SCXI-1520 提供多达49档的增益设置，能将微伏级的信号放大到毫伏甚至伏级，同时保持极低的噪声。

可编程低通滤波器 (Programmable Low-Pass Filter)：帮你滤除信号中的高频噪声，确保数据纯净。

桥路补偿 (Bridge Completion)：支持四分之一桥、半桥和全桥配置，其中半桥补偿内置在模块中，四分之一桥的补偿电阻则在配套的接线盒（如SCXI-1314）中，非常方便。

自动零点补偿 (Automatic Null Compensation)：应变电桥即便在没有载荷的情况下也可能存在微小的初始电压（零点漂移），SCXI-1520 能通过软件自动消除这个偏移，让你从零点开始精确测量应变。

分流校准 (Shunt Calibration)：可以在不施加实际载荷的情况下，通过并联一个精密电阻模拟一个已知的应变值，方便用户验证和校准整个测量链的增益。

同步采样 (Simultaneous Sample-and-Hold)：每个通道都有独立的采样保持电路 (Track-and-Hold, T/H)，确保所有通道的信号在同一时间点被“冻结”并进行模数转换，这对于动态应变测试和多点同步分析至关重要。

有了 NI SCXI-1520 这样的“精密测量专家”，你的测试系统就能轻松应对各种复杂的应变和桥式传感器测量挑战，获取高精度、高可靠性的数据，为工程设计、产品验证和科学研究提供强有力支持！

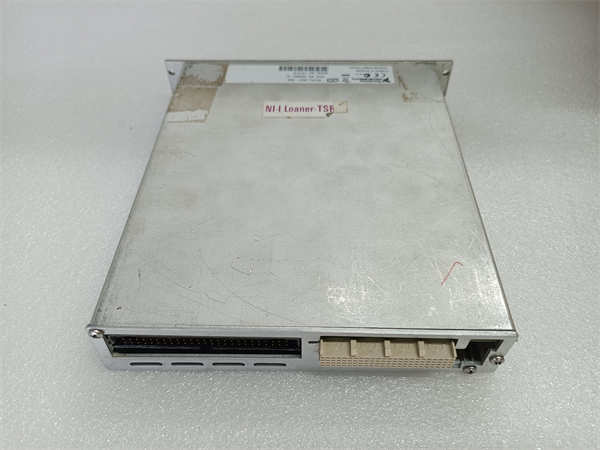

NI SCXI-1520

SCXI-1520 技术规格

主要特点和优势

咱这NI SCXI-1520 模块，那可真是个“多面手”，在需要高精度应变测量的场合，它身上全是实打实的本事！首先，它最拿手的就是卓越的通用性和通道独立配置能力。你可能觉得，应变测量嘛，不就是接个应变片？但实际上，应变片有各种类型（¼桥、½桥、全桥），还有配套的载荷、力、扭矩、压力传感器，它们的信号特性和接线方式都不一样。SCXI-1520 厉害就厉害在，它一个模块就能“通吃”这些所有类型，而且每个通道都能独立设置，比如各自的激励电压、增益和滤波，这就给你带来了极大的灵活性 (Flexibility)，一个模块就能顶好几个，大大降低了你的系统成本 (System Cost) 和复杂度 (Complexity)。

再一个就是它的极高测量精度和信号完整性。应变信号本来就微弱，还容易受噪声干扰，所以信号调理能力是重中之重。NI SCXI-1520 在这方面简直是“武装到了牙齿”：

高精度可编程激励源带远程感应：这就像给传感器“精准供血”，不管导线多长，都能保证激励电压稳稳地加在传感器上，这是高精度测量的基础。

低噪声可编程放大器和滤波器：能把微弱的应变信号放大到合适的范围，同时把恼人的高频噪声“拒之门外”，确保你获得的数据是纯净可靠的。

自动零点补偿和分流校准：这些功能简直是“懒人福音”，零点漂移不用你手动调，校准也不用复杂的外部设备，软件点一点就搞定，大大提高了测试效率 (Test Efficiency) 和校准便利性 (Calibration Convenience)。

此外，SCXI-1520 还具备同步采样能力和高速数据采集支持。每个通道都内置了采样保持电路，能确保所有通道在同一个时间点进行采样，这对于动态应变测试（比如冲击、振动）和多点同步分析来说至关重要，能捕捉到瞬态事件的真实时序关系。虽然它将信号多路复用到一个DAQ通道，但通过NI-DAQmx驱动，它依然能支持相对高速的数据采集，并且具备随机扫描 (Random Scanning) 功能，只采集你需要的通道，进一步优化了采集时间。总而言之，NI SCXI-1520 不仅仅是一个简单的应变输入模块，它是你构建高精度、高性能、高效能应变和桥式传感器测试系统的“黄金搭档”，是保障你的测试数据“一字千金”的“定海神针”！

应用领域

NI SCXI-1520 这块8通道通用应变/电桥输入模块，那真是“身怀绝技”，在各种对测量精度和数据同步要求极高的行业都有它的身影！首先，也是最典型的应用，就是在结构测试与分析。无论是航空航天器的结构件、汽车底盘和车身、大型桥梁、建筑物的应力应变分布，还是风力涡轮机的叶片，都需要安装大量的应变片来监测在载荷作用下的变形情况。SCXI-1520 凭借其高精度、多通道和同步采样的能力，能够精确地捕捉这些微小的变形，为结构设计优化、故障诊断和安全性评估提供关键数据。

其次，在材料力学测试中，NI SCXI-1520 更是“如鱼得水”。比如在拉伸、压缩、弯曲、扭转等试验中，需要精确测量试样的力、位移和应变关系，以确定材料的弹性模量、屈服强度、抗拉强度等力学性能。SCXI-1520 可以连接载荷传感器（测力）和应变片（测应变），并通过软件同步采集数据，为材料的性能评估和新材料研发提供可靠的数据支撑。

再者，像产品研发测试、质量控制和工业过程监控等领域，也经常能看到 NI SCXI-1520 的身影。例如，在各种机械设备、家用电器、医疗器械的耐久性测试中，需要监测关键部件在长时间运行或高负载下的应力状态；在某些工业生产线上，也可能需要实时监控压力容器、管道或生产设备的应变情况，以确保生产安全和产品质量。可以说，只要是对应变、载荷、力、扭矩或压力等桥式传感器信号有高精度、多通道、同步采集和便捷调理需求的科研、测试、工业监控等场景，NI SCXI-1520 都能成为你信赖的“应变测量专家”。

NI SCXI-1520

相关产品

跟NI SCXI-1520 这块应变/电桥输入模块紧密相关的，那基本都是National Instruments自家的SCXI机箱、其他SCXI模块以及数据采集 (DAQ) 设备，它们都是为了构建一个完整的测试测量系统而存在的。毕竟，SCXI-1520 只是一个“功能单元”，它需要“住”进一个“房子”，并由一个“大脑”来指挥。

首先，它必须插在SCXI机箱里，比如SCXI-1000 (4槽机箱) 或 SCXI-1001 (12槽机箱)，这些机箱提供电源和内部通信总线。其次，作为SCXI系列的一员，它经常和同家族的其他SCXI模拟输入模块一起工作，特别是那些用于不同类型传感器的模块，比如SCXI-1102/B/C（热电偶专用模块）、SCXI-1120/D（通用隔离电压输入模块）或SCXI-1122（隔离应变模块，虽然功能类似但细节有差异），这些都可以根据不同的传感器类型和测试需求进行搭配，构建一个多功能的混合测量系统。

当然，你的SCXI系统还得有个“大脑”——一块NI数据采集 (DAQ) 设备，比如NI M系列DAQ卡（如PCI-6251、PCIe-6259）或X系列DAQ卡（如PCIe-6351、PXIe-6366），它们负责控制SCXI模块并进行模数转换 (ADC)。SCXI-1520 通常会将其8路调理后的信号多路复用到DAQ设备的单个模拟输入通道上。最后，别忘了配套的SCXI接线盒，它们是传感器信号接入模块的“端口”，对于 SCXI-1520 来说，最常用的是SCXI-1314（通用螺钉端子接线盒，用于四分之一桥和半桥）或SCXI-1314T（带TEDS功能的RJ-50端子接线盒），这些接线盒能将应变片和各种桥式传感器方便、安全地连接到模块上。此外，NI的NI-DAQmx驱动软件以及LabVIEW开发环境，这些都是给 SCXI-1520 “下命令”的“指挥官”，让你能轻松编程实现复杂的应变测量和数据分析。

安装与维护

安装前准备：在您准备安装 NI SCXI-1520 模块之前，先得把“功课”做足了，这可是确保系统稳定运行和测量精度的关键！首先，您得仔细翻阅产品随附的**《NI SCXI-1520用户手册》，那里面有最详细的接线图、电桥配置指南、模块插槽要求以及操作注意事项，特别是关于应变片接线和桥路配置的部分，一点都不能错，别凭经验瞎搞。确认您的SCXI机箱（比如SCXI-1000或SCXI-1001**）是否已正确供电并处于工作状态。在进行任何模块插拔或接线操作之前，请务必切断SCXI机箱和所有相关DAQ设备的电源，并严格执行防静电 (ESD) 措施，一个小小的静电火花都可能让精密电路“罢工”。其次，您需要选择与 SCXI-1520 兼容且适合您应变片或桥式传感器类型的接线盒（最常见的是SCXI-1314或SCXI-1314T），并确保传感器信号线缆正确、牢固地连接到接线盒的对应端子，这是确保 NI SCXI-1520 正常工作的基础。特别是对于四分之一桥应变片，要确保补偿电阻（通常在接线盒上）的选择和连接正确。

维护建议：对于 NI SCXI-1520 这种高精度的信号调理模块，日常维护工作其实就是做好“预防性检查”，防患于未然。定期检查模块的连接状况，确保它在SCXI机箱插槽中保持牢固，没有松动。检查所有连接到接线盒的信号线缆有没有磨损、老化或者松动的情况，及时更换或紧固，因为哪怕是轻微的虚接都可能导致测量数据异常或引入噪声。由于 SCXI-1520 内部包含精密放大器和模数转换电路，通常不建议非专业人员自行拆卸或修理，这需要专业的校准和维护设备。如果怀疑模块性能下降或测量精度出现偏差，务必进行校准 (Calibration)。NI官方建议 SCXI-1520 每年校准一次，以确保其测量精度符合出厂标准，您可以通过NI提供的校准程序或联系专业服务商进行校准。此外，保持SCXI机箱内部的清洁和良好的通风散热也是间接维护 NI SCXI-1520 的重要部分，避免灰尘堆积和过热影响其长期稳定性。
