NI SCXI-1349 屏蔽电缆适配器：E系列DAQ与SCXI系统的核心连接枢纽

描述

National Instruments SCXI-1349：这块屏蔽电缆适配器，是工业界里连接DAQ卡和SCXI信号调理系统的“硬通货”！它专为68-pin E系列DAQ设备设计，完美解决了多通道高精度信号采集的集成问题。核心功能是作为DAQ与SCXI背板之间的信号路由。最大工作电压：60 VDC，工作温度：0-50°C，接口类型：68-pin Male/50-pin Male/50-pin Female。

SCXI-1349 产品概述

NI SCXI-1349 屏蔽电缆适配器，在整个National Instruments的信号调理生态系统中，扮演着至关重要的“前置网关”角色。它不是一块单纯的数据采集卡，也不是一个信号调理模块，而是一个连接组件，是DAQ设备（Data Acquisition Device，数据采集设备）和SCXI（Signal Conditioning eXtensions for Instrumentation，仪器信号调理扩展）系统之间的物理与电气桥梁。这块适配器设计得相当巧妙，它的核心价值在于将DAQ卡上的高密度68-pin I/O接口，可靠地连接到SCXI机箱背板，进而与机箱内的各个SCXI模块实现数据和控制信号的交换。

具体来说，SCXI-1349 的任务是为68-pin E系列多功能DAQ设备（如60xxE系列卡）提供一个干净、屏蔽良好的连接路径，将DAQ设备的模拟输入（AI）、模拟输出（AO）、数字I/O（DIO）和计数器/定时器（C/T）信号，有效地路由到SCXI机箱内的SCXI模块上。这样一来，用户就能利用SCXI模块强大的滤波、隔离、放大、激励等信号调理能力，处理来自各种传感器和变送器的原始信号，然后将调理后的信号无缝反馈给DAQ卡进行高速数字化。可以说，没有这块SCXI-1349，整个SCXI系统就无法在多路复用（Multiplexed）模式下，与主流的NI DAQ卡协同工作。它的存在，确保了整个测试测量系统的高集成度和信号完整性。

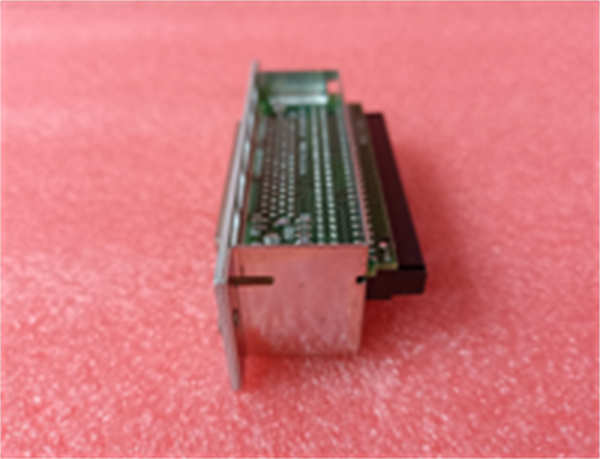

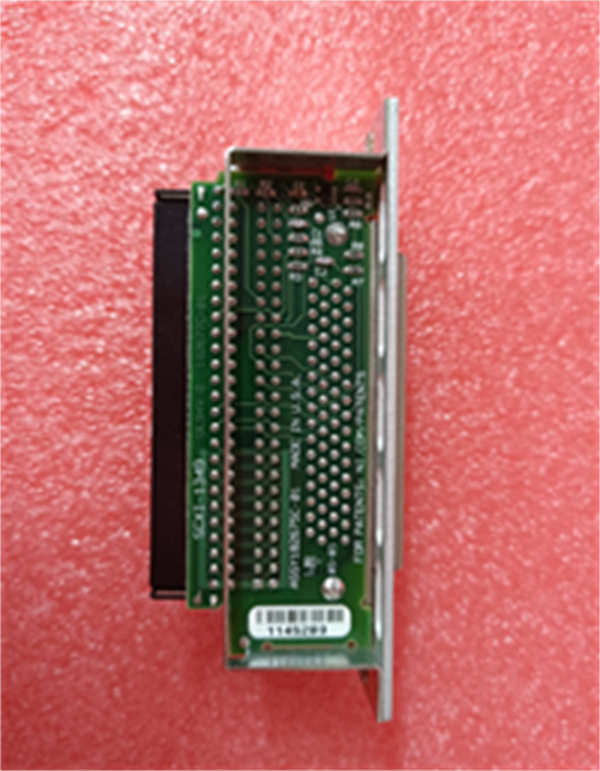

NI SCXI-1349

SCXI-1349 技术规格

主要特点和优势

SCXI-1349 这块适配器，别看它只是个连接件，但它在SCXI系统里的地位是无可替代的，可以说是“四两拨千斤”。

无缝集成与兼容性： 这款 SCXI-1349 适配器的核心优势，就在于它为NI经典的68-Pin E系列DAQ卡（E-Series DAQ）提供了一个**“官方认证”的接入点。它完美地将DAQ卡的数字和模拟信号，通过屏蔽电缆（Shielded Cable）引入SCXI机箱，避免了用户自行搭建接口的各种信号完整性**（Signal Integrity）问题。在多路复用（Multiplexed）模式下，一块 SCXI-1349 就能搞定一个机箱的通道采集，大大简化了系统布线，这对于那些需要进行高通道数采集（High-Channel-Count Acquisition）的项目来说，简直就是福音。而且，它还预留了一个50-Pin Breakout连接器，方便扩展信号馈通面板（Feedthrough Panel）或直接接入终端块，这无疑增加了系统的灵活性。

信号完整性与安全性： 在工业自动化和测试测量领域，信号质量就是生命。SCXI-1349 被设计为屏蔽电缆适配器，意味着它在设计之初就考虑了电磁兼容性（Electromagnetic Compatibility, EMC）和噪声抑制（Noise Rejection）。它确保了DAQ卡与SCXI模块之间的数据传输路径是低噪声、高可靠的。同时，高达 60 VDC 的最大工作电压限制，也划清了安全操作的红线，保障了操作人员和设备的双重安全。它遵循了IEC 61010-1等安全标准，不是随便拿个连接器就能比的。我们在实际工程中，特别是在分布式控制系统（DCS）或可编程逻辑控制器（PLC）的前置信号处理（Front-end Signal Processing）环节，对这种高可靠性连接件的需求是刚性的。使用原装的 SCXI-1349，就相当于给你的信号系统上了一道“保险锁”。

系统扩展性与多机箱配置： 对于大型采集系统，如果一个SCXI机箱不够用，SCXI-1349 还能配合SCXI-1346 多机箱适配器（Multi-chassis Adapter）实现机箱级联（Chassis Cascading）。在这种多机箱配置中，SCXI-1349 往往作为链路上的终结者（Terminator）存在，负责将最后一级SCXI机箱的数据回传给DAQ卡。这种架构的灵活性，使得工程师可以根据实际的通道需求，无限扩充系统的信号调理能力，避免了单机箱容量的限制。总之，这块 SCXI-1349 就是一个专业、可靠、可扩展的连接利器。

Core Technical Advantages and Reliability Commitment

The National Instruments SCXI-1349 Shielded Cable Adapter is an engineered marvel in connectivity, crucial for maximizing the utility of the SCXI platform with high-density data acquisition (DAQ) systems. This adapter is not a passive component; it’s an active facilitator of signal integrity. Its design rigidly adheres to stringent electromagnetic compatibility (EMC) standards, ensuring that high-speed analog and digital signals are routed from the 68-pin DAQ device to the SCXI backplane with minimal crosstalk and noise degradation. This is paramount for high-resolution measurements where even marginal noise can skew results.

The integration capability of the SCXI-1349 simplifies complex setup architectures. By providing a single, standardized interface for E-Series DAQ cards, it dramatically reduces field wiring errors and system debugging time. Furthermore, the inclusion of a dedicated 50-pin male breakout connector signifies its commitment to system expandability, allowing for effortless integration with ancillary SCXI modules or custom terminal blocks. This flexibility is a game-changer in evolving industrial test environments. Operating reliably across a 0∘C to 50∘C temperature range, the SCXI-1349 guarantees sustained performance in typical industrial control rooms and laboratory settings. Its rugged construction and adherence to international safety guidelines (60 VDC max working voltage) underscore its professional-grade reliability, making it the definitive choice for critical data acquisition and monitoring applications. It is the cornerstone for building a robust, scalable, and high-fidelity signal conditioning system.

应用领域

SCXI-1349 适配器的应用领域，可以说覆盖了所有需要进行高精度、多通道传感器信号采集的工业和科研场景。

大型工业测试与监控： 在电力、石油化工和制造业等大型工业现场，往往需要同步采集数百甚至上千个温度（Thermocouple）、应变（Strain Gauge）、压力等信号。SCXI-1349 配合SCXI机箱及各种信号调理模块（如SCXI-1102、SCXI-1121等），能将这些复杂的模拟信号进行前端预处理（Front-end Preprocessing），例如放大和滤波，然后再交给DAQ卡集中处理。这种架构在状态监测（Condition Monitoring）、过程控制（Process Control）和产线测试（Production Line Testing）中极为常见，保证了数据在进入数字化阶段前的纯净和可用性。SCXI-1349 是实现这种高密度、模块化采集系统的基石。

科研实验室与教学实验： 各大高校和研究机构的实验室，经常进行涉及多种物理量混合测量的复杂实验。例如，在航空航天领域的结构健康监测（Structural Health Monitoring, SHM）或汽车工业的NVH测试（Noise, Vibration, and Harshness）。工程师利用 SCXI-1349 将E系列DAQ卡的采集能力，扩展到兼容各种SCXI模块，从而实现对热电偶、加速计、LVDT等不同类型传感器的统一接口、统一管理。其灵活的扩展性，使得实验平台可以根据不同的研究需求快速配置和重新部署，极大地提升了科研效率。

嵌入式测量与半导体设备： 对于一些需要高通道数数字I/O和模拟I/O混合操作的嵌入式测量系统（Embedded Measurement System），例如半导体设备的功能测试台（Functional Test Stand），SCXI-1349 也能发挥关键作用。它不仅传输模拟信号，还路由数字控制线和定时信号，确保DAQ卡能精确地控制SCXI模块的多路复用器（Multiplexer）和继电器（Relay）。总之，凡是涉及到高通道、高精度、高集成度数据采集的关键应用，SCXI-1349 都是工程师们信赖的“老伙计”。

相关产品

以下是与NI SCXI-1349 屏蔽电缆适配器相关的其他NI产品型号：

SCXI-1000/SCXI-1001：SCXI系列的主流机箱型号，SCXI-1349 必须安装在其中才能使用。

SH68-68-EP：NI标准68-pin屏蔽电缆，用于连接DAQ卡和SCXI-1349 的主要电缆，有1米和2米等不同长度可选。

SCXI-1180：SCXI系列信号馈通面板，通常通过SCXI-1349 的50-pin Breakout接口连接，用于直接访问信号线。

SCXI-1346：屏蔽多机箱适配器，用于SCXI-1349 组成的多机箱级联系统，位于中间的机箱，SCXI-1349 位于链路末端。

PCI-6070E：一块经典的NI E系列多功能DAQ卡，是SCXI-1349 适配器最常配合使用的DAQ设备之一。

SCXI-1102：SCXI系列中常用的热电偶/低压隔离放大模块，SCXI-1349 将DAQ卡的模拟输入连接到此模块。

CB-50：一个50-pin螺钉接线端子块，可替换或配合SCXI-1349 的50-pin Breakout接口进行辅助连接。

SCXI-1353：针对100-pin DAQ设备设计的屏蔽电缆组件，是针对不同DAQ卡接口的同类连接解决方案。

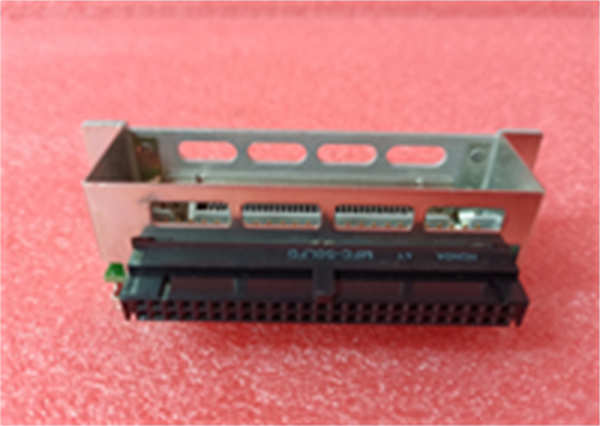

NI SCXI-1349

安装与维护

安装前准备：在正式安装SCXI-1349 之前，你得确保你的SCXI机箱（如SCXI-1000）和DAQ卡（如PCI-6070E）都已经正确安装到位且处于断电状态。这一点，老手都知道，安全第一，带电操作是工业现场的大忌！你需要将SCXI-1349 适配器插入SCXI机箱背板上预留的一个空槽位中，让适配器背后的50-pin接口与机箱背板以及对应的SCXI模块（例如SCXI-1102）的背板接口精准对齐。适配器前面板通常会用螺丝固定在机箱前部，确保连接牢固且屏蔽性好。最后，再用SH68-68-EP 屏蔽电缆连接DAQ卡和SCXI-1349 的68-pin前面板接口。整个过程务必小心，避免蛮力插拔，确保每个连接都“咬合”到位。

维护建议：SCXI-1349 本身是一个被动式的连接适配器，日常基本属于**“免维护”的范畴。但重点在于其连接的电缆和插头**。定期检查连接DAQ卡和SCXI-1349 之间的68-pin屏蔽电缆是否有物理损伤、弯折过度或者连接松动，这是导致系统间歇性故障的最常见原因，必须排除。
