NI SCXI-1324 高压隔离终端块 – 4通道，SCXI-1124/1125 模块专用，安全接线首选！

描述

NI SCXI-1324：这款高压隔离终端块，是 NI SCXI 系统的“安全配线枢纽”和“硬通货”！它专为高隔离模拟输入模块（如 SCXI-1124/1125）设计，提供4通道安全接线，支持高共模电压连接，保证信号的安全与完整性。通道数：4差分，匹配模块：SCXI-1124/1125，功能：高压信号接入。专治各种高压、高共模电压环境下的接线与安全难题。

SCXI-1324 产品概述

老哥你问的 NI SCXI-1324 终端块，是 NI (National Instruments) SCXI 模块化系统中的一个被动配件，但它的作用可一点都不被动。在数据采集系统里，SCXI-1324 是连接现场传感器、高压信号线与核心 SCXI 模块（特别是像 SCXI-1124、SCXI-1125 这类带有高隔离功能的模拟输入模块）之间的物理接口。它的主要任务是提供一个安全、规范、可靠的接线环境。

由于 SCXI-1324 终端块主要用于配接高电压或高共模电压的信号，因此它的设计重点在于电气隔离距离、绝缘材料以及接线端子的可靠性。它通常具备 4 个差分输入通道的接线能力，并集成了必要的安全保护机制，比如瞬态抑制元件，以防止意外的电压尖峰损坏后端的 SCXI-1124 或 SCXI-1125 模块。简单来说，NI SCXI-1324 保证了高压信号在进入敏感的电子测量电路之前，就已经得到了安全可靠的物理连接和基础保护。它是确保整个高压测试系统安全性和数据完整性的第一道也是最关键的一道关卡。

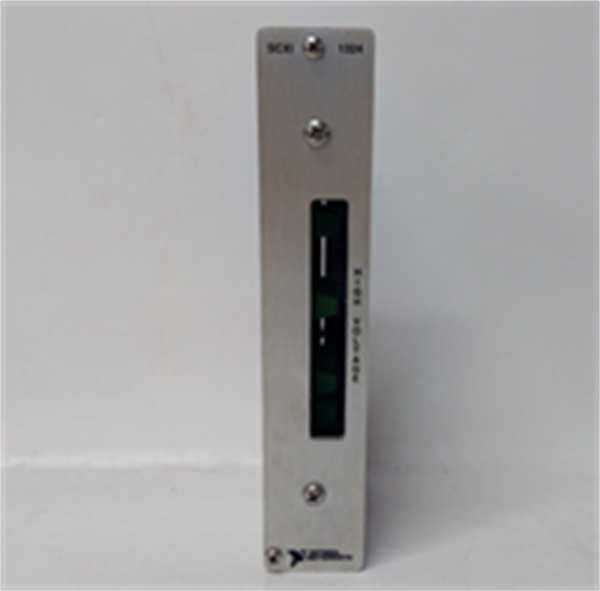

NI SCXI-1324

SCXI-1324 技术规格

主要特点和优势

高安全等级设计：老哥，SCXI-1324 就是为安全而生的。它的接线端子和 PCB 布局都经过精心设计，保证了爬电距离 (Creepage Distance) 和电气间隙 (Clearance) 符合高压安全标准。这对于连接电力、工业驱动等有高共模电压 (Common-Mode Voltage) 的信号至关重要。它确保了现场的高电压不会意外接触到操作人员，也不会跳过或击穿进入背板上的低压电路，从而保护了整个数据采集系统 (Data Acquisition System) 的安全。

完美的配合与兼容性：NI SCXI-1324 是专为 SCXI-1124 和 SCXI-1125 等高隔离模块量身定做的。它通过一个50针 D-Sub 连接器与模块紧密相连，提供了电气和机械上的完美匹配。这种专用设计，保证了信号的传输质量 (Signal Integrity)，消除了因非标准接线或转接板带来的噪声 (Noise) 干扰和不确定性。用原厂的配套终端块，能最大限度地发挥 SCXI-1124/1125 模块的性能。

坚固可靠的连接：在工业现场，振动和冲击是常态。SCXI-1324 采用了螺钉式接线端子 (Screw Terminals)，这种连接方式比弹簧式或压接式更加牢固可靠。它能确保导线在恶劣的工业环境下不会松动脱落，避免了因虚接导致的瞬时断开或接触电阻 (Contact Resistance) 增大，从而保障了采集数据的长期稳定性和准确性。这对于那些需要持续监测 (Continuous Monitoring) 的关键流程来说，非常重要。

Core Features and Advantages of SCXI-1324

The NI SCXI-1324 terminal block is crucial for ensuring the safety and integrity of signals connected to high-isolation SCXI modules like the SCXI-1124 and SCXI-1125. Its primary strength lies in its high-safety design, which provides the necessary creepage and clearance distances required for high-voltage applications. This physical separation prevents arc flash and ensures that high common-mode voltages (up to the module’s rating) are safely contained, offering a critical layer of protection for the DAQ hardware and personnel.

The SCXI-1324 offers seamless mechanical and electrical compatibility with its dedicated SCXI modules via a reliable 50-pin D-Sub connector. This dedicated interface guarantees optimal signal integrity by eliminating noise and uncertainty often introduced by generic or makeshift wiring solutions. Furthermore, it utilizes robust screw terminals for secure wire connections. In industrial environments where vibration and mechanical stress are present, these terminals maintain reliable contact, preventing signal degradation due to loose connections and ensuring the long-term stability and accuracy of the collected data.

应用领域

NI SCXI-1324 终端块的应用领域，是所有使用 SCXI-1124 或 SCXI-1125 模块进行高安全等级数据采集的测试和监控系统。

电力与能源测试：在电池包测试、逆变器监测或电机驱动系统的测试中，需要对浮动在高电位上的信号进行测量。SCXI-1324 作为前端接口，安全地将这些高共模电压信号接入隔离模块，是电力电子测试台的标配。

工业过程监控：在大型工厂的变电站、电解槽或化工反应器等区域，信号源和中央控制室之间存在显著的地电位差。SCXI-1324 的高绝缘设计确保了这些分布式接地系统中的信号能够无地回路噪声地被采集。

实验室高压研究：在科研和产品验证实验室中，需要进行各种高压、瞬态信号的采集实验。NI SCXI-1324 提供了安全且可重复的接线平台，保护了昂贵的实验室设备免受意外高压损坏。

相关产品

SCXI-1324 是 SCXI 隔离模块的配套终端块，它必须依赖以下硬件才能工作，并与其他终端块互补：

SCXI-1124: SCXI-1324 最常搭配的8通道高隔离模拟输入模块，负责信号的隔离和放大。

SCXI-1125: SCXI-1324 兼容的高隔离模拟输入模块，可能通道数或增益特性略有不同。

SCXI-1000/SCXI-1001: SCXI-1124/1125 模块插入的机箱，终端块通过模块固定在机箱前端。

SCXI-1327/SCXI-1328: SCXI 家族中其他隔离模块（如 SCXI-1122）使用的高压终端块，功能相似但引脚定义或安全等级可能不同。

SCXI-1300/SCXI-1303: SCXI 家族中用于低电平或通用电压模块（如 SCXI-1102）的通用终端块。

NI SCXI-1324

安装与维护

安装前准备:老哥，安装 NI SCXI-1324 终端块前，请务必确认其匹配的 SCXI-1124 或 SCXI-1125 模块已正确安装在机箱内，并且整个系统处于断电状态。将 SCXI-1324 通过 50 针连接器与模块的前面板连接，并用两侧的螺钉锁定，确保连接稳固。接线时要严格遵循颜色和极性规范，使用合适的导线截面积，并将导线剥皮长度控制在螺钉端子要求的范围内。对于高压信号，确保所有线缆都经过良好的绝缘处理，并正确连接到 SCXI-1324 上的指定端子。

维护建议: NI SCXI-1324 作为被动配件，其维护重点是物理连接的完整性。定期检查所有螺钉端子是否紧固，特别是那些连接到振动源或大电流/高压线缆的端子，防止因松动导致的接触电阻和噪声。检查 SCXI-1324 的外壳和端子是否有灰尘、油污或潮湿，这些污染物可能导致绝缘性能下降，特别是在高压环境下。
