NI SCXI-1127 32通道机电继电器开关模块 – 高密度灵活切换，工业现场硬通货！

描述

NI SCXI-1127：这块32通道机电继电器矩阵/多路复用器开关模块，那是测试测量里的“硬通货”！它能灵活配置为多路复用器或矩阵开关，高低压信号通吃。继电器类型：机电继电器，最大切换电压：250 Vrms，切换速率：最高100次/秒。专治各种多点测试、信号路由“疑难杂症”。别瞅了，原厂正品，售后无忧，咱家就是你搞定复杂测试的靠山，没毛病！

SCXI-1127 产品概述

NI SCXI-1127，这玩意儿在咱们自动化测试和数据采集圈子里，那可真是个“多面手”，或者说是个“信号调度员”！它可不是简单的数据采集模块，它是National Instruments (NI) SCXI (Signal Conditioning eXtensions for Instrumentation) 平台中的一个通用开关模块。你想想看，在一个复杂的测试系统里，你可能有很多个待测件 (Unit Under Test, UUT)，或者有很多个传感器，但你的测量仪器（比如万用表、示波器）数量有限。总不能每次都手动插拔线缆吧？那效率得多低，还容易出错！

这块 NI SCXI-1127 模块的核心功能，就是实现信号的灵活路由和多点连接。它内置了机电继电器 (Electromechanical Relays)，可以根据你的需求，通过软件控制，把不同的输入信号连接到同一个输出测量设备上（这就是多路复用器，Multiplexer），或者在多个输入和多个输出之间建立任意连接（这就是矩阵开关，Matrix Switch）。这意味着，你可以用一套测量设备，依次测试很多个点，或者把多个信号源路由到不同的负载上。

NI SCXI-1127 的一大优势是它对高低压信号都“通吃”。对于像热电偶这种低电压、低热电动势 (Low Thermal EMF) 的敏感测量，它能保证信号的完整性；而对于工业现场常见的最高250 Vrms的电压信号，它也能安全可靠地进行切换。它的配置非常灵活，通过搭配不同的SCXI前面板接线盒（比如SCXI-1331或SCXI-1332），SCXI-1127 能够实现多种拓扑结构，例如64×1的单线多路复用器、32×1的2线多路复用器，甚至4×8的2线矩阵。这块 NI SCXI-1127 的存在，大大提高了自动化测试系统的效率、灵活性和通道密度，是构建复杂、高密度测试测量系统的“秘密武器”，没有它，很多自动化测试方案都得“抓瞎”！

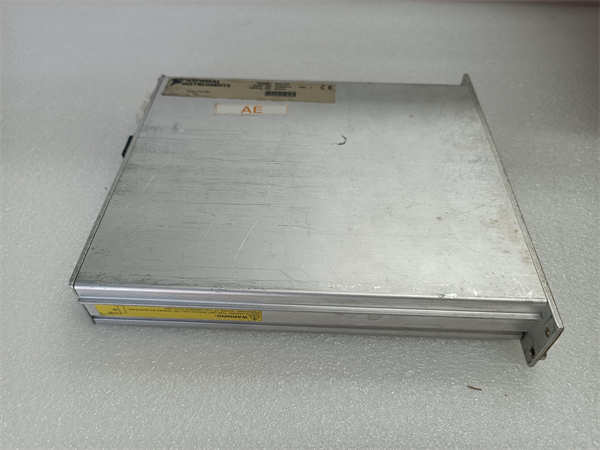

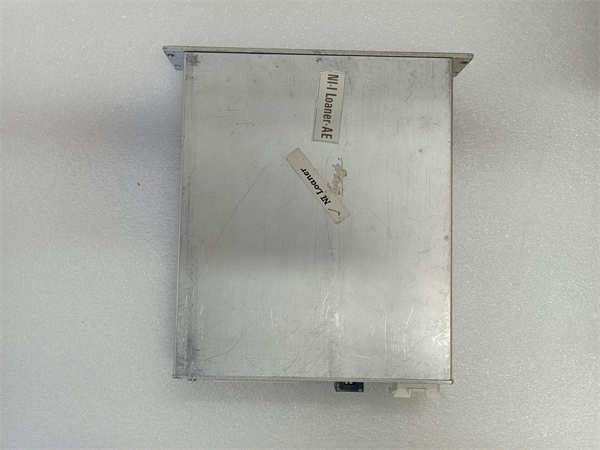

NI SCXI-1127

SCXI-1127 技术规格

主要特点和优势

咱这NI SCXI-1127 模块，那可真是个“多面手”，在需要灵活路由信号的测试测量场景，它身上全是实打实的本事！首先，它最拿手的就是卓越的灵活切换能力和多功能性。你可能觉得不就是个开关嘛，有啥稀奇？但 SCXI-1127 厉害就厉害在，它能通过软件轻松配置成多种拓扑结构，比如32通道的2线多路复用器 (Multiplexer)，或者一个4×8的2线矩阵开关 (Matrix Switch)。这意味着你一套硬件就能应对多种测试需求，无论是把多个传感器信号轮流接到一个万用表上，还是在多个信号源和多个负载之间建立复杂的连接，NI SCXI-1127 都能搞定，这大大提升了你的测试效率 (Test Efficiency) 和系统复用性 (System Reusability)。

再一个就是它对高低压信号的“通吃”能力。这块 NI SCXI-1127 可不是那种“娇气”的模块，它采用了机电继电器 (Electromechanical Relay)，这种继电器不仅在低电压、小电流测量时能保证极低的热电动势 (Thermal Electromotive Force, EMF) 和接触电阻 (Contact Resistance)，从而确保微弱信号的测量精度；同时，它也能安全可靠地切换高达250 Vrms的交流电压或30 VDC的直流电压信号。这意味着你不用担心信号类型不匹配的问题，一个模块就能兼顾控制信号、低电平传感器信号乃至一些电力线电压的切换，真正做到了“一专多能”，大大降低了系统复杂度 (System Complexity)。

此外，SCXI-1127 还具备出色的通道密度和高速扫描能力。你想想，在一个SCXI机箱里插上几个 NI SCXI-1127 模块，就能实现几十甚至上百个通道的切换，这对于高通道数的自动化测试系统来说，简直是“神器”！它支持高达每秒100次的操作切换，并且可以利用硬件定时扫描 (Hardware-Timed Scanning)，实现确定性的高速切换，确保数据采集和测试流程的同步性和实时性。配合NI的NI-SWITCH驱动软件，你可以轻松实现复杂的扫描列表和路径设置，让你的测试过程更加流畅和自动化。总而言之，NI SCXI-1127 不仅仅是一个简单的开关模块，它是你构建高效、灵活、高密度自动化测试系统的“秘密武器”，是保障你的测试数据准确、测试流程顺畅的“关键枢纽”！

The NI SCXI-1127 module is an indispensable asset in test and measurement applications, boasting an array of robust features. Foremost among these is its exceptional switching versatility and multifunctional capabilities. While a switch might seem straightforward, the SCXI-1127 truly shines through its software-configurable topology, allowing it to act as a 32-channel, 2-wire multiplexer or a 4×8, 2-wire matrix switch. This adaptability means a single hardware unit can address diverse testing requirements, whether it’s sequentially connecting multiple sensor signals to a single multimeter or establishing complex interconnections between various signal sources and loads. This significantly enhances your test efficiency and system reusability.

Another significant advantage is its universal compatibility with both low and high-voltage signals. The NI SCXI-1127 is built to be resilient, employing electromechanical relays that ensure extremely low thermal electromotive force (EMF) and contact resistance for precise low-voltage, low-current measurements. Simultaneously, these robust relays can safely and reliably switch AC voltages up to 250 Vrms or DC voltages up to 30 VDC. This eliminates concerns about signal type incompatibility, as one module can manage control signals, low-level sensor signals, and even power line voltages, embodying true versatility and substantially reducing system complexity.

Furthermore, the SCXI-1127 offers impressive channel density and high-speed scanning. Integrating multiple NI SCXI-1127 modules into an SCXI chassis allows for dozens, even hundreds, of channels to be switched, making it an invaluable tool for high-channel-count automated test systems. It supports switching operations at up to 100 operations per second and can leverage hardware-timed scanning for deterministic, high-speed switching. This ensures the synchronization and real-time performance of your data acquisition and testing processes. Coupled with NI’s NI-SWITCH driver software, you can effortlessly implement intricate scan lists and signal path configurations, streamlining and automating your testing workflows. In essence, the NI SCXI-1127 transcends being a mere switch module; it is a pivotal component for constructing efficient, flexible, and high-density automated test systems, serving as the “critical hub” that ensures data accuracy and smooth test execution.

应用领域

NI SCXI-1127 这块机电继电器开关模块，那真是“身怀绝技”，在各种需要灵活信号路由和多点测试的行业都有它的身影！首先，最典型的应用，就是在自动化测试系统 (Automated Test Systems, ATS) 中实现仪器共享和多点测试。你想想看，一个产品可能有很多个测试点，或者一个测试台架需要测试多种型号的产品，你不可能给每个点、每个产品都配一套完整的测量仪器吧？那成本得多高！SCXI-1127 就能让你用一套高精度仪器（比如万用表、示波器），通过切换，依次测量几十个甚至上百个测试点，大大提升了设备的利用率 (Utilization Rate) 和测试效率。

其次，在耐久性测试和生命周期测试中，NI SCXI-1127 也是不可或缺的。比如，对电子元器件进行长期寿命测试，需要反复切换电源、信号或负载，模拟产品在各种工况下的运行。SCXI-1127 的机电继电器提供了可靠的切换性能，能够承受大量的切换循环，确保测试的连续性和数据的可靠性，这对于评估产品寿命和可靠性至关重要。

再者，像环境模拟测试和半导体测试等领域，也经常能看到 NI SCXI-1127 的身影。在环境试验箱中，可能需要监控多个点的温度、湿度、压力等参数，并根据环境变化切换测试条件；在半导体晶圆测试中，可能需要将测试设备连接到晶圆上的不同测试点。SCXI-1127 的高通道密度和灵活切换能力，能够满足这些复杂测试的需求，提高测试自动化程度和吞吐量。可以说，只要是需要一个可靠、灵活且能够处理高低压信号的多通道切换平台，NI SCXI-1127 都能成为你信赖的“信号调度员”。

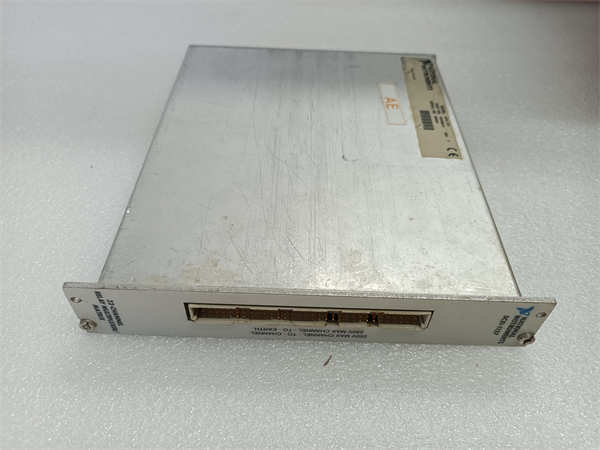

NI SCXI-1127

相关产品

跟NI SCXI-1127 这块开关模块紧密相关的，那基本都是National Instruments自家的SCXI机箱、其他SCXI模块以及数据采集 (DAQ) 设备，它们都是为了构建一个完整的测试测量系统而存在的。毕竟，SCXI-1127 是个“信号调度员”，它需要“住”进一个“房子”，并由一个“大脑”来指挥。

首先，它必须插在SCXI机箱里，比如SCXI-1000 (4槽机箱) 或 SCXI-1001 (12槽机箱)，这些机箱提供电源和内部通信总线。其次，作为SCXI系列的一员，它经常和同家族的其他SCXI开关模块一起工作，比如SCXI-1128（固态继电器矩阵/多路复用器，切换速度更快，但电流容量较低）、SCXI-1129（高密度矩阵开关）、SCXI-1130（高密度开关模块）或SCXI-1175（多路复用器/矩阵开关），这些都可以根据不同的切换需求（如速度、电流、隔离类型）进行搭配，实现更大规模的矩阵或多路复用系统。

当然，你的SCXI系统还得有个“大脑”——一块NI数据采集 (DAQ) 设备，比如NI PXI系列或PCIe系列的多功能DAQ卡（如PXIe-6366、PCIe-6351），它们负责控制SCXI模块并进行数据采集。此外，别忘了配套的SCXI接线盒，它们是传感器信号接入模块的“端口”，比如SCXI-1331（多路复用器接线盒）或SCXI-1332（矩阵接线盒），这些接线盒能将各种测试信号方便、安全地连接到 SCXI-1127 上。最后，NI的NI-SWITCH驱动软件以及LabVIEW开发环境，这些都是给 SCXI-1127 “下命令”的“指挥官”，让你能轻松编程实现复杂的信号路由和测试序列。
