NI SCXI-1125 可编程隔离放大器 – 热电偶/毫伏信号专用，稳定可靠，别再将就了！

描述

NI SCXI-1125：这块8通道隔离模拟输入模块，那是精密测量里的“硬通货”！它提供每通道300 Vrms隔离和可编程增益/滤波，专为热电偶、毫伏、电压及电流信号设计。通道数：8路隔离输入，隔离电压：300 Vrms，可编程滤波：4 Hz / 10 kHz。专治各种高共模电压和噪声干扰“疑难杂症”。别瞅了，原厂正品，售后无忧，咱家就是你搞定高精度测量的靠山，没毛病！

SCXI-1125 产品概述

NI SCXI-1125，这玩意儿在咱们工业自动化和测试测量领域，那可是个实打实的“信号医生”！它可不是一个独立的设备，而是National Instruments (NI) SCXI (Signal Conditioning eXtensions for Instrumentation) 平台中的一个关键模块。你想啊，工业现场的传感器信号那真是“千奇百怪”，有的微弱得像蚊子哼，有的却带着上百伏的共模电压，还有的混杂着各种高频噪声。你总不能直接把这些“不干净”的信号一股脑儿地塞给数据采集 (DAQ) 卡吧？那不得把DAQ卡给“噎死”，而且测出来的数据也根本没法用。

这块 NI SCXI-1125 模块的核心功能，就是提供高精度、多通道的信号调理和隔离。它内置8个独立的模拟输入通道，每个通道都配备了可编程的隔离放大器，能帮你处理热电偶、毫伏、电压甚至电流（配合特定接线盒）等各种信号。最厉害的是它那每通道300 Vrms的隔离能力，这意味着它能有效切断不同通道之间，以及通道与大地之间的共模电压和噪声，保护你的DAQ设备不受高压损坏，同时保证测量的精确性。此外，它还能对每个通道独立进行增益设置和低通滤波，无论是放大微弱信号，还是滤除不必要的噪声，NI SCXI-1125 都能轻松搞定。它能将这8路调理好的信号多路复用到连接的DAQ设备的一个通道上，大大提升了DAQ系统的通道密度和灵活性。有了 NI SCXI-1125 这样的“信号医生”，你的测试系统就能更加稳定、数据更加可靠，在面对各种复杂和恶劣的测量环境时，也能“稳如老狗”！

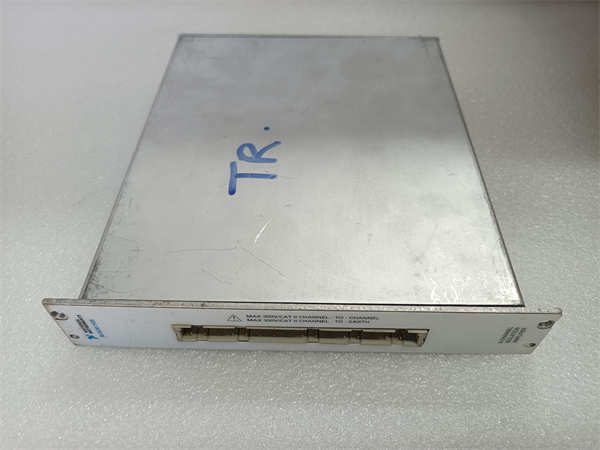

NI SCXI-1125

SCXI-1125 技术规格

主要特点和优势

咱这NI SCXI-1125 模块，那可真是个“王牌选手”，在需要精准、安全采集信号的场合，它身上全是实打实的本事！首先，它最拿手的就是卓越的通道间隔离和高共模电压抑制能力。你想啊，工业现场环境复杂，各种设备运行起来，地面电位可能不一致，信号线之间也可能存在很大电位差，这就会产生烦人的共模电压 (Common-Mode Voltage)，轻则影响测量精度，重则直接烧坏设备。但 SCXI-1125 厉害就厉害在，它每个通道都提供了高达 300 Vrms 的工作隔离，这就像给每个通道都穿上了一件“绝缘衣”，能有效切断这些恼人的共模干扰，保护你的DAQ设备和测量信号不受影响，大大提升了系统安全性 (System Safety) 和数据可靠性。

再一个就是它的灵活可编程性和广泛的信号兼容性。这块 NI SCXI-1125 可不是那种“一根筋”的傻大粗，它能对每个通道进行独立的增益设置和低通滤波 (Low-Pass Filtering)。无论是传感器输出的毫伏级微弱信号，需要放大才能识别，还是带着高频噪声的电压电流信号，需要“磨平”才能精确测量，它都能轻松搞定。而且，它能兼容热电偶、电压、毫伏，甚至通过搭配特定接线盒还能测量电流，简直是“十八般武艺样样精通”，一个模块就能满足多种测量需求，大大简化了你的系统配置，减少了库存复杂度 (Inventory Complexity)。

此外，SCXI-1125 还具备出色的测量精度和抗噪声性能。隔离不仅仅是为了安全，更是为了保证信号的纯净。通过有效的隔离和可编程滤波，NI SCXI-1125 能显著降低噪声对测量的影响，确保你获取的数据是真实、准确的，这对于科学研究、产品测试和质量控制来说至关重要。而且，它能支持随机扫描 (Random Scanning)，意味着你可以自由选择需要采样的通道和扫描顺序，这为多通道、非同步测量提供了极大的便利。总而言之，NI SCXI-1125 不仅仅是一个模拟输入模块，它是你构建可靠、高性能、安全数据采集系统的“秘密武器”，是保障你的测试数据“一字千金”的“守门员”！

The NI SCXI-1125 module is a true champion when it comes to precise and secure signal acquisition. Its paramount feature is its exceptional channel-to-channel isolation and robust common-mode voltage rejection. In demanding industrial environments, ground potential differences and significant voltage disparities between signal lines are common, leading to troublesome common-mode voltages. These can compromise measurement accuracy or even damage sensitive equipment. However, the SCXI-1125 excels by offering up to 300 Vrms of working isolation per channel, effectively acting as an “insulating barrier.” This eliminates common-mode interference, safeguarding your DAQ devices from high-voltage transients and ensuring the integrity of your measurements. This significantly boosts system safety and data reliability.

Another key advantage is its flexible programmability and broad signal compatibility. The NI SCXI-1125 is far from a simplistic device; it allows for independent gain settings and low-pass filtering on each channel. Whether you’re dealing with minuscule millivolt-level signals from sensors that require amplification for detection, or noisy voltage and current signals that need to be “smoothed out” for accurate measurement, this module handles it with ease. Furthermore, it’s compatible with thermocouples, voltage, millivolt, and even current signals (with specific terminal blocks), making it a versatile “all-rounder” that can meet diverse measurement requirements with a single module, greatly simplifying system configuration and reducing inventory complexity.

Beyond its isolation and flexibility, the SCXI-1125 delivers outstanding measurement accuracy and noise immunity. Isolation isn’t just about safety; it’s fundamental to maintaining signal purity. Through effective isolation and programmable filtering, the NI SCXI-1125 significantly mitigates the impact of noise on measurements, ensuring that your acquired data is authentic and precise—a critical factor in scientific research, product testing, and quality control. Moreover, it supports random scanning, allowing you to freely select and sequence the channels you wish to sample, which provides immense flexibility for multi-channel, non-synchronized measurements. In essence, the NI SCXI-1125 is not merely an analog input module; it is your strategic tool for building reliable, high-performance, and safe data acquisition systems, serving as the essential “guardian” of your invaluable test data.

应用领域

NI SCXI-1125 这块8通道隔离模拟输入模块，那真是“身怀绝技”，在各种对测量精度和信号安全要求极高的行业都有它的身影！首先，也是最典型的应用，就是在高压或高共模电压环境下的数据采集。你想想，电力系统、大型电机测试、或者一些工业现场的设备，往往伴随着高电压或不稳定的地电位。这时候，普通的采集模块可能直接就“歇菜”了，但 SCXI-1125 凭借其出色的300 Vrms通道隔离能力，能够安全、准确地采集这些带电信号，比如监测电源电压、电机绕组温度、或电池组状态，为设备诊断和安全运行提供保障。

其次，在热电偶和毫伏级信号测量中，NI SCXI-1125 更是“如鱼得水”。热电偶信号本身就非常微弱，很容易受到外界干扰，而且在多点温度测量时，不同热电偶之间也可能存在电位差。SCXI-1125 的可编程增益和低噪声设计，能将这些微弱信号精确放大，并通过隔离功能消除共模噪声，确保温度测量的真实可靠性。这在工业炉窑、环境试验箱、发动机热平衡测试等应用中至关重要。

再者，像振动与声学测试、结构健康监测等领域，也经常能看到 NI SCXI-1125 的身影。虽然它不是专门的动态信号采集模块，但对于一些频率不高的电压、电流型传感器（如加速度计、压力传感器），在需要高通道数且存在共模噪声的环境下，它的隔离和调理能力就能派上用场。比如，在大型桥梁或建筑物的长期结构健康监测中，传感器信号需要传输很长的距离，容易受到干扰，SCXI-1125 能有效保障信号质量。可以说，只要是对信号隔离、噪声抑制、以及多通道模拟输入有严格要求的科研、测试、工业监控等场景，NI SCXI-1125 都能成为你信赖的“信号专家”。

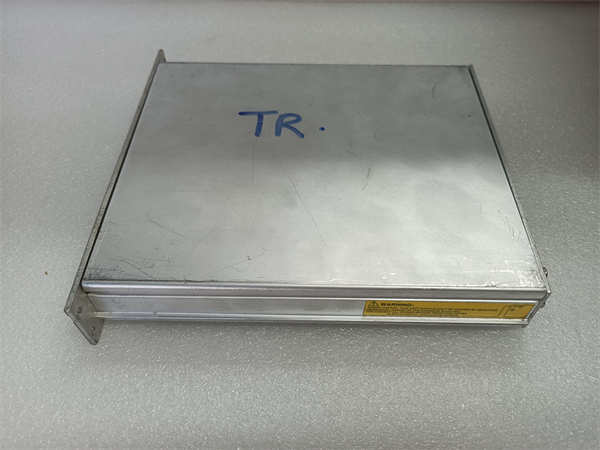

NI SCXI-1125

相关产品

跟NI SCXI-1125 这块隔离模拟输入模块紧密相关的，那基本都是National Instruments自家的SCXI机箱、其他SCXI模块以及数据采集 (DAQ) 设备，它们都是为了构建一个完整的测试测量系统而存在的。毕竟，SCXI-1125 只是一个“功能单元”，它需要“住”进一个“房子”，并由一个“大脑”来指挥。

首先，它必须插在SCXI机箱里，比如SCXI-1000 (4槽机箱) 或 SCXI-1001 (12槽机箱)，这些机箱提供电源和内部通信总线。其次，作为SCXI系列的一员，它经常和同家族的其他SCXI模拟输入模块一起工作，比如SCXI-1102/B/C（热电偶专用模块）、SCXI-1120/D（通用隔离电压输入模块，与SCXI-1125类似但功能略有差异）、SCXI-1121（通用输入模块）或SCXI-1122（应变模块），这些都可以根据不同的传感器类型进行搭配。

当然，你的SCXI系统还得有个“大脑”——一块NI数据采集 (DAQ) 设备，比如NI M系列DAQ卡（如PCI-6251、PCIe-6259）或X系列DAQ卡（如PCIe-6351、PXIe-6366），它们负责控制SCXI模块并进行模数转换 (ADC)。最后，别忘了配套的SCXI接线盒，它们是传感器信号接入模块的“端口”，比如SCXI-1313（高压衰减接线盒）、TBX-1316（高达1000VDC输入的高压接线盒）或SCXI-1327（高压衰减接线盒，与SCXI-1120/D兼容性更好），这些接线盒能将各种物理信号方便、安全地连接到 SCXI-1125 上。这些产品相互协作，共同构建起一个高效可靠、灵活可扩展的测试测量平台。

安装与维护

安装前准备：在您准备安装 NI SCXI-1125 模块之前，先得把“功课”做足了，这可是确保系统稳定运行和测量精度的关键！首先，您得仔细翻阅产品随附的**《NI SCXI-1125用户手册》，那里面有最详细的接线图、模块插槽要求以及操作注意事项，一点都不能错，别凭经验瞎搞。确认您的SCXI机箱（比如SCXI-1000或SCXI-1001**）是否已正确供电并处于工作状态。在进行任何模块插拔或接线操作之前，请务必切断SCXI机箱和所有相关DAQ设备的电源，并严格执行防静电 (ESD) 措施，一个小小的静电火花都可能让精密电路“罢工”。其次，您需要选择与 SCXI-1125 兼容且适合您传感器类型的接线盒（例如用于高电压测量的SCXI-1313或TBX-1316），并确保传感器信号线缆正确、牢固地连接到接线盒的对应端子，这是确保 NI SCXI-1125 正常工作的基础。

维护建议：对于 NI SCXI-1125 这种高精度的信号调理模块，日常维护工作其实就是做好“预防性检查”，防患于未然。定期检查模块的连接状况，确保它在SCXI机箱插槽中保持牢固，没有松动。检查所有连接到接线盒的信号线缆有没有磨损、老化或者松动的情况，及时更换或紧固，因为哪怕是轻微的虚接都可能导致测量数据异常或引入噪声。由于 SCXI-1125 内部包含精密放大器和隔离电路，通常不建议非专业人员自行拆卸或修理，这需要专业的校准和维护设备。如果怀疑模块性能下降，可以考虑进行校准 (Calibration)，NI通常会提供详细的校准步骤或建议专业的校准服务，确保模块的测量精度符合出厂标准。此外，保持SCXI机箱内部的清洁和良好的通风散热也是间接维护 NI SCXI-1125 的重要部分，避免灰尘堆积和过热影响其长期稳定性。
