NI SCXI-1124 高隔离/高电压模拟输入模块 – 8通道，支持 300 V rms ​ 隔离，安全可靠！

描述

NI SCXI-1124：这款8通道隔离模拟输入模块，是 NI SCXI 信号调理系统里的“高压隔离屏障”和“硬通货”！它为每路输入提供高规格电气隔离，支持高达数百伏特的共模电压抑制，并具备可编程增益放大功能。通道数：8差分，输入类型：通用电压/电流，隔离电压：高达 300 Vrms​。专治各种高共模电压、高压差环境下的信号采集难题。

SCXI-1124 产品概述

NI 的 SCXI-1124 模块是 SCXI (Signal Conditioning eXtensions for Instrumentation) 模块化信号调理系统中的一款高性能隔离放大模块。它的设计目标是安全、精确地采集带有高共模电压的低电平信号。在电力、工业驱动和电池测试等应用中，测量信号往往浮动在很高的共模电压上，或者不同测量点之间存在巨大的电位差（地回路）。

SCXI-1124 通过提供高隔离度和高共模抑制比 (CMRR) 来解决这些挑战。

高隔离保护： 它在输入端和 DAQ 测量电路之间建立了坚固的电气屏障，通常能够承受高达 300 Vrms​ 或更高的连续隔离电压，保护了操作员、DAQ 设备和计算机。

信号放大： 它内置了可编程增益放大器，允许用户将微弱的信号（如毫伏级）放大到 DAQ 卡的最佳输入范围（如 ±10 V），这对于提高测量的分辨率和精度至关重要。

SCXI-1124 是在高压和电气噪声环境中进行安全、精确数据采集的理想选择，它将信号调理、放大和隔离这三重关键功能集成在一个模块中。

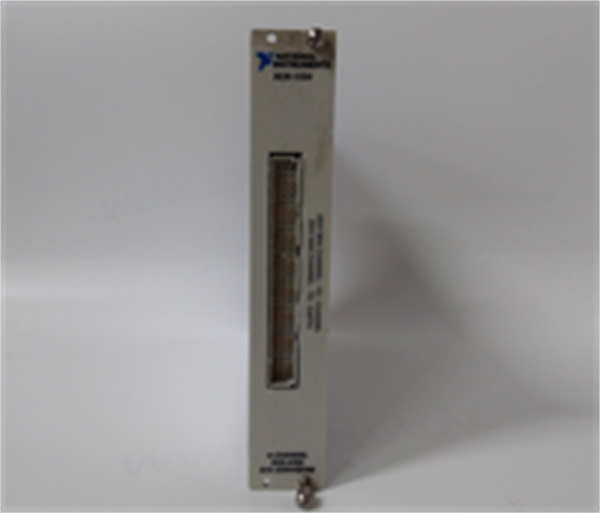

NI SCXI-1124

SCXI-1124 技术规格

主要特点和优势

SCXI-1124 的特点是**“高压坚固、精密放大”。它最大的优势在于其高规格的隔离和安全性能**。在电力和工业测试中，高共模电压是常态，普通的 I/O 模块无法承受。SCXI-1124 的隔离屏障不仅能承受这些高电压，还能以极高的 CMRR 有效抑制高压带来的噪声，确保差分信号的纯净。

可编程增益与高精度：通过内置的可编程增益放大器 (PGIA)，用户可以根据信号强度选择最佳的放大倍数。这意味着即使是微弱的传感器信号（如 ±10 mV 范围），也能被放大到 ±10 V 的全量程，最大限度地利用 DAQ 卡的 ADC 分辨率，从而实现卓越的测量精度。

工业级坚固性：SCXI-1124 专为恶劣的工业环境设计，其坚固的结构和卓越的抗干扰能力，使其成为长期、连续运行的高可靠性选择。它将测量安全和数据精度完美地结合在一起，是需要同时兼顾这两者的关键应用场景的“不二之选”。

Core Features and Advantages of SCXI-1124

The NI SCXI-1124 module’s core design revolves around superior electrical isolation combined with precision signal amplification.

High-Voltage Isolation: It provides robust channel-to-channel and channel-to-earth isolation, capable of handling continuous common-mode voltages up to and often exceeding 300 Vrms​. This is vital for safety and for protecting sensitive DAQ hardware from high-voltage transients or ground potential differences.

Programmable Gain: The integrated Programmable Gain Instrumentation Amplifier (PGIA) allows the user to select the optimal gain setting. This capability is key to maximizing the resolution of the downstream DAQ converter by amplifying low-level signals to span the full input range of the DAQ card, thereby ensuring high measurement accuracy for even the weakest signals.

The SCXI-1124 effectively acts as a comprehensive front-end solution for highly demanding measurements in electrically harsh and high-voltage environments.

应用领域

NI SCXI-1124 模块的应用领域，主要集中在那些涉及到高电压、高共模电压和需要精密放大的测试场景。

电力与能源系统测试：在变压器、断路器、电机驱动器和逆变器的测试中，需要隔离采集高电压或大电流（通过分流器）信号。SCXI-1124 用于安全隔离和放大这些关键信号。

电池测试和管理系统 (BMS)：在测试大型电池组时，需要测量串联电池单元两端的电压，这些电压通常漂浮在很高的共模电压上。SCXI-1124 的隔离和高增益能力确保了精确、安全的单体电池电压监测。

重工业过程监控：在冶金、化工等高能耗、高电磁干扰的工业现场，SCXI-1124 用于采集关键传感器、变送器的信号，其隔离特性确保了数据在电磁噪声环境下的准确性和稳定性。

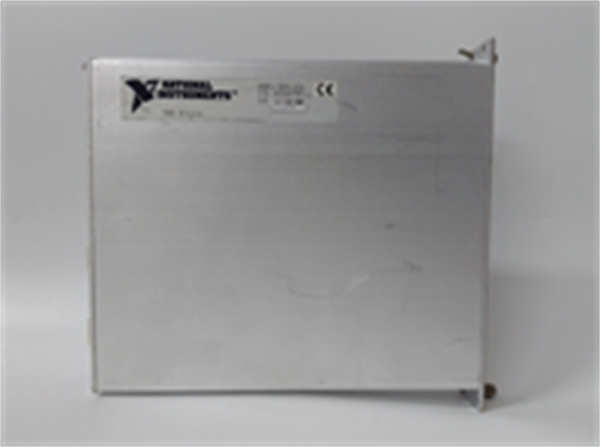

NI SCXI-1124

相关产品

SCXI-1124 是 SCXI 家族中的一员，它必须依赖以下硬件才能工作，并与其他隔离模块互补：

SCXI-1000/SCXI-1001: SCXI-1124 模块插入的机箱，提供背板通信、电源和时钟同步。

NI DAQ Card (e.g., PCI-6034E): 负责安装在计算机或 PXI 机箱内，通过专用电缆连接到 SCXI 机箱，实现最终的模数转换 (ADC)。

SCXI-1327/SCXI-1328: SCXI-1124 模块通常需要搭配的终端块 (Terminal Block)，用于安全、方便地连接高电压或隔离信号电缆。

SCXI-1102B: SCXI 家族中用于低电平/热电偶的模块，SCXI-1124 在功能上可以作为需要高隔离的低电平信号的高规格替代品。

NI PXI/cDAQ 隔离模块: NI 新一代的 CompactDAQ (cDAQ) 或 PXIe 平台上的高性能隔离模拟输入模块（如 NI 9205/9215 隔离版），是 SCXI-1124 的功能升级和替代方案。
