NI SCXI-1104C 高带宽模拟输入模块 – 32通道，多路复用，通用电压信号采集！

描述

NI SCXI-1104C：这款32通道高带宽模拟输入模块，是 NI SCXI 信号调理系统里的“数据整合器”和“硬通货”！它专为高密度、中高电平通用电压信号采集设计，通过多路复用技术实现 32 路信号的高速切换。通道数：32单端/16差分，输入类型：通用电压 (±10 V/±5 V)，信号调理：滤波、高带宽。专治各种高通道数、多点测试环境下的信号采集难题。

SCXI-1104C 产品概述

NI 的 SCXI-1104C 模块是 SCXI (Signal Conditioning eXtensions for Instrumentation) 模块化信号调理系统中的一款核心通用模块。与处理低电平信号的 SCXI-1102B 不同，SCXI-1104C 主要设计用于采集中高电平的模拟电压信号（如 ±10 V 或 ±5 V 范围）。这些信号通常来自外部信号调理器、压力传感器、流量计或需要高速扫描的多点电压测量。

SCXI-1104C 的核心功能是高密度多路复用 (Multiplexing)。它通过内置的模拟开关，快速地在 32 个输入通道中进行切换，然后将选定的信号路由到一个公共输出通道，最终由机箱连接的 NI DAQ 卡进行模数转换 (ADC)。这种设计极大地提高了高通道数系统的经济性和空间利用率，因为它允许一块 DAQ 卡为多个通道提供高分辨率的 ADC 能力。

这块模块的另一个关键特性是其高带宽，这意味着它能够采集快速变化的信号，而不会造成信号失真或衰减，非常适合需要动态测量的应用。它通常也提供板载滤波功能，帮助进一步提高信号质量。

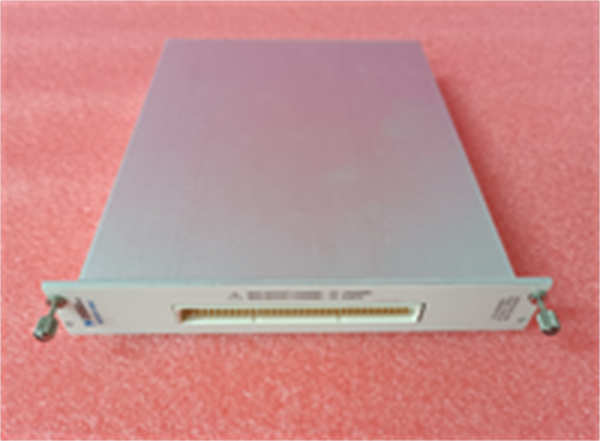

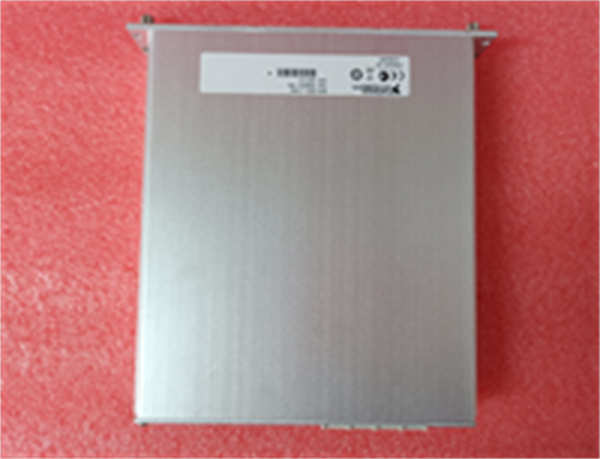

NI SCXI-1104C

SCXI-1104C 技术规格

主要特点和优势

SCXI-1104C 的特点是**“高速、高密度、高通用性”。它最大的优势在于其高通道密度的多路复用技术**。在大型测试台或多点监控应用中，需要测量数十甚至数百个电压通道，SCXI-1104C 的 32 通道设计能够以极高的效率将这些信号整合到一条输出线路上，从而最小化所需的 DAQ 卡数量，极大地降低了硬件采购成本和系统复杂性。

卓越的速度与带宽：这模块支持高带宽信号采集，这意味着它能有效捕获快速变化的电压信号，确保测量不会因为模块自身的频率响应限制而失真。在需要快速扫描多个通道的情况下，SCXI-1104C 的高速多路复用开关能够以极快的速度在通道间切换，配合高速 DAQ 卡，实现整个系统的高吞吐量。

通用性和集成简便：SCXI-1104C 作为通用电压输入模块，可以接入绝大多数已调理过的或输出电压信号的传感器。与 NI 的 DAQ 硬件和 LabVIEW/Measurement Studio 软件生态系统的无缝集成，意味着用户可以快速地进行系统配置和编程，实现即插即用。这种高效的软硬件协同工作，对于需要快速部署和频繁修改配置的测试系统来说，是巨大的优势。

Core Features and Advantages of SCXI-1104C

The NI SCXI-1104C module is primarily utilized for high-density, multi-channel general-purpose voltage measurement. Its key strength lies in its 32-channel multiplexing capability, which dramatically increases the channel count per single DAQ input. This design is highly economical, minimizing the number of expensive DAQ boards required for large-scale measurement systems, thus reducing overall system complexity and cost.

The module is characterized by its high-bandwidth performance, allowing it to accurately capture fast-changing, dynamic voltage signals without signal degradation. The combination of high-speed multiplexing and high bandwidth makes the SCXI-1104C ideal for applications demanding rapid sequential scanning of many voltage points. Furthermore, its versatility in handling common ±10 V signals from various transducers and its seamless integration with the entire NI hardware and software ecosystem (LabVIEW, DAQ boards) ensure quick setup and simplified programming, making it a robust and adaptable component for diverse industrial and laboratory test environments.

应用领域

NI SCXI-1104C 模块的应用领域，主要是那些需要多点电压采集、动态响应和高吞吐量的工业和实验室测试环境。

自动化测试设备 (ATE)：在电子制造、汽车电子等领域的自动化测试台上，SCXI-1104C 用于采集来自电路板、电源或传感器的大量电压反馈信号。其高密度特性使得一个 ATE 机柜能够容纳更多的测试点。

结构和振动测试：在航空航天或土木工程的结构测试中，需要同时监测来自数十个加速度计或位移传感器（通常需外部调理）的电压输出。SCXI-1104C 的高带宽确保了可以捕捉到动态响应和瞬态事件。

通用实验室数据采集：在各种科学研究和产品验证实验室中，SCXI-1104C 作为通用的电压输入前端，用于采集各种电源电压、信号发生器输出或信号调理后的传感器信号，实现快速、多通道的数据记录。

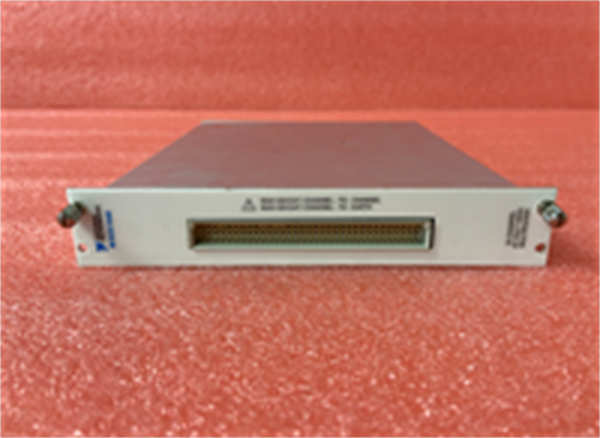

NI SCXI-1104C

相关产品

SCXI-1104C 是 SCXI 家族中的一员，它必须依赖以下硬件才能工作，并与其他模块互补：

SCXI-1000/SCXI-1001: SCXI-1104C 模块插入的机箱，提供背板通信、电源和时钟同步。

NI DAQ Card (e.g., PXI-622x/PCI-603x): 负责安装在计算机或 PXI 机箱内，通过专用电缆连接到 SCXI 机箱，实现最终的模数转换 (ADC)。

SCXI-1300/SCXI-1304: SCXI-1104C 模块通常需要搭配的终端块 (Terminal Block)，用于方便地连接电压信号电缆。

SCXI-1102/1102B: SCXI 家族中用于低电平/热电偶的模块，常与 SCXI-1104C 在同一机箱内混插，以满足不同的信号调理需求。

NI CompactDAQ (cDAQ) / PXIe Platform: NI 新一代的模块化平台，是 SCXI 系统的功能替代和升级方案，提供了更高的集成度和带宽，但在许多现有系统中，SCXI-1104C 仍是核心组件。

安装与维护

安装前准备:安装 NI SCXI-1104C 模块前，请确保 SCXI 机箱已断电。由于 SCXI-1104C 模块是高带宽、高阻抗输入，操作时必须遵循静电防护规范。在安装模块后，务必确认它与你的 DAQ 卡和终端块型号兼容。接入信号电缆时，要确保使用屏蔽双绞线，并正确连接信号地和屏蔽层，这对于抑制高频噪声和保证测量精度至关重要。模块安装应平稳推入机箱插槽，确认前面板螺丝或卡扣已固定。

维护建议: SCXI-1104C 的维护重点是机箱环境和电缆连接。保持 SCXI 机箱周围的散热和清洁，确保其工作温度在规范范围内。由于 SCXI-1104C 依赖多路复用开关，如果出现通道间串扰或测量不稳定，应首先检查终端块上的接线是否松动或错误，以及信号屏蔽是否有效。
