NI SCXI-1102B 模拟量输入模块 – 高精度热电偶测量，SCXI 平台核心组件！

描述

NI SCXI-1102B：这款高精度、多通道模拟量输入信号调理模块，是 NI DAQ 系统里的“硬通货”！它的核心功能是为热电偶和低电平传感器提供隔离、放大、滤波以及消除热电偶误差所需的冷端补偿（CJC）。通道数量：最高 32 个（依配置），兼容平台：SCXI-1000 / 1001 机箱，应用场景：高精度温度测量。专治各种复杂的低电平信号采集和环境干扰问题。

SCXI-1102B 产品概述

兄弟，你提供的 NI SCXI-1102B 模块是 National Instruments 经典的 SCXI 模块化数据采集系统中的关键前端硬件。SCXI 系统的设计哲学是将信号调理与 DAQ 卡分离，将高精度、复杂的信号处理任务交给模块，而 DAQ 卡只负责高速 A/D 转换，这极大地提升了系统的灵活性、抗噪性和准确性。

SCXI-1102B 的核心定位是处理低电平电压信号，特别是热电偶产生的毫伏级（mV Level）信号。热电偶是一种非线性、低输出电压的传感器，极易受到电磁干扰和参考端温度变化的影响。这块 SCXI-1102B 模块完美解决了这些问题：

高增益放大： 将毫伏信号放大到 DAQ 卡 A/D 转换器所需的伏特范围，提升分辨率。

冷端补偿（CJC）： 内置高精度热敏电阻，实时测量 SCXI-1102B 接线端子的温度，自动校正热电偶的参考端温度误差，这是热电偶精确测量的必由之路。

抗噪能力： 具备高共模抑制比（CMRR）和低通滤波功能，有效抑制工业现场的电源线干扰和高频噪声。

正是由于这些强大的信号调理功能，NI SCXI-1102B 成为了发动机测试、热力学实验和环境监测等需要高精度温度测量的场景中的标准配置。

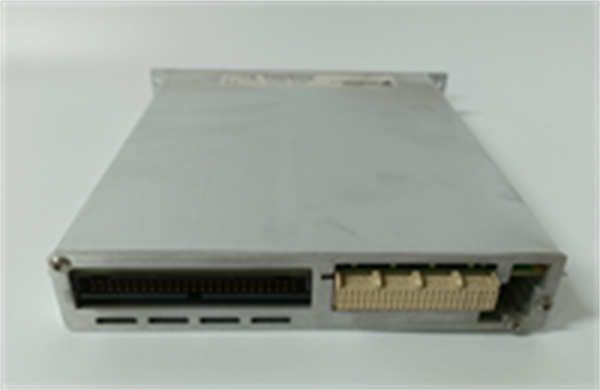

NI SCXI-1102B

SCXI-1102B 技术规格

主要特点和优势

老哥，要聊这 NI SCXI-1102B 的优势，那必须是它的高精度温度测量能力和灵活的模块化扩展，它是 NI 系统的“明星产品”。

消除误差的冷端补偿 (CJC)：热电偶测量的本质是测量热端和参考端（冷端）之间的温差。如果参考端的温度不稳定或未知，测量就会出现巨大偏差。SCXI-1102B 模块内置高精度热敏电阻，紧密贴合接线端子，实时精确测量参考端温度，并自动在软件中进行补偿计算。这使得 DAQ 系统采集到的数据是真实的绝对温度值，极大地提高了温度测量的准确性（Measurement Accuracy）和稳定性。

高共模抑制和低噪声放大：在工业现场，传感器信号线上经常有强大的共模噪声（AC 电源干扰、电机开关噪声），这会对毫伏级信号造成致命影响。NI SCXI-1102B 具备高共模抑制比 (CMRR) 的差分输入设计，能够有效滤除这类噪声。结合其多档次增益放大功能，它可以在不损失信号完整性的前提下，将微弱的信号放大到 DAQ 卡的最佳输入范围，显著提升了系统的信噪比 (SNR) 和抗干扰能力。这种模块化设计意味着用户可以根据需要混用 SCXI-1102B（热电偶）、SCXI-1125（高压）等模块，实现灵活的系统定制和升级。

The NI SCXI-1102B module is indispensable for reliable, high-accuracy temperature measurements, primarily due to its integrated Cold Junction Compensation (CJC) feature. This feature automatically corrects the inherent reference junction error of thermocouples by precisely measuring the terminal block temperature, ensuring the measured data represents the true absolute temperature. Furthermore, the SCXI-1102B is engineered for noisy industrial environments; its differential input circuitry and high Common Mode Rejection Ratio (CMRR) effectively suppress ground loops and electromagnetic interference, which are critical when dealing with low-level mV signals like those produced by thermocouples. The module’s ability to provide programmable high gain amplification further boosts the signal above the noise floor, maximizing the resolution of the subsequent DAQ card and providing a robust, high-fidelity signal for analysis.

应用领域

这 NI SCXI-1102B 模块，是所有需要高精度、多通道温度/低电压测量的测试和控制系统的标准配置。

产品研发与测试：在汽车、航空航天、电子产品的可靠性测试中，SCXI-1102B 用于实时监测发动机、电池组或电路板上的数百个温度点。它的高精度和稳定性是热力学分析、热设计验证的关键。

过程监测与控制：在化工、石油、冶金等行业，SCXI-1102B 用于实时采集反应釜、管道、熔炉中的温度，作为安全联锁和过程优化控制的输入信号。

实验室科学研究：在物理、化学、材料科学等领域的精密实验中，SCXI-1102B 用于高精度测量温场分布、热传导特性等，其低噪声特性保证了科学数据的可靠性。

相关产品

NI SCXI-1102B 模块作为 SCXI 平台组件，通常需要与以下 NI 产品家族配套使用：

NI SCXI-1000/1001 机箱：SCXI-1102B 模块的物理载体和背板通信平台，提供电源和槽位。

NI E/M/S 系列 DAQ 卡：如 NI PCI-6034E 或 PXI-6220，这些卡插入主机，通过 SCXI 机箱进行连接，负责高速 A/D 转换。

NI SCXI-1303/1327 接线盒：与 SCXI-1102B 配合使用的热电偶专用接线盒，简化了热电偶的物理连接。

NI LabVIEW / LabWindows CVI 软件：用于SCXI-1102B 模块的配置、数据采集、实时分析和结果显示。

NI SCXI-1104/1125/1160：其他不同功能的 SCXI 模块，如高压输入或继电器开关，可与 SCXI-1102B 混插使用。

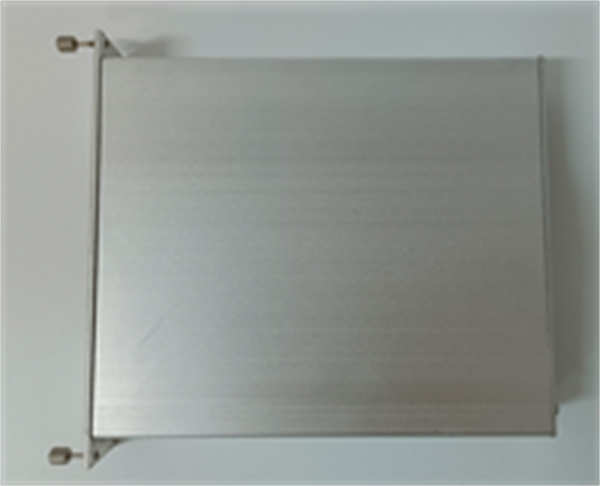

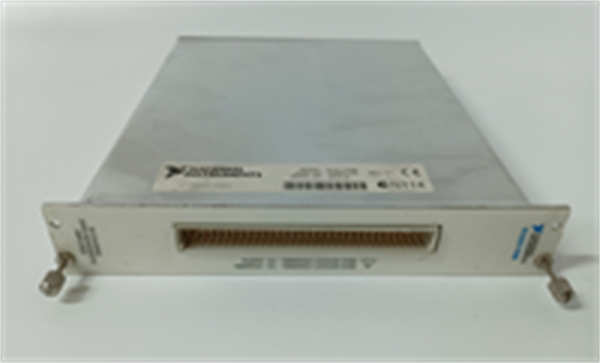

NI SCXI-1102B

安装与维护

安装前准备:安装 NI SCXI-1102B 模块时，首先将模块插入 SCXI-1000 机箱的空槽位，确保连接稳固。最关键的一步是热电偶的接线，必须使用正确的接线盒（如 SCXI-1303），并确保热电偶的正负极性正确接入 SCXI-1102B 对应的端子，避免极性接反或使用非热电偶专用导线，否则 CJC 补偿将失效。在 LabVIEW 中，必须正确配置 SCXI-1102B 模块的类型、热电偶类型（如 J 型、K 型）和增益。

维护建议: NI SCXI-1102B 模块的维护重点是冷端补偿区域的清洁和环境稳定。为了保证 CJC 精度，应保持 SCXI-1102B 模块和接线盒周围环境温度相对稳定，避免强烈的气流或热源。定期检查热电偶线缆是否老化或受损，以及接线盒上的螺丝是否紧固。如果发现测量数据异常，应首先检查 SCXI-1102B 的通道增益设置是否正确，然后进行开路热电偶诊断。
