NI SCXI-1001 | 8槽SCXI模块化信号调理机箱 | 可靠性验证与高精度数据采集解决方案

  • 型号: SCXI-1001
  • 品牌: National Instruments (NI)
  • 核心功能: 8槽模块化信号调理机箱，用于集中安装SCXI系列信号调理模块（如放大、滤波、隔离、多路复用），为高精度数据采集系统提供前端处理平台
  • 质保标准: 12个月质保，经全面测试
分类：

描述

关键技术规格

  • 产品型号: SCXI-1001
  • 制造商: National Instruments (NI)
  • 所属系统: SCXI（Signal Conditioning eXtensions for Instrumentation）模块化信号调理平台
  • 产品类型: 8槽信号调理机箱（主框架 + 背板）
  • 插槽数量: 8 个标准 SCXI 模块槽位（支持混合安装不同功能模块）
  • 通信接口:
    • 1× SH96 专用接口（连接至 NI DAQ 设备如 PCI-6251、PXI-6259 等）
    • 支持菊花链（Daisy-chain）级联多台机箱
  • 供电方式: 外部 AC 电源适配器（100–240 VAC，50/60 Hz），机箱内部提供 ±15 VDC、+5 VDC 给模块供电
  • 最大功耗: 100 W（取决于所安装模块组合）
  • 物理尺寸: 28.0 cm × 17.8 cm × 34.3 cm（宽×高×深）
  • 工作温度: 0°C 至 +50°C
  • EMC/安全认证: CE、FCC Class A、IEC 61010-1（测量、控制和实验室用电气设备）
  • 屏蔽性能: 全金属机箱，提供 >60 dB @ 1 MHz 的共模噪声抑制能力

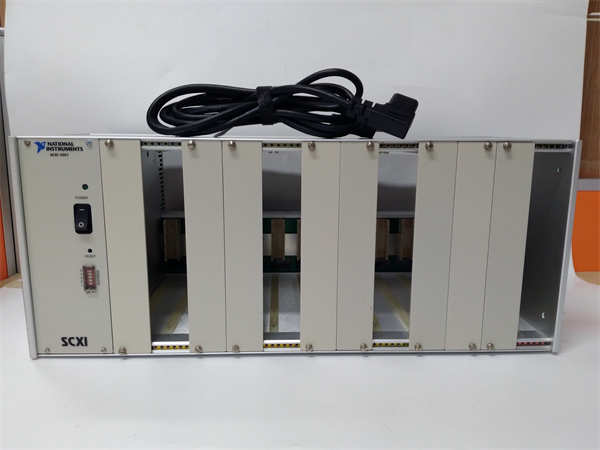

NI SCXI-1001

NI SCXI-1001

功能定位与应用场景分析

SCXI-1001 是 National Instruments 为高精度、多通道测量应用设计的核心信号调理平台。它本身不直接采集数据，而是作为“智能前端”，通过插入专用 SCXI 模块（如 SCXI-1125 差分放大器、SCXI-1126 隔离热电偶输入、SCXI-1127 多路复用器等），对来自传感器的微弱、噪声敏感或高共模电压信号进行放大、滤波、隔离和切换，再将洁净信号传输给后端 DAQ 设备。这一架构显著提升了系统信噪比、通道密度和抗干扰能力，解决了工业现场中热电偶漂移、应变片激励不稳定、长电缆引入工频干扰等典型测量难题。

典型应用场景：

  • 航空发动机测试台：SCXI-1001 搭载热电偶与应变调理模块，同步采集数百通道温度与应力数据，用于寿命评估
  • 电力设备局部放电监测：利用高隔离模块（如 SCXI-1120）阻断 kV 级共模电压，保护 DAQ 卡免受损坏
  • 汽车 NVH（噪声、振动与声振粗糙度）分析：通过低噪声放大与抗混叠滤波，确保麦克风与加速度计信号保真
  • 半导体工艺监控：在洁净室中，SCXI-1001 集成多路复用与信号调理，实现晶圆温度场均匀性实时反馈
  • 老旧测试系统延续：在仍依赖 PCI/PXI DAQ 的科研或产线中，SCXI-1001 作为关键前端平台，避免因信号质量下降导致的数据无效

质量标准与测试流程

我们深知，在精密测量中，一个接触不良的背板或劣化的电源可能引入微伏级噪声，导致整个实验数据失效。因此，我们建立了针对 SCXI-1001 的专业检测流程：

  • 外观与清洁：所有机箱在 ESD 环境下进行深度清洁，检查 SH96 连接器针脚弯曲、风扇积尘、电源接口松动及机箱接地完整性
  • 上机实测：安装至少 4 种典型 SCXI 模块（如 1125、1126、1127、1163R），连接 NI PXIe-6368 DAQ 卡，通过 LabVIEW 执行连续 24 小时多通道数据采集
  • 功能诊断：验证各槽位模块识别、电源输出稳定性（±15V/5V 纹波 < 50 mVpp）、SH96 通信带宽及菊花链级联功能
  • 噪声与接地测试：使用高精度万用表与示波器测量空载/满载下机箱地与信号地之间的共模电压，确保屏蔽效能达标
  • 散热与可靠性验证：在 45°C 环境舱中运行满配置负载，监控内部温度分布与风扇转速响应
  • 质保承诺：仅通过全部测试项的 SCXI-1001 才会出库，并提供 12 个月功能性故障质保，覆盖非人为损坏导致的通信中断、供电异常或模块识别失败
NI SCXI-1001

NI SCXI-1001

兼容性与升级路径

为确保 SCXI-1001 100% 适配您的测量系统，我们的技术顾问提示您注意以下几个关键兼容性问题：

  • DAQ设备匹配：需确认您的 DAQ 卡支持 SCXI（如 PCI-6251、PXI-6259、USB-6259 BNC 等）；部分新型 USB/PXIe 设备已取消 SCXI 支持
  • 模块组合限制：高功耗模块（如 SCXI-1163R 继电器矩阵）不宜密集安装，需评估总功耗是否超过 100 W
  • 替代关系说明：NI 已推荐迁移到 CompactDAQ 或 PXIe + SCC 平台；若需更高密度，可考虑 SCXI-1000（13槽）或 SCXI-1001B（改进散热版）
