NI PXIe-8861 模块 – 高性能嵌入式控制器，PXI Express 系统核心大脑！

描述

NI PXIe-8861：这块 NI 的高性能嵌入式控制器，是 PXI Express 机箱的**“计算大脑”。它搭载多核 Intel 处理器**，提供高主频和高内存配置，完全利用 PCI Express (PCIe) 总线高带宽。核心功能： 系统控制与数据处理，处理器： 高性能 Intel Core 系列，总线带宽： PCIe Gen2/Gen3。它专为高速数据采集、实时信号处理和复杂自动化测试设计，是突破性能瓶颈的核心平台。

PXIe-8861 产品详细说明

PXIe-8861 产品概述

NI PXIe-8861 模块是 National Instruments (NI) 在 PXI Express (PXIe) 平台推出的高性能嵌入式控制器，它的定位非常清晰：为 PXIe 模块化仪器系统提供最强大的板载计算能力。在 PXIe 系统中，控制器就是整个系统的“神经中枢”，负责运行操作系统、执行用户程序、管理所有 PXIe 模块，以及处理由高速数据采集卡采集来的海量数据流。 NI PXIe-8861 通常配置有工业级、高主频的多核 Intel Core 处理器，辅以大容量高速内存（RAM） 和固态硬盘（SSD），确保了在严苛工业环境下的计算性能和数据可靠性。

这块 PXIe-8861 的价值，不仅仅在于其CPU 的高主频，更在于它能无缝、全速地接入 PXI Express 背板。它作为 PCI Express 总线上的根端口（Root Port），能够为 PXIe 外围模块提供极高的带宽和极低的通信延迟。这意味着，无论是多通道射频信号分析、高速示波器数据流处理还是实时闭环控制，NI PXIe-8861 都能轻松应对，避免了传统 PC 架构中常见的I/O 瓶颈。你找它做控制，那真是数据处理速度和系统响应速度的双重保障，性能绝对是顶尖水平。

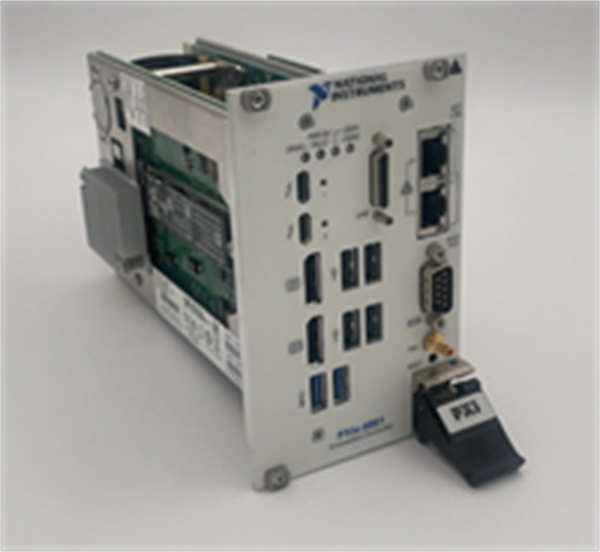

NI PXIe-8861

PXIe-8861 技术规格

主要特点和优势

极致的计算能力与并行处理：PXIe-8861 模块采用最新的多核 Intel 处理器，提供了强劲的浮点运算能力和高速的主频。这使得它能够轻松执行复杂的信号处理算法，如快速傅里叶变换（FFT）、数字滤波和高级调制解调（Modulation/Demodulation）。在多任务并行（Parallel Processing） 环境下，其多核架构能将不同的测试步骤或数据处理任务分配给不同的核心，显著缩短整个测试序列的执行时间。

PXI Express 高速总线主导：作为 PXIe 控制器，NI PXIe-8861 直接利用了 PCIe Gen2/Gen3 的超高带宽。这与传统的外部控制器通过线缆连接的低速瓶颈完全不同。它能够以系统级的速度，同时与多个高速数字化仪、射频模块或高性能 DAQ 卡进行数据交换。这种高吞吐量（High Throughput） 对于需要连续采集和流式传输大量数据的应用（如雷达/无线电测试、高通道数数据记录）来说，是性能的根本保障。

工业级可靠性与实时操作系统：PXIe-8861 采用了工业级组件和强化散热设计，确保其能够在宽温度范围内长期稳定工作。更重要的是，它支持安装 NI LabVIEW Real-Time 操作系统。当运行在实时操作系统（RTOS） 上时，NI PXIe-8861 能够提供极高的控制确定性（Control Determinism） 和低抖动（Low Jitter） 的硬件定时，这对于闭环控制、硬件在环（Hardware-in-the-Loop, HIL） 仿真以及时间关键型的自动化任务至关重要。

丰富的 I/O 和易用性：PXIe-8861 的前面板集成了多种常用的 I/O 接口，包括 USB 3.0、千兆以太网（Gigabit Ethernet） 和高清显示接口。这些接口方便了外部设备的连接和人机交互。同时，它与 NI 强大的软件生态系统（如 NI-DAQmx 驱动和 LabVIEW/TestStand/VeriStand）无缝集成，极大地简化了系统配置和应用开发的复杂度。

The NI PXIe-8861 module is engineered as a high-performance embedded controller, serving as the computational core for PXI Express systems. Its primary strength lies in integrating a multi-core Intel Core processor with the high-bandwidth PCIe Gen2/Gen3 backplane, bypassing the I/O bottlenecks common in external PC-based systems. This configuration ensures maximum data throughput and enables the PXIe-8861 to handle simultaneous, high-speed data streams from multiple instruments (e.g., digitizers or RF analyzers) without sacrificing processing power for complex tasks like FFT analysis or digital filtering. Critically, the PXIe-8861 supports NI LabVIEW Real-Time, transforming it into a deterministic platform essential for Hardware-in-the-Loop (HIL) simulation and high-speed closed-loop control, where microsecond-level timing is non-negotiable. Its industrial-grade components and robust thermal management guarantee reliable operation, offering laboratory-grade performance and computational density in a rugged, single-slot PXIe form factor, making it the superior choice for demanding aerospace, defense, and semiconductor automated test environments globally.

应用领域

NI PXIe-8861 模块以其高计算密度和高速总线带宽，成为高性能自动化测试领域的首选大脑。

射频（RF）和无线通信测试： 在5G、Wi-Fi 6等高速无线设备的产线和研发测试中，PXIe-8861 用于实时处理从 PXIe 矢量信号收发仪（VST） 采集的高带宽 IQ 数据。它的高性能 CPU 能够快速执行频谱分析、误差向量幅度（EVM） 和邻道泄漏比（ACLR） 等复杂测量。

硬件在环（HIL）仿真： 在汽车和航空电子领域的控制器开发中，PXIe-8861 运行 LabVIEW Real-Time 操作系统，作为 HIL 系统的实时处理器。它以高确定性的速度运行复杂的模型（如发动机或飞控系统模型），并与 PXIe DAQ 模块进行高精度 I/O 交互。

大规模高速数据采集与分析： 在高能物理实验、冲击振动测试或多通道数据记录应用中，PXIe-8861 能够高效地管理和流式传输来自数十个高速数字化仪的海量数据到板载 SSD 或网络存储，同时进行实时监测和初步分析。

半导体和电子功能测试： 在自动化测试设备（ATE） 中，PXIe-8861 负责快速执行复杂的测试序列（通常通过 TestStand），管理 PXIe SMU 和数字 I/O 模块，并对测试结果进行决策和报告。

相关产品

PXIe-8861 是 NI PXIe 平台上的高性能控制器，通常与以下产品型号配套或存在关联：

PXIe-8880/8881/8840： PXIe-8861 的更高或更低性能版本。例如，PXIe-8880 通常搭载 Intel Xeon 处理器，提供更多核心和更高的内存容量，适用于极致计算需求；PXIe-8840 则可能是标准性能的替代方案。

PXIe-1085/1095 机箱： PXIe-8861 所需的硬件载体，提供电源和PCIe 总线背板。

PXIe-5840/5644R VST： NI 的矢量信号收发仪，这些高带宽模块是 PXIe-8861 高速数据处理能力的主要受益者。

PXIe-659x/6570 数字 I/O 模块： 高速数字协议和功能测试模块，需要 PXIe-8861 的高速处理能力来管理数据流和协议逻辑。

PXIe-63xx 系列 DAQ 模块： 高精度多功能数据采集模块，通常由 PXIe-8861 提供高确定性的定时和控制。

NI PXIe-8861

安装与维护

安装前准备: 在安装 NI PXIe-8861 模块前，必须确保 PXI Express 机箱电源已完全切断，这规矩不能破。然后，要严格遵守静电释放（ESD）规范，这高性能控制器很精密，静电碰不得。PXIe-8861 模块通常会占据控制器的专用槽位（Slot 1），平稳插入，并确保前面板的锁紧机构完全就位。由于 PXIe-8861 是整个系统的计算核心，它的散热需求很大，务必确保 PXIe 机箱的风扇和进出风口****完全清洁、无堵塞，这是保障高性能 CPU 持续稳定运行的关键。如果需要安装或更换内存、硬盘或操作系统，请严格遵循 NI 的硬件指南，确保兼容性和操作正确性。

维护建议: 对 NI PXIe-8861 模块的维护主要集中在散热、软件和数据管理。高性能处理器产生的热量是影响长期可靠性的主要因素，因此应定期检查并清洁 PXIe 机箱的风扇滤网，确保冷却气流畅通。在软件层面，应定期更新 NI 驱动软件（NI-DAQmx 等） 和操作系统补丁，以维持系统的安全性和高性能。由于 PXIe-8861 通常使用固态硬盘（SSD），虽然抗震性好，但写入寿命有限，应定期备份重要的测试程序和配置数据，并避免不必要的高频率写入操作。如果 PXIe-8861 性能出现明显下降或系统卡顿，应首先检查系统日志和CPU 占用率，排除后台程序的干扰。
