NI PXI-7340 PXI 运动控制卡 – 视觉/DAQ完美联动，测试集成必备！

描述

NI PXI-7340：这块 NI 的高功能运动控制模块，那是精密自动化领域的**“大脑”和“中枢”。它提供4轴或8轴同步控制，实时位置环更新，支持直线/圆弧插补等复杂运动。核心功能： 多轴同步运动控制，轴数： 4轴或8轴，兼容电机： 步进/伺服电机。它通过 PXI 总线与数据采集、机器视觉系统完美联动，专治各种高精度运动轨迹**的“疑难杂症”。

PXI-7340 产品详细说明

PXI-7340 产品概述

NI PXI-7340 模块，是 National Instruments (NI) 在高性能运动控制领域推出的旗舰级 PXI 解决方案。这玩意儿在自动化设备和测试系统中的定位，就相当于整个机械系统的**“总指挥”。它不是一块简单的数字I/O卡，而是内置了专用运动控制处理器 (Motion Control Processor)** 的智能控制器，能够实时进行高速、高精度的位置环闭环控制和复杂的运动轨迹规划。 NI PXI-7340 能够提供多达 4 轴或 8 轴的同步控制能力，极大地提升了自动化测试的集成度和通道密度。

这块 PXI-7340 的价值，就在于它能将PXI 平台强大的测量、同步和实时计算能力，直接延伸到机械运动领域。它支持步进电机（Stepper Motor） 和直流/交流伺服电机（DC/AC Servo Motor） 驱动器，通过高速编码器接口接收实时位置反馈，并在板卡上执行高速 PID 控制环，确保纳秒级的控制确定性。对于需要精确对准、高速扫描或多轴协同的复杂测试应用，如半导体设备中的晶圆传输或高精度光学检测，NI PXI-7340 模块的同步性能是不可替代的。你找它做运动控制，那真是精准俩字，没得跑。

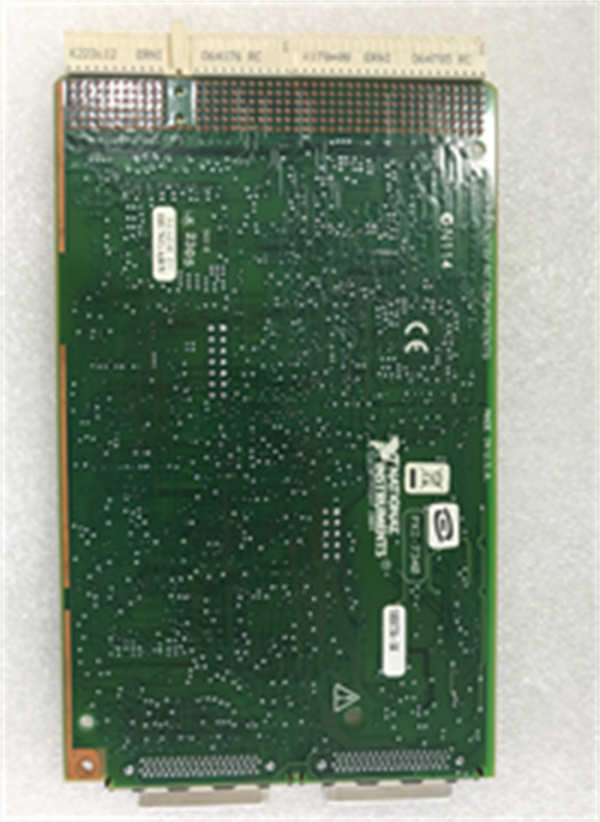

NI PXI-7340

PXI-7340 技术规格

主要特点和优势

多轴同步与运动复杂性：PXI-7340 模块能够在一个紧凑的 PXI 槽位中，实现多达 8 轴的同步运动控制。这可不是简单的顺序执行，它是支持多轴插补（Interpolation） 的，无论是直线还是圆弧，甚至三维螺旋线，都能实现平滑、高速的协同运动。这对高精度机械加工、激光切割或者光学对准这些对运动轨迹要求极高的应用来说，简直是**“神兵利器”**。

实时性与确定性控制：运动控制的核心是实时性。PXI-7340 内置的专用处理器负责执行位置环和速度环的闭环控制（Closed-Loop Control），控制环的更新频率高达数千赫兹。这确保了控制的确定性（Determinism），意味着每次运动的响应时间都精确可预测，这在传统的基于 PC 的控制系统中是很难保证的。它能有效处理高增益控制算法带来的系统不稳定性和振动。

PXI 总线与系统集成：这块 NI PXI-7340 模块最大的价值是其在 PXI 平台上的高集成度。它利用 PXI 背板的高速总线进行数据流传输，同时通过 PXI Star Trigger 实现与 DAQ、视觉等模块的纳秒级硬件同步（Hardware Synchronization）。想象一下，你可以在电机到达某一精确位置的瞬间，零延迟地触发高速采集卡（如 PXI-5154）进行数据采集。这种跨领域、高精度的联动能力是传统工控机加独立运动控制器的分散式方案望尘莫及的。

高级功能与易用性：PXI-7340 不仅支持基础的 PID 控制，还集成了如前馈控制（Feedforward Control）、摩擦补偿（Friction Compensation） 等高级优化算法。这些功能可以显著减少伺服系统的跟踪误差和系统振动。同时，结合 NI LabVIEW 强大的图形化编程环境和 NI Motion Assistant 这样的图形化配置工具，即使是非运动控制专家，也能快速配置和部署复杂的多轴运动系统，大大降低了开发难度和时间。

The NI PXI-7340 module stands as a high-performance cornerstone for motion control within the PXI ecosystem. Its fundamental strength lies in the integration of a dedicated motion controller capable of synchronously managing up to eight axes of movement in a single slot. This module is equipped with a high-speed encoder interface and a powerful on-board processor that executes the closed-loop control at frequencies up to 1.6 kHz, ensuring real-time determinism that is crucial for precision applications. A significant advantage of the PXI-7340 is its profound ability to leverage the PXI backplane for nanosecond-level hardware synchronization. This allows for the seamless, time-correlated integration of motion sequences with other PXI modules, such as Dynamic Signal Acquisition (DSA) or machine vision systems, enabling complex stimulus-response testing where mechanical movement must be precisely time-locked to data capture. Furthermore, the module supports advanced control features like electronic gearing and multi-axis interpolation, offering superior performance and reduced tracking error compared to conventional controllers, making it the ideal choice for high-throughput, high-accuracy automation environments.

应用领域

NI PXI-7340 模块以其高精度、多轴同步的特点，成为了精密自动化领域的首选。

半导体和电子制造： 在晶圆处理设备、PCB 钻孔机、元件贴装机等设备中，PXI-7340 用于精确控制XYZ 平台和旋转轴，实现微米级的定位精度。在需要高速、高可靠性的晶圆卡盘或机械手运动场景中，PXI-7340 的实时控制能力是生产效率的保障。

高精度测试与校准： 在光学检测、自动聚焦系统、探针台等测试设备中，需要精确控制传感器或探针的位置。PXI-7340 能够实现直线和圆弧的精密插补运动，确保自动校准和扫描测试的高重复性和准确性。

机器视觉与自动化： PXI-7340 与 NI 视觉处理模块结合，可用于复杂的“抓取-放置”（Pick-and-Place） 或视觉引导定位应用。模块间的硬件同步确保了相机触发和电机停止的瞬间一致性，从而实现高速、高精度的物料处理。

通用自动化与科研： 在高能物理、航空航天等科研领域，以及通用实验室自动化设备中，PXI-7340 用于控制复杂的多自由度机械臂或实验台，进行精确的轨迹运动和参数扫描，是科研数据准确性的基础。

相关产品

PXI-7340 是 NI PXI 平台上的运动控制核心，通常与以下产品型号配套或存在关联：

PXI-7344/7348： PXI-7340 的常见子型号，分别代表4轴和8轴的运动控制能力。

PXI-735x 系列： NI 的更高性能、更高轴数运动控制模块，提供更快的控制环更新率，适用于更严苛的控制需求。

MID-760x 系列驱动器： NI 的配套伺服/步进电机驱动器，负责将 PXI-7340 的控制信号放大并驱动电机。

PXI-62xx/63xx 系列 DAQ 模块： NI 的多功能数据采集模块，通常由 PXI-7340 提供的精确触发信号来启动采集，实现运动与测量的同步。

PXI-81xx 系列控制器： PXI 机箱的嵌入式控制器，运行 LabVIEW/TestStand 软件，负责运动控制算法的上层管理和人机交互。

PXI-1085 机箱： PXI-7340 所需的硬件载体，提供电源、高速总线和精密时钟。

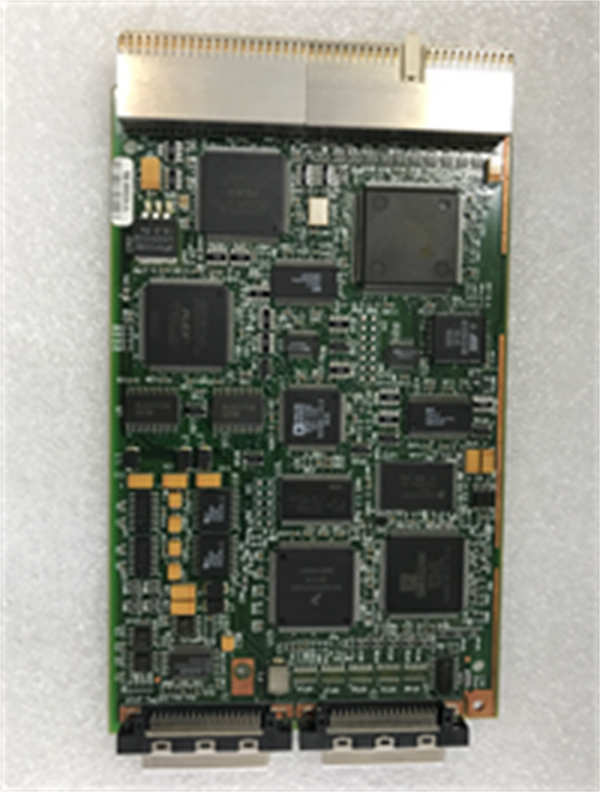

NI PXI-7340

安装与维护

安装前准备: 在安装 NI PXI-7340 模块之前，必须确保 PXI 机箱的电源已完全切断，这规矩不能破。然后，要严格遵守静电释放（ESD）规范，这板卡很娇贵，静电碰不得。PXI-7340 模块需要平稳、垂直地插入 PXI 机箱的任一外围插槽，并确保前面板的锁紧机构完全到位，这样才能保证PXI 背板上的高速总线和同步时钟连接可靠。因为PXI-7340 是运动控制模块，需要连接编码器、限位开关和电机驱动器，所以务必在上电前仔细核对所有I/O 接线的极性和电平，特别是编码器信号和驱动器使能信号，接错线轻则控制失效，重则烧毁驱动器。

维护建议: 对 NI PXI-7340 模块的维护主要在于环境控制和系统调校。由于运动控制系统的精度高度依赖于温度稳定，应确保 PXI 机箱的散热系统工作正常，避免PXI-7340 模块因过热导致控制环路性能下降。PXI-7340 本身是固态设计，无需日常校准，但整个运动控制系统（包括电机、驱动器、机械结构）需要定期进行参数调校，如PID 增益优化、摩擦补偿系数的更新，以适应机械磨损带来的特性变化。
