NI PXI-4461 模块 – 24位高精度动态信号采集 (DSA)，声学振动测试核心！

描述

NI PXI-4461：这块 NI 的24位动态信号采集 (DSA) 模块，是声学与振动测试的核心利器。它提供 4 个同步输入通道和 1 个输出通道，具备102.4 kS/s的高速采样率和超高动态范围。产品类型：DSA 模块，分辨率：24 位，采样率：102.4 kS/s，核心功能：声学/振动测量，IEPE 供电，抗混叠滤波。它是NVH、模态分析等动态测试的精度保障。

PXI-4461 产品详细说明

NI PXI-4461 模块，是 National Instruments (NI) 在动态信号分析 (DSA) 领域推出的高性能单槽 PXI 模块。在 PXI（PCI eXtensions for Instrumentation）的模块化框架下，PXI-4461 的定位是作为声学、振动和冲击测量的高保真数据采集前端 (Front-End)。它不是通用型的数据采集卡，而是针对动态信号的特性进行了深度优化和专业设计。

这块 NI PXI-4461 模块的核心技术在于其集成了24位的高性能模数转换器 (ADC)，提供了极高的动态范围 (Dynamic Range) 和低本底噪声 (Low Noise Floor)。这种高动态范围是采集声学信号（其幅度变化往往非常大）或振动信号（需要同时捕捉微弱的低频信号和突发的冲击信号）的必备条件。同时，PXI-4461 提供4个同步模拟输入通道和1个模拟输出通道，所有输入通道均能以最大 102.4 kS/s 的速率进行同步采样，这对于模态测试 (Modal Testing) 或多麦克风阵列的相位同步至关重要。为了方便连接工业标准的传感器，NI PXI-4461 模块内置了 IEPE (Integrated Electronics Piezo-Electric) 传感器供电功能，可以直接驱动带内置前置放大器的加速度计和高精度麦克风。通过 PXI 背板，PXI-4461 能够完美实现与其他 PXI 模块的纳秒级同步，构建出大规模、高保真的动态信号采集系统。

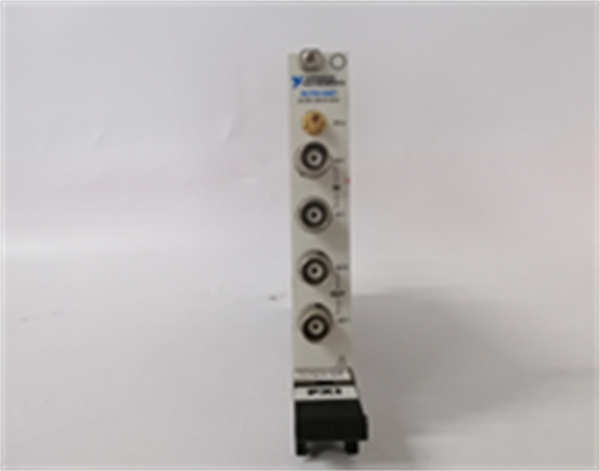

NI PXI-4461

PXI-4461 技术规格

主要特点和优势

超高24位分辨率与动态范围： 在动态信号测量中，分辨率和动态范围是决定数据质量的核心指标。PXI-4461 凭借其24位的 ADC，实现了超过 110 dB 的典型动态范围。这意味着它能够同时精确捕捉非常微弱（如背景噪音）和非常强烈（如冲击响应）的信号，避免了信号饱和或量化误差。对于进行精细的频谱分析 (Spectral Analysis) 或微弱故障诊断，NI PXI-4461 提供了无与伦比的信号保真度 (Signal Fidelity)。

IEPE 传感器和 TEDS 兼容： PXI-4461 内置了IEPE 恒流源，可以直接连接麦克风、高精度加速度计等工业标准的IEPE 传感器，无需外部信号调理器，大大简化了布线和现场设置。更进一步，它支持 TEDS (Transducer Electronic Data Sheet) 规范，模块可以自动读取传感器的校准信息、灵敏度等数据，自动配置采集参数，这对于大规模测试系统的自动化和防错具有革命性意义。

精确的系统同步和抗混叠滤波： PXI-4461 充分利用了 PXI 背板的优势，通过 PXI Star Trigger 等机制，实现了纳秒级的多模块同步。这在进行多通道声源定位、结构模态分析或阵列采集时至关重要。此外，PXI-4461 内置的抗混叠滤波器能够自动跟踪采样率，实时消除高频杂波可能导致的频率混叠 (Aliasing) 误差，确保原始数据的物理准确性。

灵活的输入输出功能： 除了 4 个同步输入通道，NI PXI-4461 还提供了1个模拟输出通道。这个输出通道可以与输入精确同步，用于激励-响应测试 (Excitation-Response Test)，比如结构模态测试中的扫频或随机信号激励，以及声学测试中的声源播放。这种集成式的输入/输出 (I/O) 设计使得 PXI-4461 成为一个完整的动态测试节点。

The NI PXI-4461 module is the dedicated solution for high-fidelity Dynamic Signal Acquisition (DSA) on the PXI platform. Its critical technical differentiation lies in the combination of a 24-bit ADC and a high, simultaneous sampling rate of 102.4 kS/s across all four input channels. This pairing delivers a typical 110 dB dynamic range, which is essential for accurately capturing signals with vastly different amplitudes, such as sound and vibration. The PXI-4461 simplifies sensor integration by providing built-in IEPE constant current excitation and TEDS compatibility, allowing direct connection and automatic configuration of standard accelerometers and microphones. Furthermore, it incorporates advanced features like anti-aliasing filters that automatically adjust with the sample rate to ensure the physical integrity of the acquired data. Through the PXI backplane, the NI PXI-4461 achieves nanosecond-level synchronization via the PXI Star Trigger, which is indispensable for applications like modal analysis and sound source localization where phase coherence is paramount.

应用领域

NI PXI-4461 模块的独特之处在于其对动态信号的高保真采集能力，使其成为以下领域的核心工具。

噪声、振动与平顺性 (NVH) 测试： 在汽车、家电、轨道交通等行业的研发和产线中，PXI-4461 用于采集发动机、车厢等部位的噪音和振动数据。其高动态范围能够精确分析低噪声下的异响和高频振动，帮助工程师优化产品声学性能。

结构模态和振动分析： 在桥梁、飞机机翼、大型机械等结构件的模态测试 (Modal Analysis) 中，PXI-4461 通过精确同步采集数百个加速度计的响应数据，结合其模拟输出通道进行激励，以确定结构的固有频率和模态振型，保障结构安全。

机器状态监测 (Condition Monitoring)： 在风力发电机、压缩机、泵等大型工业设备的预测性维护系统中，PXI-4461 实时采集轴承、齿轮箱的高频振动信号。其24位精度能够捕捉到微小的故障特征频率，实现早期故障诊断，避免非计划停机。

声学和水声测量： 在高精度声学实验室或水下声学研究中，PXI-4461 配合标准麦克风或水听器，进行声功率级测量、声源定位和信号处理，是环境噪音评估和产品声学性能验证的理想选择。

相关产品

PXI-4461 是 NI PXI 平台上的 DSA 核心，通常与以下产品型号配套或存在关联：

PXI-4462/4463： PXI-4461 的姊妹型号，通常提供更多通道（如 8 个同步通道），但在采样率或输出功能上可能略有不同。

PXI-447x 系列 DSA 模块： 专注于电压和应变等通用动态信号采集，通常通道数更多，是 PXI-4461 的高密度替代或互补方案。

PXIe-449x 系列 DSA 模块： PXI Express (PXIe) 版本的 DSA 模块，提供更高的通道密度和更强大的数据流带宽，是大规模阵列测试的升级方案。

PXI-81xx 系列控制器： 如 PXI-8106，是插入 PXI 机箱的嵌入式控制器，运行 LabVIEW/Sound and Vibration Toolkit 软件来处理 PXI-4461 采集的动态数据。

PXI-1033/1085 机箱： PXI-4461 所需的硬件载体，提供电源、高速总线和精密同步。

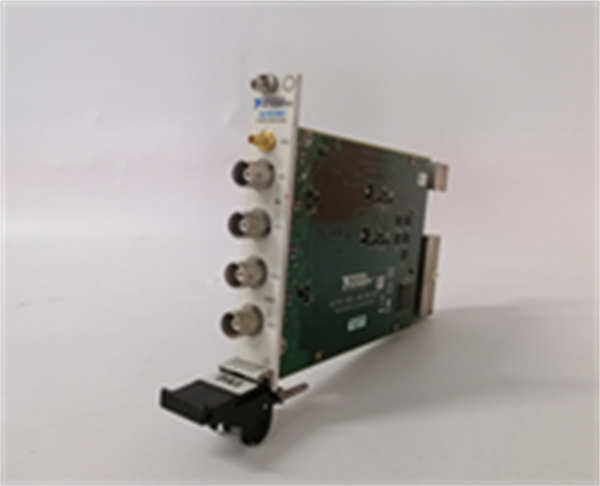

NI PXI-4461

安装与维护

安装前准备：在安装 NI PXI-4461 模块前，必须确保 PXI 机箱电源已完全切断，并严格遵守静电释放 (ESD) 规范。PXI-4461 应被正确插入 PXI 机箱的任一外围插槽，并确保前面板的锁定机构完全就位。由于 PXI-4461 涉及高精度动态信号，输入电缆必须使用高质量、屏蔽良好的BNC 或 SMB 同轴电缆，以防止外部电磁干扰 (EMI) 影响24位的测量精度。在使用 IEPE 供电时，务必确认传感器类型和供电电流设置与模块的软件配置一致。

维护建议：对 NI PXI-4461 模块的维护主要集中在校准和电缆完整性。PXI-4461 这种高动态范围的模块，应定期（通常为一年一次）进行溯源校准，特别是输入增益和频率响应的验证，以确保测量结果的绝对精度。在日常使用中，应避免不必要的插拔，并定期检查与 PXI-4461 连接的传感器电缆是否存在物理损坏或屏蔽层破损，因为电缆缺陷是动态信号系统中最常见的噪声引入源。同时，保持 PXI 机箱的散热系统工作正常，因为温度漂移会对PXI-4461 的低本底噪声性能产生影响。
