型号: FP-TB-1

品牌: National Instruments (NI)

核心功能: FieldPoint 分布式 I/O 系统专用接线终端底座，为 FP-AI-100、FP-AO-200 等模拟量模块提供现场信号连接接口

供货状态: 停产备件可询，库存动态管理，适用于遗留工业数据采集与控制系统维护

质保标准: 12个月质保，经全面测试

分类：

描述

关键技术规格

  • 产品型号: FP-TB-1
  • 制造商: National Instruments (NI)
  • 所属系统: FieldPoint 分布式 I/O 平台（常用于 Compact FieldPoint 或传统 FieldPoint 系统）
  • 兼容模块类型: 支持 FP-AI-100（8通道模拟输入）、FP-AO-200（4通道模拟输出）等标准模拟量模块
  • 接线方式: 可插拔螺丝端子（3.5 mm 间距），支持 12–24 AWG 导线
  • 通道数量: 最多支持 8 路模拟信号 + 公共端（具体取决于所插模块）
  • 隔离等级: 无内置隔离（依赖上层模块实现），端子间耐压 ≥ 300 VAC
  • 防护等级: IP20（适用于控制柜内安装）
  • 工作温度范围: 0°C 至 +55°C
  • 机械接口: 与 FieldPoint 模块通过 DIN 导轨卡扣及背板金手指连接，确保可靠电气接触

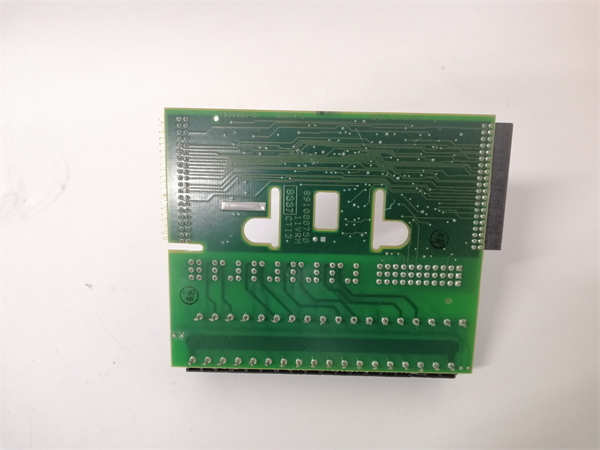

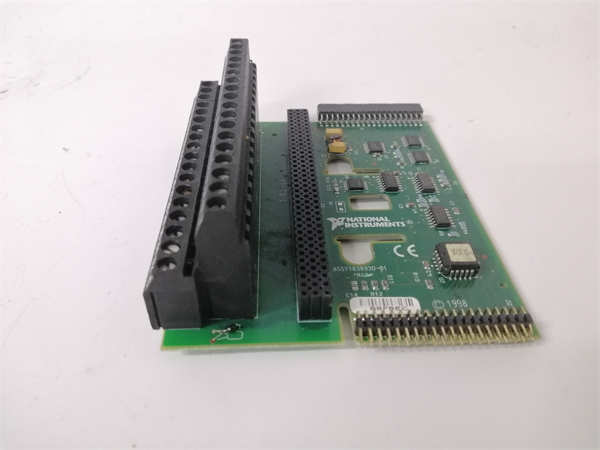

NI FP-TB-1

NI FP-TB-1

功能定位与应用场景分析

National Instruments FP-TB-1 是 FieldPoint 分布式 I/O 架构中的关键机械与电气接口组件，其核心作用是将现场传感器/执行器的模拟信号（如 4–20 mA、0–10 V）安全、可靠地引入 FP-AI 或 FP-AO 模块。该底座解决了传统直插式接线在振动环境或频繁维护场景下易松动、接触不良的问题，通过可插拔端子设计提升现场接线效率与长期连接稳定性。

虽然 FieldPoint 系统已逐步被 CompactDAQ 和 CompactRIO 平台取代，但在大量遗留系统中，FP-TB-1 仍是维持数据采集连续性的必要备件。

典型应用场景包括：

  • 场景一：用于水处理厂分布式监测站，作为 FP-AI-100 模块的配套底座，连接 pH、浊度、流量等 4–20 mA 传感器，实现远程水质监控。
  • 场景二：部署于实验室环境测试平台，配合 FP-AO-200 输出控制信号至比例阀或加热器，依赖其端子可维护性支持频繁实验接线变更。
  • 场景三：作为已停用多年的 FieldPoint 系统的关键替换件，用于维持老旧设备的数据采集功能，避免因底座损坏导致整个 I/O 模块失效。

质量标准与测试流程

我们深知，一个存在接触电阻异常或端子松动的底座可能导致信号漂移、通道失效甚至模块误判。因此，我们对每一台 FP-TB-1 执行严格的机械与电气验证：

  • 外观与清洁：检查端子排完整性、螺丝紧固力矩、DIN 卡扣结构及金手指接触面，清除氧化物与异物，确保无裂纹或变形。
  • 机械适配测试：将标准 FP-AI-100 模块反复插拔 ≥10 次，验证卡扣保持力与金手指对准精度，确保无虚接风险。
  • 电气导通测试：使用微欧计测量每路端子到对应模块引脚的接触电阻（要求 < 10 mΩ），并验证公共端（COM）连通性。
  • 绝缘与耐压测试：施加 500 VDC 测试相邻端子间及端子对地绝缘电阻（要求 > 100 MΩ）。
  • 质保承诺：仅通过全部机械与电气测试的底座方可出库，并提供12个月质保，覆盖端子松动、接触不良、结构断裂等关键失效模式。

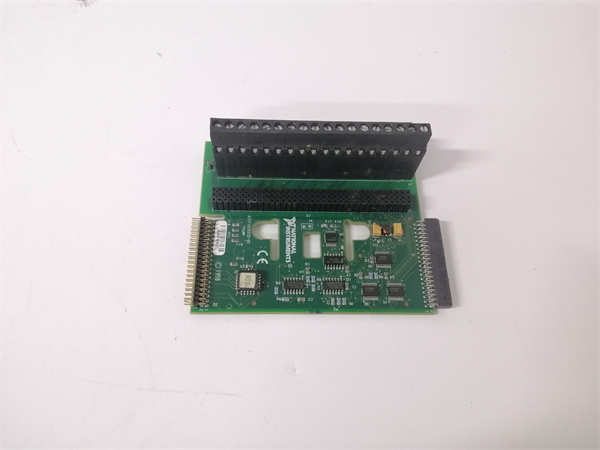

NI FP-TB-1

NI FP-TB-1

兼容性与升级路径 (技术支持)

为确保 FP-TB-1 与您的现有 FieldPoint 系统完全匹配，请重点核对以下信息：

  • 硬件/固件：FP-TB-1 为无源机械底座，无固件；但必须与指定模拟量模块（如 FP-AI-100、FP-AO-200）配套使用，不兼容数字量模块（如 FP-DI-301）。
  • 配套组件：需使用原厂或认证替代端子螺丝；若现场导线较粗（>18 AWG），建议预焊端头以确保夹紧力。
  • 替代关系：FieldPoint 系统已停产，NI 推荐迁移至 CompactDAQ（用于机架式采集）或 CompactRIO（用于嵌入式控制）。对于仅需局部替换的用户，FP-TB-1 仍是唯一兼容方案。
