NI CFP-AI-111 模拟量输入模块 – 16通道，16位分辨率，工业级信号采集。

描述

NI CFP-AI-111：这块模拟量输入模块，那是工业界里的“硬通货”！它能精准采集16通道4-20mA电流信号，专治各种工业传感器数据采集。它拥有16位分辨率，支持热插拔，能扛住-40℃到70℃的极端温度。分辨率：16位，通道数：16个，工作温度：-40℃至70℃。专治各种工业“疑难杂症”。别瞅了，原厂正品，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病！

产品详细说明

CFP-AI-111 产品概述

在工业自动化和测试测量这个圈子里，National Instruments（NI）的大名，那是响当当的。今天咱们要聊的这块CFP-AI-111，就是NI在Compact FieldPoint和FieldPoint平台上的一个经典模块。这块NI CFP-AI-111可不是个简单的模块，它是工业数据采集系统的“千里眼”，专门负责把现场各种传感器、变送器发出的电流信号，比如4-20mA，高精度、高可靠地采集回来，然后交给控制系统进行处理。

这块NI CFP-AI-111模块的核心价值，就在于它的高精度和高可靠性。它提供了16个单端模拟量输入通道，每个通道都有16位的分辨率，这意味着它能捕捉到非常微小的信号变化，为你的控制系统提供更精确、更真实的数据。它的设计考虑到了恶劣的工业环境，内置了强大的滤波和保护电路，能有效抵御电磁干扰。作为NI Compact FieldPoint平台的一部分，这块CFP-AI-111能够无缝地和NI的RTOS（实时操作系统）或者其他NI软件工具集成，让你的系统开发和部署变得异常轻松。

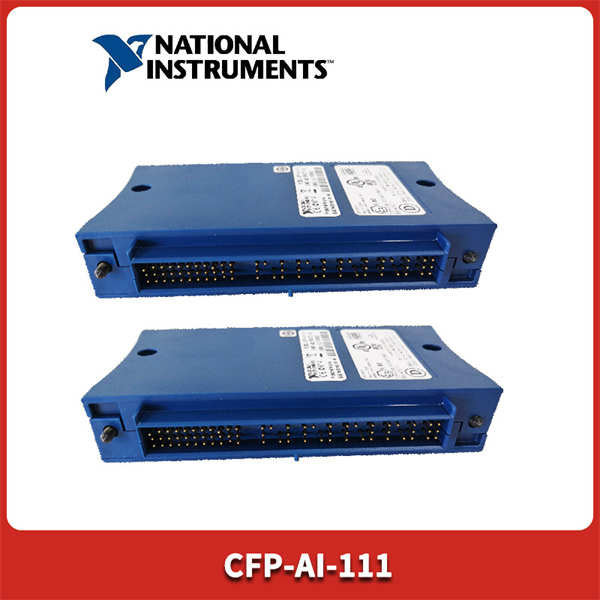

NI CFP-AI-111

CFP-AI-111 技术规格

主要特点和优势

咱们这块 NI CFP-AI-111 模块，它最大的特点和优势，就是为工业现场而生，从里到外都透着一股子“皮实”劲儿。首先，它有16个通道，这在很多中等规模的应用中，能让你用一个模块搞定所有采集任务，省钱又省事。它的16位分辨率，能够确保测量精度（Measurement Accuracy），这对于那些对数据质量有高要求的应用来说，简直是“硬指标”。

更牛的是，CFP-AI-111 在抗干扰方面下了真功夫。它内置了软件可配置的梳状滤波器（Comb Filter），可以针对常见的50Hz和60Hz工频干扰进行有效抑制，确保采集到的数据是“干净”的，不受现场电气噪声（Electrical Noise）的影响。它的过流保护（Overcurrent Protection）和瞬态过压保护（Transient Overvoltage Protection），就像给模块穿上了“防弹衣”，能有效保护你的设备不受意外电流和电压尖峰的伤害，大大提高了系统的可靠性（Reliability）。而且，它还支持热插拔（Hot-Swappable），这意味着你可以在系统带电的情况下，更换或者安装这块 NI CFP-AI-111 模块，无需停机，这对于24/7不间断生产的工厂来说，简直是神一样的存在。它的宽温设计（-40°C to 70°C），也让它在极寒或酷热的环境下都能稳定工作，没毛病。

The NI CFP-AI-111 module is an analog input solution engineered for the demanding requirements of industrial data acquisition. Its primary strengths lie in its high-resolution measurement capabilities and robust design. Featuring 16 single-ended channels with 16-bit resolution, the CFP-AI-111 delivers precise and accurate current measurements, which is crucial for applications where data integrity is paramount. The module is also equipped with advanced signal conditioning, including a software-configurable comb filter, providing superior rejection of electrical noise at common power line frequencies (50 and 60 Hz). This ensures that the acquired data is clean and reliable, even in harsh and electrically noisy industrial environments. Furthermore, the CFP-AI-111 offers a rugged, hot-swappable design that simplifies maintenance and system upgrades, as modules can be replaced without shutting down the entire system. With built-in overcurrent and transient overvoltage protection, the module is well-protected against electrical faults, enhancing system durability and longevity. Its wide operating temperature range makes it suitable for deployment in a variety of extreme conditions. The NI CFP-AI-111 is an excellent choice for a wide range of industrial applications, providing a reliable and high-performance solution for current signal acquisition.

应用领域

这块NI CFP-AI-111 模块的应用场景，那真是多如牛毛。只要是需要精准采集工业电流信号的地方，它都能派上用场。在石油化工行业，它可以用来连接各种压力变送器、流量计和温度传感器，实时监控生产过程中的关键参数。在电力行业，CFP-AI-111 可以用来采集电网中的电流互感器信号，进行电力参数的监控和分析。

在制造业中，NI CFP-AI-111 模块可以用于对各种自动化设备进行数据采集，比如注塑机、CNC机床等，通过采集设备的电流信号来判断设备运行状态，进行预测性维护（Predictive Maintenance）。此外，它在环境监测、水处理、楼宇自动化等领域也都有广泛的应用。它的16通道设计，让它能够轻松应对一个区域内的所有传感器数据采集，大大简化了布线和系统架构，是构建分布式数据采集（Distributed Data Acquisition）系统的理想选择。

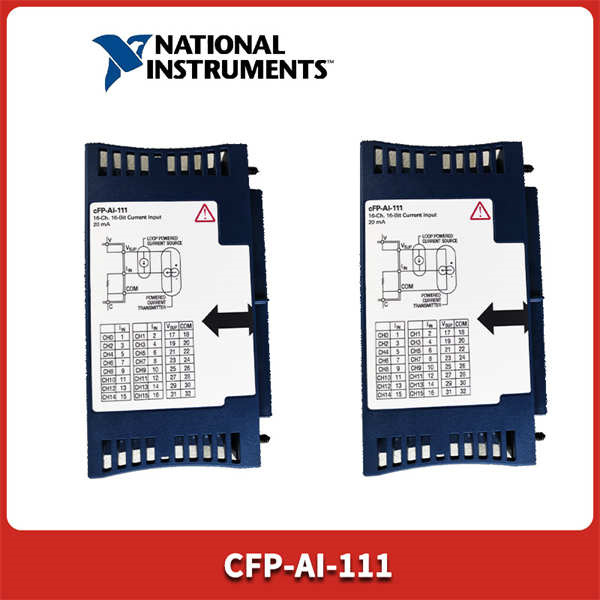

NI CFP-AI-111

相关产品

与 NI CFP-AI-111 模块相关联的其他产品，主要是National Instruments Compact FieldPoint平台中的其他I/O模块，以及一些升级或替代型号。所有产品型号都需要加粗显示。

NI CFP-AI-110：这是 CFP-AI-111 的兄弟型号，功能类似，但它有8个通道，并且支持电压和电流两种输入模式，灵活性更高。

NI CFP-AI-100：这是一个更基础的模拟量输入模块，通常在分辨率或通道数上有所差异，适用于更简单的应用。

NI FP-1000：这是Compact FieldPoint的控制器模块，需要配合 CFP-AI-111 使用，作为整个系统的“大脑”。

NI 9208：由于 CFP-AI-111 已经被NI公司停产，这款C系列模块NI 9208通常被推荐作为其替代品。它同样是16通道电流输入模块，但在技术参数和兼容平台上有所升级。

安装与维护

安装前准备: 在安装 NI CFP-AI-111 模块前，虽然它支持热插拔，但为了稳妥起见，最好还是在系统断电的情况下进行。然后，确保你的Compact FieldPoint控制器和背板都已经正确安装。将模块从包装中取出，小心地将其推入背板上的空槽位，听到“咔哒”一声，表示模块已经安装到位。最后，根据接线图，将你的传感器或变送器的电流信号正确地连接到模块的接线端子上。

维护建议: NI CFP-AI-111 模块本身非常耐用，日常维护工作量不大。最主要的是定期检查模块前面的LED状态指示灯，确保OK灯是绿色的，如果有任何故障指示灯亮起，需要及时排查。要保持模块所在的控制柜内部的清洁干燥，避免灰尘和潮湿影响模块的散热和电气性能。由于它支持热插拔，在进行接线检查或更换模块时，可以不用停机，但务必小心操作，防止静电损坏。
