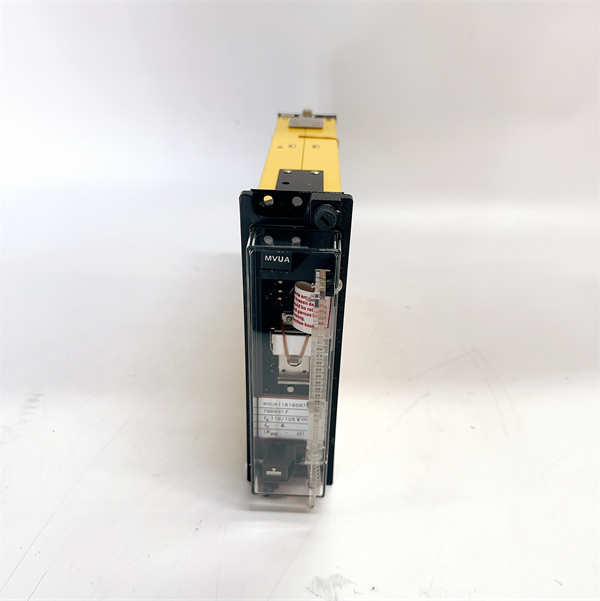

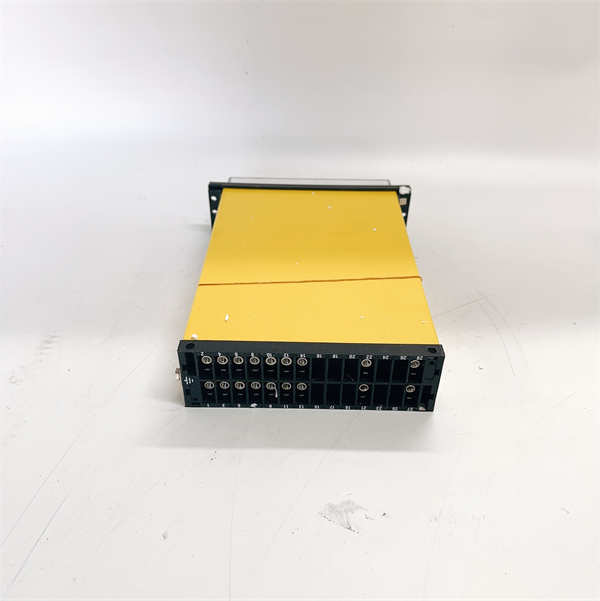

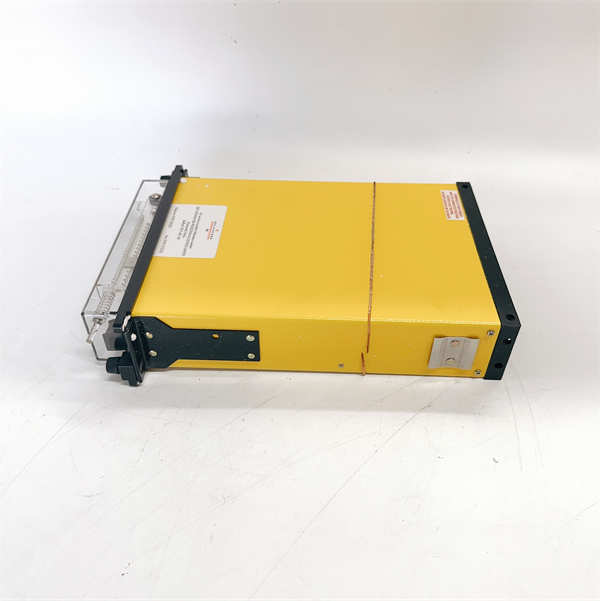

MVUA11B1BD0784B ALSTOM 单相欠电压交流继电器

Description

MVUA11B1BD0784B ALSTOM单相欠电压交流继电器(现已被GE收购)是ALSTOM(现为GE)旗下MVUA11系列的一款可靠且经济实用的单相交流欠电压保护继电器。这款继电器专为监测单相交流电路中的电压而设计，当检测到电压值跌落至预先设定的整定值以下时，能够迅速发出报警或跳闸信号，从而有效地保护连接的电气设备和系统免受欠电压运行可能造成的损害。持续的欠电压可能会导致电机过载、设备效率降低，甚至引发更严重的故障。因此，MVUA11B1BD0784B ALSTOM单相欠电压交流继电器在自动化系统中扮演着重要的角色，通过及时响应欠电压状况，触发保护动作，确保设备和系统的安全稳定运行。这款继电器以其结构紧凑、安装简便和维护方便的特点，广泛应用于各种工业和商业领域的单相交流保护场合，是构成完整保护方案中不可或缺的组成部分。

MVUA11B1BD0784B ALSTOM

技术规格

产品型号:MVUA11B1BD0784B

制造商:ALSTOM(现为GE)

产品类型:单相欠电压交流继电器

额定电压:根据具体配置而定(例如：AC 100V,110V,220V等)

电压整定范围:可调节，具体范围取决于型号规格

时间延迟:可调节，通常具有瞬时和延时动作特性

辅助电源:根据具体配置而定(例如：AC/DC 24-250V)

输出触点:至少一组报警或跳闸输出触点，常开(NO)或常闭(NC)可选

触点容量:具有一定的分断能力，能够驱动小型断路器或中间继电器

功耗:较低

绝缘强度:符合相关绝缘标准

安装方式:面板安装或导轨安装

工作温度:-25°C至+70°C(典型值)

主要特点和优势

MVUA11B1BD0784B ALSTOM单相欠电压交流继电器以其可靠性、经济性和易用性而著称，为单相交流电路提供有效的欠电压保护。

可靠性高：采用成熟的电磁或固态技术，设计坚固耐用，能够长期稳定运行，提供可靠的欠电压保护功能。

易于整定和维护：通常配备直观的刻度盘或旋钮，方便用户进行电压整定和时间延迟选择，简化了现场设置和调整过程，降低了维护难度。

经济实用：作为一款基础的欠电压保护继电器，MVUA11B1BD0784B在保证基本保护功能的前提下，具有较高的性价比，是成本敏感型应用的理想选择。

灵活的时间延迟：根据不同的应用需求和系统协调要求，用户可以设置合适的瞬时或延时动作特性，以避免因短暂的电压波动而引起的误动作。

辅助电源灵活：提供多种交直流辅助电源电压规格，使其能够适应不同的电力系统和控制电压环境。

MVUA11B1BD0784B ALSTOM

应用领域

MVUA11B1BD0784B ALSTOM单相欠电压交流继电器广泛应用于各种需要单相交流欠电压保护的场合。

单相电动机保护：防止单相电动机在低电压下长时间运行导致过电流、过热和效率降低，从而延长电动机的使用寿命。

单相变压器保护：监测单相变压器输入或输出电压，防止因系统故障引起的低电压对变压器造成不利影响。

工业过程控制：确保关键单相工业设备在稳定的电压下运行，避免因低电压导致的生产中断或设备损坏。

照明电路保护：监测照明电路电压，防止因线路压降过大影响照明设备的正常工作。

欠压闭锁：与其他保护继电器配合使用，实现欠压闭锁功能，例如在低电压情况下禁止某些设备的启动或切除某些非重要负荷。

相关产品

与MVUA11B1BD0784B ALSTOM单相欠电压交流继电器同系列的MVUA11系列可能还包含其他型号，它们可能在电压整定范围、时间延迟选项、辅助电源规格和触点配置等方面有所不同，以适应更广泛的应用需求。此外，ALSTOM(GE)还提供更高级的多功能保护继电器，例如MiCOM P2xx系列，这些继电器集成了更全面的保护功能、更精确的测量和更强大的通信能力，适用于更复杂的电力系统保护场景。在构建完整的保护系统中，MVUA11B1BD0784B通常与断路器、接触器或跳闸线圈等执行机构配合使用，当检测到欠电压时，继电器动作并驱动这些执行机构切断故障电路或发出报警信号。

安装与维护：安装前准备：在安装MVUA11B1BD0784B ALSTOM单相欠电压交流继电器之前，请务必仔细阅读并遵循相关的安装手册和接线图。核对继电器的型号和规格是否与设计要求一致，特别是额定电压、电压整定范围和辅助电源电压等。检查包装和设备外观是否完好，没有任何运输损坏。确保安装环境符合规定的温度和湿度要求，并选择合适的安装位置，避免强电磁干扰。准备好正确的接线图、安装工具和所需的连接电缆。按照接线图准确连接电压输入、辅助电源和输出到报警或跳闸回路的线路，确保接线牢固可靠，并进行必要的绝缘检查。

维护建议：为了确保MVUA11B1BD0784B ALSTOM单相欠电压交流继电器的长期可靠运行，建议定期进行维护。定期检查继电器的接线端子是否紧固，是否存在松动或腐蚀现象。定期清洁继电器表面的灰尘和污物，保持良好的通风散热。定期检查继电器的指示灯或动作指示器是否工作正常。建议定期进行功能测试，例如通过逐步降低输入电压来验证继电器是否能够按照设定的整定值和时间延迟正确动作。所有的维护和测试工作应由具备专业资质的人员进行，并严格遵守相关的安全规程和操作流程。

MVUA11B1BD0784B ALSTOM

产品保障

GE Grid Solutions（原ALSTOM Protection&Control）对MVUA11B1BD0784B ALSTOM单相欠电压交流继电器提供一定的产品质量保障。我们保证产品在出厂前经过一定的质量控制和测试，符合相关的行业标准。在规定的质保期内，对于因制造缺陷或材料问题导致的产品故障，我们将提供免费的维修或更换服务。
