MTL 8507-BI-DP PROFIBUS-DP 总线接口模块 (BIM) – 链接PAC8000 I/O，高效可靠！

描述

MTL 8507-BI-DP：这块PROFIBUS-DP 总线接口模块 (BIM)，那是工业通信里的“硬通货”！核心功能：在PAC8000系列I/O模块与PROFIBUS-DP主站之间建立高速通信链路，支持最多24个I/O模块。它专为严苛工业环境设计，确保数据快速采集、可靠传输，并提供扩展诊断功能。别瞅了，原厂正品，售后无忧，咱家就是你搞定工业通信的靠山，没毛病！

MTL 8507-BI-DP 产品概述

MTL 8507-BI-DP 是伊顿（Eaton）旗下MTL品牌为PAC8000系列分布式I/O系统设计的一款高性能 PROFIBUS-DP 总线接口模块（BIM）。它在工业自动化架构中扮演着“翻译官”和“通信枢纽”的角色，主要功能是作为PROFIBUS-DP网络的从站，实现PAC8000系列I/O模块（如模拟量、数字量输入输出模块）与上层PROFIBUS-DP主站（通常是PLC或DCS）之间的数据高速、可靠交换。

这款 MTL 8507-BI-DP 能够从连接的I/O模块高速采集数据，并以高达 12 Mbaud 的PROFIBUS网络速度将数据提供给主站，从而使控制系统能够快速响应过程条件的变化。它支持多达24个I/O模块的连接，能够处理大量的现场信号。除了常规的循环数据交换（读输入、写输出）外，MTL 8507-BI-DP 还支持 PROFIBUS扩展诊断 功能，能够提供关于BIM自身、I/O模块健康状况以及通道状态的详细信息，例如高低报警、开路、线路故障等异常情况，这对于系统故障排查和预防性维护至关重要。

更值得一提的是，MTL 8507-BI-DP 还具备 冗余操作 能力，当配置双BIM时，可以增强系统的可靠性和可用性。它还支持 HART Pass-through 功能，允许上层系统直接对连接的HART设备进行监控和配置，无需额外的硬件。通过使用GSD文件在PROFIBUS配置工具中进行参数化，MTL 8507-BI-DP 提供了灵活的配置方式，使其成为工业过程控制、石油和天然气、化工等行业中，需要高可靠、高性能PROFIBUS通信解决方案的理想选择。

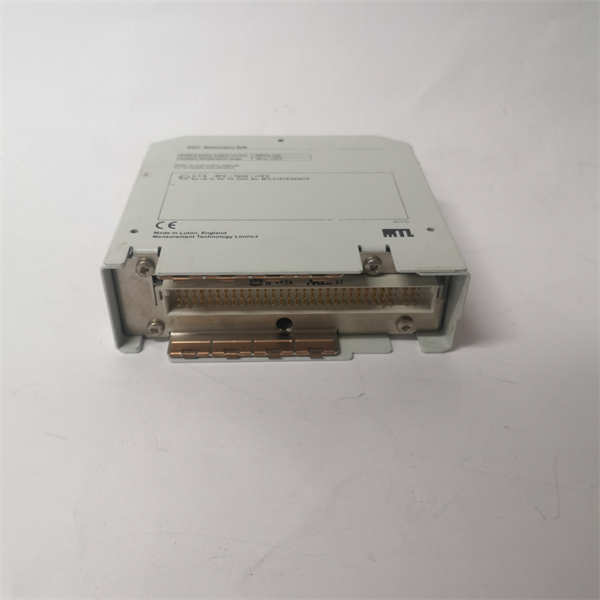

MTL 8507-BI-DP

MTL 8507-BI-DP 技术规格

主要特点和优势

MTL 8507-BI-DP 这块总线接口模块，那可真是工业通信领域里的“王牌选手”！它最大的特点，就是实现了 高速、可靠的 PROFIBUS-DP 通信。想想看，高达 12 Mbaud 的数据传输速率，对于需要实时响应的工业过程来说，简直是“火箭速度”🚀，确保了控制器能够迅速获取现场数据并发出指令，极大地提升了系统的响应能力。而且，它支持 冗余操作，这意味着你可以配置两个 8507-BI-DP 模块，一旦其中一个出现故障，另一个能立即无缝接管，就像给你的通信线路上了“双保险”，大大提高了系统的可用性和稳定性，避免了生产中断的风险。

这块 MTL 8507-BI-DP 的另一大亮点是它那“火眼金睛”般的 扩展诊断功能。它不仅仅告诉你通信是否正常，还能提供关于连接的I/O模块和每个通道的详细健康状态信息，比如哪些点位开路了，有没有过压，甚至能检测到线路故障。这就像给你的自动化系统装上了“智能医生”，一旦出现异常，能快速定位问题，大大缩短了故障排除时间，减少了维护成本。

此外，它还具备 HART Pass-through (HART 透传) 功能，这对于需要集成智能现场仪表的系统来说，简直是“神来之笔”。你可以直接通过PROFIBUS网络，对连接到PAC8000 I/O模块上的HART设备进行配置和诊断，无需额外的HART调制解调器或专用工具，简化了设备管理，提高了工作效率。它还支持多达 24个I/O模块 的连接，这意味着一个 8507-BI-DP 就能管理大量的现场信号，实现了高密度I/O的集中管理。这些特点共同使得 MTL 8507-BI-DP 成为需要高性能、高可靠、高诊断能力以及灵活集成的PROFIBUS通信解决方案的理想选择，尤其是在对安全性、可靠性要求极高的危险区域应用中，更是不可或缺的关键组件。

应用领域

MTL 8507-BI-DP 这块总线接口模块，它的应用场景简直就是“量身定制”，专为那些对通信可靠性和数据完整性有“硬杠杠”要求的关键工业领域而生。

首先，最核心的应用是在 石油和天然气行业。无论是陆上油气田、海上钻井平台、管道运输站，还是复杂的炼油厂和化工厂，这些地方往往存在易燃易爆的危险区域。MTL 8507-BI-DP 作为PAC8000分布式I/O系统的一部分，能够安全、可靠地将现场的各类传感器（如温度、压力、流量、液位）和执行器（如阀门、泵）的数据，通过PROFIBUS-DP网络高速传输到中央控制系统（DCS/PLC），确保生产过程的稳定运行和安全联锁。

其次，在 化工和制药行业，涉及到高危物料处理和精密工艺控制时，MTL 8507-BI-DP 同样发挥着关键作用。它保障了关键参数的实时监控和控制指令的准确下达，对于防止泄漏、爆炸等事故，以及确保产品质量和生产效率至关重要。

此外，它也广泛应用于 电力、水处理、冶金 等大型过程工业领域，在这些环境中，通常需要将大量的现场I/O信号高效、可靠地集成到PROFIBUS控制网络中。MTL 8507-BI-DP 凭借其高带宽、冗余支持和强大的诊断功能，确保了这些关键基础设施的顺畅运行和有效管理。总之，任何需要将分布式I/O可靠地集成到PROFIBUS-DP网络，并对通信质量和系统诊断有高要求的工业应用，MTL 8507-BI-DP 都是一个非常合适的选择。

相关产品

与 MTL 8507-BI-DP 紧密相关的，主要是MTL PAC8000系列的其他模块以及PROFIBUS-DP网络中的其他设备，它们共同构成了完整的分布式I/O和通信系统。

MTL PAC8000 系列 I/O 模块：

MTL 8104-DI-HR：高密度数字量输入模块。

MTL 8105-DO-HR：高密度数字量输出模块。

MTL 8106-AI-RT：高密度模拟量输入模块 (RTD/TC)。

MTL 8107-AO-HR：高密度模拟量输出模块。

这些I/O模块直接连接到 8507-BI-DP 所安装的载体（Carrier）上，由BIM负责与PROFIBUS主站通信。

MTL PAC8000 系列载体 (Carrier)：

MTL 8701-CA-BI：这种载体通常用于安装 8507-BI-DP 等总线接口模块，并为它们提供电源和与I/O模块的通信连接。

MTL 8502-BI-DP：这是MTL的另一个PROFIBUS-DP总线接口模块，可能在性能、支持的模块数量或某些功能上与 8507-BI-DP 有所不同，但在功能上相似。

MTL 8510-NS-MO Node Services Module：可能用于更高级别的节点管理、配置备份或提供额外的诊断功能。

PROFIBUS-DP 主站模块/PLC/DCS：与 MTL 8507-BI-DP 进行通信的上层控制器，例如西门子S7系列PLC的PROFIBUS模块、ABB或Emerson的DCS控制器等。

PROFIBUS DP 电缆和连接器：用于构建PROFIBUS-DP网络的基础物理介质，如标准RS485电缆、DB9连接器等。

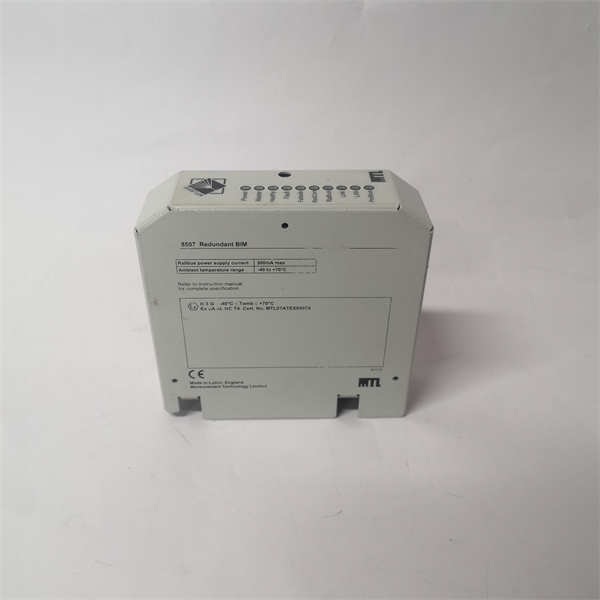

MTL 8507-BI-DP

安装与维护

安装前准备：在安装 MTL 8507-BI-DP 之前，兄弟你可得把“功课”做足了！首先，务必仔细阅读MTL官方的安装手册，那可是“武功秘籍”！确认你的PAC8000载体（Carrier）型号与 8507-BI-DP 兼容，并且控制柜内的空间充足，散热良好。MTL 8507-BI-DP 是通过载体供电的，所以要确保载体的电源稳定。接线时，PROFIBUS-DP的通信线（RS485）要严格按照标准进行，使用屏蔽电缆，并确保终端电阻设置正确，这对于高速通信的稳定性至关重要。别忘了，静电这小妖精，对精密电子元件可是“致命杀手”，操作时务必穿戴防静电手环，做好接地，避免静电损害模块。

维护建议：对于 MTL 8507-BI-DP 的日常维护，它自身设计得很坚固，但“三分靠维修，七分靠保养”。最关键的就是 保持工作环境的清洁和干燥，避免灰尘、油污和潮气侵蚀。定期检查模块及其安装载体上的所有接线端子，看看有没有松动或腐蚀的迹象，特别是PROFIBUS通信线缆，任何虚接都可能导致通信中断。

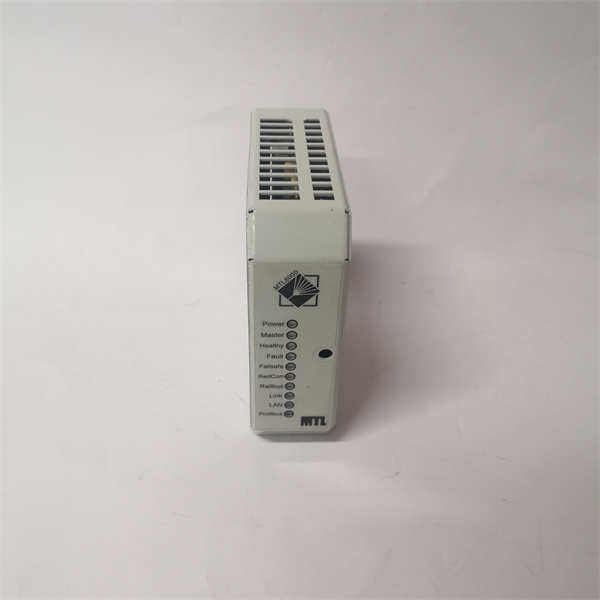

MTL 8507-BI-DP 具备强大的诊断功能，可以通过其面板上的LED指示灯（例如电源状态、LAN活动、轨总线状态）进行初步故障判断。当系统出现通信异常或I/O模块故障时，这些指示灯会提供重要的线索。如果需要更深入的诊断，可以通过连接到PROFIBUS主站的配置软件，查看 MTL 8507-BI-DP 提供的扩展诊断信息，这就像给你的系统做了一次“全面体检”，能快速定位问题。记住，任何涉及 MTL 8507-BI-DP 的维修或更换，都必须由经过专业培训的人员进行，而且必须在断电并确保安全的前提下操作，防止触电或设备损坏。遵循这些维护建议，才能让你的 MTL 8507-BI-DP 长期稳定地为你的工业系统“保驾护航”！
