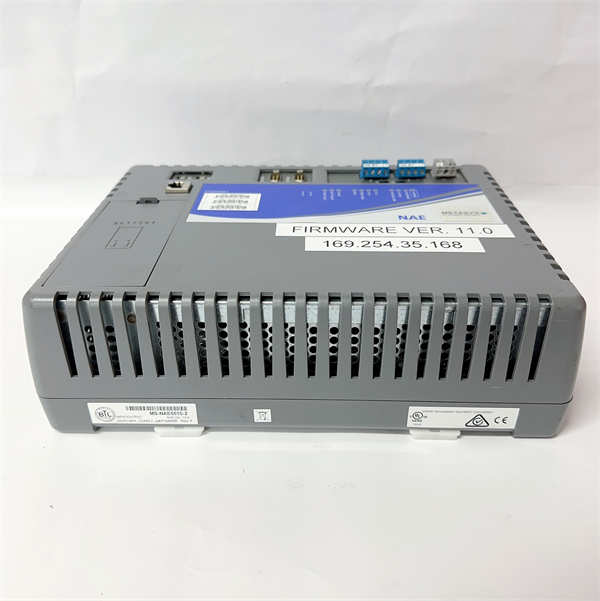

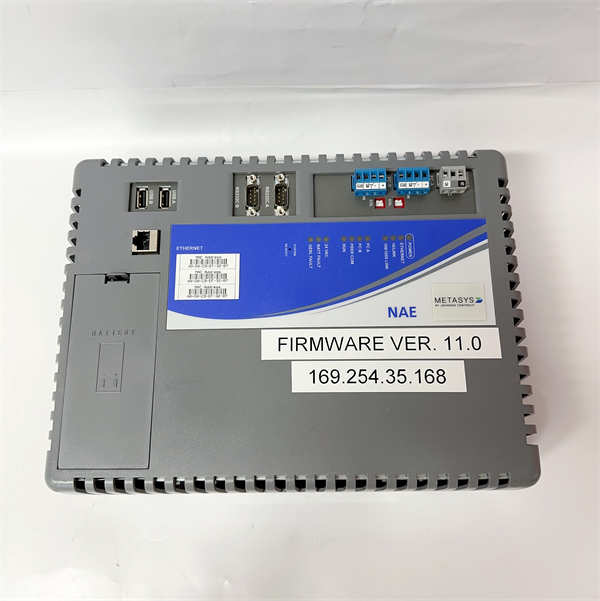

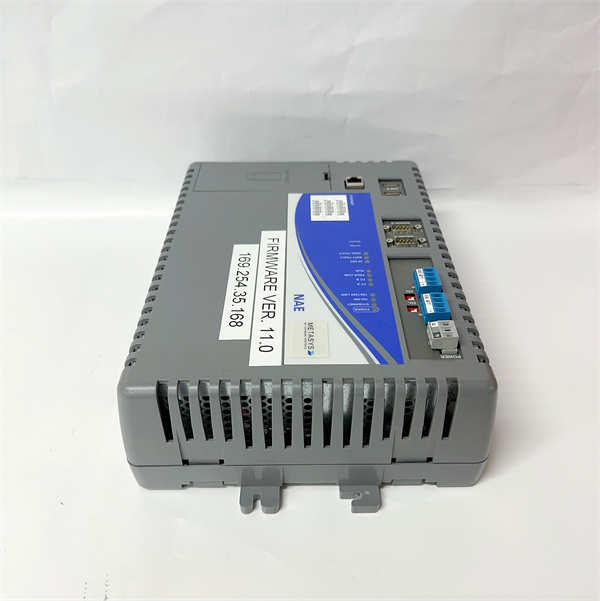

MS-NAE5510-2 JOHNSON 网络自动化引擎

描述

Johnson Controls MS-NAE5510-2是一款功能强大的网络自动化引擎（NAE），隶属于业界知名的Metasys®楼宇自动化系统家族。作为一款基于以太网的领先supervisory control device，MS-NAE5510-2专为现代智能建筑的复杂需求而设计，旨在实现对暖通空调（HVAC）、照明、安防及其他关键楼宇子系统的高效集成与智能化管理。它通过提供一个统一的平台，汇集来自不同现场设备的数据，执行复杂的控制逻辑，并使用户能够通过直观的Web界面进行实时监控和操作。在自动化系统中，Johnson Controls MS-NAE5510-2定位为关键的网络层管理设备，不仅能够独立管理中小型楼宇的自动化需求，还能作为大型分布式Metasys®系统架构中的核心节点，与应用与数据服务器（ADS/ADX）或其他NAE设备协同工作，实现卓越的系统可扩展性和信息共享。

这款网络自动化引擎的核心价值在于其强大的集成能力、灵活的配置选项以及对开放协议的广泛支持，特别是其对BACnet®MS/TP和N2总线的双重支持能力，使其能够无缝接入和管理Johnson Controls及第三方厂商的各类现场控制器和设备。Johnson Controls MS-NAE5510-2的引入，极大地提升了楼宇运营效率，优化了能源消耗，增强了环境舒适度和安全性，为楼宇管理者提供了前所未有的洞察力和控制力，是实现高效、智能、可持续楼宇运营的理想选择。其坚固的设计和可靠的性能确保了在各种商业和工业环境下的长期稳定运行。

MS-NAE5510-2 JOHNSON

技术规格

产品型号:MS-NAE5510-2

制造商:Johnson Controls

产品类型:网络自动化引擎(Network Automation Engine)

电源要求:24 VAC,50/60 Hz(20 VAC最小至30 VAC最大)

功耗:最大50 VA

处理器:Intel Atom®处理器(具体型号视版本而定，例如1.6 GHz)

内存:4 GB闪存(用于操作系统和数据存储),1 GB SDRAM(用于运行数据)

通信接口:1个以太网口(10/100/1000 Mbps,RJ-45)，2个RS-485，2个RS-232-C，2个USB口

支持现场总线:2路N2总线或2路BACnet MS/TP(RS-485)，或1路N2与1路BACnet MS/TP

工作温度:0°C至50°C(32°F至122°F)

工作湿度:10%至90%RH,无冷凝

外形尺寸(高x宽x深):约226 mm x 332 mm x 96.5 mm(8.9 in.x 13.1 in.x 3.8 in.)

安装方式:DIN导轨安装或平面螺丝安装

主要特点和优势

Johnson Controls MS-NAE5510-2作为Metasys®系统中的核心supervisory设备，提供了一系列卓越的功能和显著优势，旨在优化楼宇管理和运营效率。其最突出的特点之一是强大的集成和互操作性。MS-NAE5510-2支持多种通信协议，特别是能够灵活配置以支持两个N2总线通讯干线，或两个BACnet MS/TP通讯干线，亦或各一个N2和BACnet MS/TP干线。这种灵活性使其能够广泛兼容Johnson Controls自有的现场设备控制器（如FEC、FAC系列）以及众多第三方设备，为用户提供了极大的选择自由度和系统扩展能力。

Web化管理与便捷访问:

MS-NAE5510-2内置了Johnson Controls的Site Management Portal(SMP)用户界面。用户可以通过标准的Web浏览器从任何联网的计算机或移动设备安全地访问系统，进行配置、监控、故障诊断、数据趋势分析和日程安排等操作，无需安装专门的客户端软件。这种便捷的访问方式大大提高了管理效率和响应速度。

全面的楼宇控制功能:

该引擎提供全面的楼宇自动化功能，包括高级日程管理、精密的报警与事件管理、趋势数据记录与分析、以及能源管理策略的实施。通过MS-NAE5510-2，用户可以轻松定义和执行复杂的控制逻辑，实现对HVAC系统、照明系统、安防系统等的协同控制，从而确保最佳的舒适度、安全性和能源效率。

可靠性与可扩展性:

Johnson Controls MS-NAE5510-2采用工业级硬件设计，配备数据保护电池（如MS-BAT1010-0）以在断电情况下保护数据完整性。其模块化设计和强大的网络功能，使其既能胜任中小型项目的独立supervisory控制，也能作为大型分布式网络架构中的一员，与其他NAE设备或更高级别的服务器（如ADS/ADX）无缝协作，满足不断增长的系统需求。这种可扩展性确保了用户在楼宇自动化系统上的长期投资回报。

MS-NAE5510-2 JOHNSON

应用领域

Johnson Controls MS-NAE5510-2网络自动化引擎凭借其强大的功能和灵活性，广泛应用于各种类型和规模的楼宇自动化项目中。其核心应用在于为商业综合体、办公楼、大型零售中心等提供全面的环境控制和能源管理。在这些场所，MS-NAE5510-2能够集成控制复杂的HVAC系统，包括中央制冷站、空气处理单元、VAV末端等，同时协调照明控制、智能遮阳等系统，以创造舒适的室内环境并显著降低能耗。

医疗保健和教育机构也是MS-NAE5510-2的重要应用领域。医院、诊所、大学校园和中小学对环境的稳定性、空气质量以及特定区域（如手术室、实验室）的精确控制有着严苛的要求。MS-NAE5510-2能够提供可靠的监控和控制，确保关键环境参数的稳定，同时通过其报警和事件管理功能，及时通知管理人员任何异常情况，保障运营安全。此外，在数据中心、工业设施以及政府建筑中，该设备同样扮演着关键角色，通过对精密空调、电力监控、门禁安防等系统的集成管理，提升运营可靠性和效率。Johnson Controls MS-NAE5510-2的应用，旨在帮助各行各业的客户实现对其楼宇设施的智能化、精细化管理，从而达到节能减排、降本增效的运营目标。

相关产品

以下是一些与Johnson Controls MS-NAE5510-2相关的产品型号，它们可以协同工作或作为替代/升级选项：

MS-NAE3510-2:一款较小容量的网络自动化引擎，适用于点数较少或预算有限的项目，同样支持N2和BACnet MS/TP。

MS-NAE4510-2:中等容量的网络自动化引擎，功能与MS-NAE5510-2相似，但支持的现场设备数量和网络规模有所不同。

MS-NAE5510-3:MS-NAE5510-2的后续或增强版本，可能在处理器性能、内存或特定功能上有所提升。

MS-NAE8500-2:更大容量的网络自动化引擎，适用于超大型或极为复杂的楼宇自动化系统，提供更强的处理能力和网络承载能力。

MS-NAE551S-2:安全增强型网络自动化引擎，内置加密技术和更高级别的安全特性，适用于对网络安全有极高要求的项目。

MS-ADS100-0/MS-ADX100-0:应用与数据服务器（ADS/ADX），用于扩展NAE的功能，提供更强大的数据存储、归档、分析以及站点统一管理能力。

MS-FEC2611-0/MS-FAC3611-0:现场设备控制器系列，直接连接和控制末端设备，并将数据上传至MS-NAE5510-2进行集中管理。

MS-IOM系列模块:输入/输出模块，用于扩展现场控制器的点数，与FEC/FAC配合使用。

MS-BAT1010-0:用于MS-NAE5510-2等NAE设备的数据保护备用电池，确保在主电源故障时保存重要数据。

SNC系列(如SNC25150-0):新一代的网络控制引擎，作为NAE系列的演进产品，提供更现代化的平台和增强的连接性。

这些产品共同构成了Johnson Controls Metasys®楼宇自动化系统的核心组件，为不同规模和需求的应用提供了灵活的解决方案。

安装与维护

安装前准备：在安装Johnson Controls MS-NAE5510-2之前，请确保安装环境符合产品规格书中规定的温度和湿度范围，避免阳光直射、腐蚀性气体和强电磁干扰。检查并确认提供的24VAC电源稳定且符合要求，建议使用独立的专用变压器为MS-NAE5510-2供电。准备好所有必要的通信线缆，如以太网线、RS-485总线电缆等，并规划好布线路径。详细阅读最新的产品安装手册，了解所有接口定义、端子接线和接地要求，确保具备必要的安装工具和个人防护设备。在开箱时，请仔细核对设备型号与装箱清单，检查设备外观有无运输损伤。

维护建议：为确保Johnson Controls MS-NAE5510-2长期稳定运行，建议定期进行维护。定期检查设备运行状态指示灯，确认电源和网络通信正常。检查接线端子有无松动，确保连接可靠。定期备份MS-NAE5510-2的配置数据库和历史数据，以防意外丢失。关注Johnson Controls官方发布的安全公告和固件更新，根据实际需要和项目要求，在授权专业人员的指导下进行固件升级，以获取最新的功能改进和安全补丁。定期清洁设备表面，保持通风孔畅通，避免积尘影响散热。对于数据保护电池（如MS-BAT1010-0），应根据其建议寿命（通常3-5年）或系统提示及时更换，以保证断电时的数据安全。

MS-NAE5510-2 JOHNSON

产品保障

我们对Johnson Controls MS-NAE5510-2的卓越品质和可靠性能充满信心。所有MS-NAE5510-2产品均享有标准的制造商保修服务，确保客户在购买后能获得相应的质量保障。
