Moog D138-002-001 | D138 系列数字伺服控制器 | 工业闭环控制兼容性与技术支持

描述

关键技术规格

• 产品型号: D138-002-001
• 制造商: Moog Inc.
• 所属系统: D138 系列数字伺服控制器（常用于 Moog 761、D633 等伺服阀配套）
• 控制模式: 闭环位置/力控制（基于 LVDT、RVDT 或差动变压器反馈）
• 指令输入: ±10 VDC 模拟信号（单端或差分）
• 反馈输入: 支持 4-wire LVDT（激励频率 2.5–10 kHz，典型 5 kHz）
• 输出电流: 最大 ±80 mA，适配标准 Moog 力矩马达型伺服阀
• 带宽: 典型闭环响应 ≥ 100 Hz（取决于机械负载与反馈安装）
• 供电电压: +24 VDC（±10%），内置稳压与过流保护
• 调节功能: 可调增益、零点偏移、死区补偿及滤波参数（通过板载电位器或配置软件）

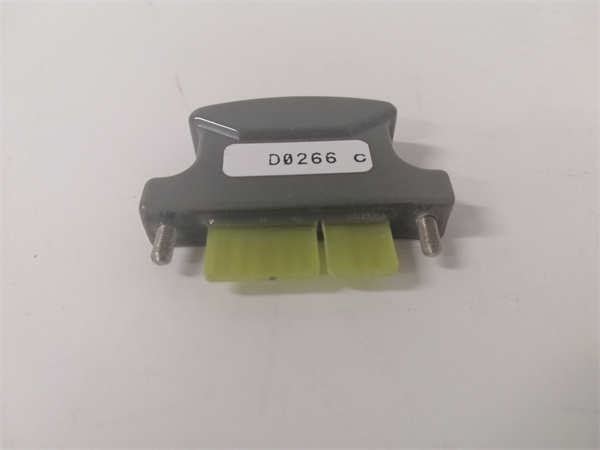

Moog D138-002-001

功能定位与应用场景分析

Moog D138-002-001 是一款面向高精度闭环控制应用的数字伺服驱动模块，集成了模拟指令处理、LVDT/RVDT 反馈解调与电流输出驱动功能。相较于纯开环或简单比例放大器，该模块通过实时比较指令与实际位置，动态调整输出电流，显著提升系统刚度、抗干扰能力与重复定位精度。它解决了在材料试验、飞行仿真、疲劳测试等场景中因机械间隙、油温漂移或负载变化导致的控制滞后或稳态误差问题。

该模块广泛部署于对动态性能和长期稳定性要求严苛的系统中，尤其适用于无法接受频繁手动校准的自动化测试环境。

典型应用场景包括：

• 场景一：用于汽车零部件耐久性试验台，驱动伺服阀控制作动缸位置，配合LVDT实现±0.01 mm级行程闭环，确保百万次循环测试数据一致性。
• 场景二：集成于飞行模拟器的操纵负荷系统中，实时响应飞行员操纵指令，通过闭环力控模拟不同飞行状态下的杆力反馈。
• 场景三：作为老旧 Moog 电液伺服系统的关键替换件，维持原有控制架构的同时避免因驱动器老化导致的零点漂移或增益失准。

质量标准与测试流程

我们深知，一个未经闭环验证的伺服驱动器可能在实际负载下出现振荡、迟滞或失控，直接影响测试结果甚至设备安全。因此，我们对每一台 D138-002-001 执行真实负载闭环测试：

• 外观与清洁：检查 PCB、电位器、端子排及标识完整性，清除氧化与积尘，确保 LVDT 激励与反馈端子无接触不良。
• 上机实测：接入 +24 VDC 电源与 ±10 V 指令源，空载验证零点输出（< ±0.5 mA）及增益线性度。
• 功能诊断：连接标准 LVDT（如 Schaevitz HR 100）与 Moog 761 伺服阀+作动缸组成闭环系统，执行以下测试：
  • 阶跃响应测试：验证上升时间与超调量是否符合典型性能
  • 正弦跟踪测试（1–50 Hz）：评估相位滞后与幅值衰减
  • 零点/增益调节功能验证：确认板载电位器可有效校准
  • 过流与使能逻辑测试：确保安全保护机制有效
• 质保承诺：仅通过完整闭环动态性能验证的模块方可出库，并提供12个月质保，覆盖反馈解调失效、零点漂移、输出非线性等关键故障模式。

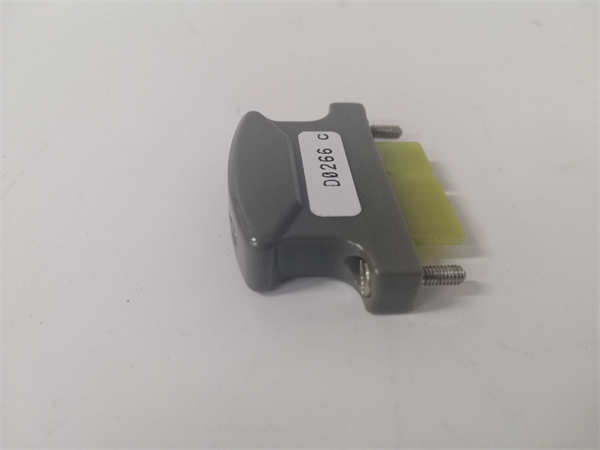

Moog D138-002-001

兼容性与升级路径 (技术支持)

为确保 D138-002-001 在您的系统中正确集成，请重点核对以下技术要素：

• 硬件/固件：该模块为模拟+数字混合架构，无用户可更新固件；但需确认 LVDT 激励频率（通常 5 kHz）与您的传感器匹配，否则反馈信号将失真。
• 配套组件：必须使用 4-wire LVDT（非半桥或3-wire）；伺服阀线圈电阻应在 40–80 Ω 范围内；若使用 RVDT，需确认相位与极性定义一致。
• 替代关系：D138 系列已被 Moog 的新一代数字驱动器（如 DSD 系列或 DCS-B）取代，后者支持 EtherCAT、CANopen 及图形化调试工具。若系统允许升级，建议评估迁移以获得远程诊断与参数存储功能；对于现有模拟架构，D138-002-001 仍为直接兼容方案。
