Moog D136-001-008 | D136 系列伺服控制器 | 工业伺服系统兼容性与技术支持

描述

关键技术规格

• 产品型号: D136-001-008
• 制造商: Moog Inc.
• 所属系统: D136 系列伺服阀驱动器（常用于 Moog 761、760 等伺服阀配套）
• 输入信号类型: ±10 VDC 模拟指令信号（差分或单端可选）
• 输出电流范围: 最大 ±80 mA（典型值），适配 Moog 标准力矩马达型伺服阀
• 带宽: ≥ 200 Hz（取决于负载电感与反馈配置）
• 供电电压: +24 VDC（±10%），典型功耗 < 5 W
• 反馈接口: 支持 LVDT、RVDT 或差动变压器位置反馈（需外部调理）
• 保护功能: 过流保护、短路保护、温度监控及输出使能控制
• 安装方式: DIN 导轨或面板安装，带可插拔端子

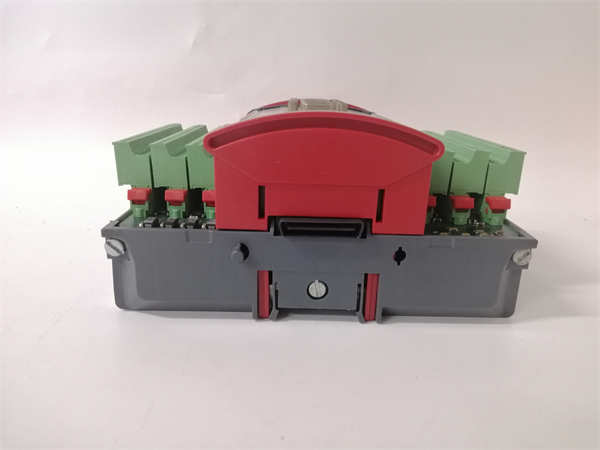

Moog D136-001-008

功能定位与应用场景分析

Moog D136-001-008 是一款专为高响应电液伺服系统设计的模拟伺服驱动模块，主要用于将来自上位控制器（如 PLC、运动控制器或专用测试系统）的 ±10 V 指令信号转换为精确的电流输出，以驱动 Moog 力矩马达型伺服阀。该模块解决了在动态负载、高频响应或高精度定位场景下，普通比例放大器带宽不足、线性度差或抗干扰能力弱的问题，确保液压执行机构实现微米级位置控制或毫秒级力响应。

其典型部署环境对可靠性和重复精度要求极高，常见于无法容忍控制漂移或响应延迟的关键系统。

典型应用场景包括：

• 场景一：用于航空地面测试设备（如飞控作动器疲劳试验台），驱动 Moog 761 伺服阀实现高频正弦加载，要求驱动器具备低噪声与高稳定性。
• 场景二：集成于风电变桨系统的液压后备单元中，作为紧急变桨伺服阀的驱动源，在电网失效时确保叶片安全顺桨。
• 场景三：作为已服役多年的工业仿真平台或材料试验机中的替换件，维持原有 Moog 伺服回路的控制性能，避免因驱动器老化导致测试数据失真。

质量标准与测试流程

我们深知，一个未经验证的伺服驱动模块可能导致执行器失控、设备损坏甚至人身风险。因此，我们对每一台 D136-001-008 执行闭环功能验证：

• 外观与清洁：检查 PCB 板、端子排、散热结构及标识完整性，清除氧化物与污染物，确保接线端子无松动。
• 上机实测：在标准测试平台上，接入 +24 VDC 电源与模拟指令源，验证静态输出零偏（< ±0.5 mA）、增益线性度（±1% 典型）及使能/禁用逻辑。
• 功能诊断：连接真实 Moog 伺服阀（如 761-101）作为负载，施加 ±10 V 正弦扫频信号（1–200 Hz），使用示波器与电流探头验证：
  • 输出电流波形无失真
  • 带宽响应符合规格
  • 过流保护触发阈值准确（约 ±90 mA）
• 质保承诺：仅通过全项电气性能与动态响应测试的模块方可出库，并提供12个月质保，覆盖零点漂移、增益失效、保护功能异常等关键风险。

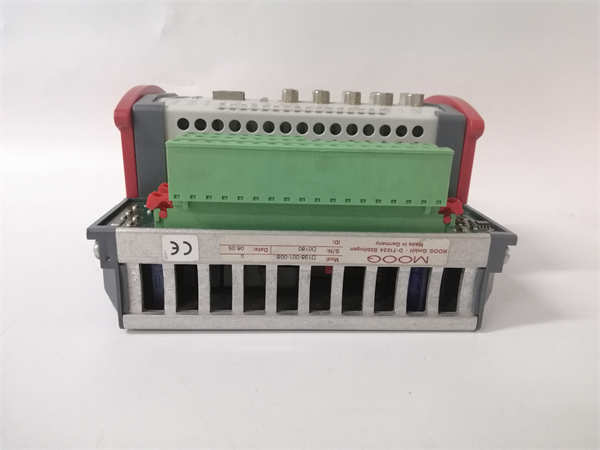

Moog D136-001-008

兼容性与升级路径 (技术支持)

为确保 D136-001-008 在您的系统中安全可靠运行，请务必确认以下技术细节：

• 硬件/固件：该模块为纯模拟驱动器，无固件；但需确认供电电压稳定在 24 VDC ±10%，纹波 < 100 mVpp。
• 配套组件：必须与 Moog 力矩马达型伺服阀（如 760、761、D633 系列）匹配；若使用第三方阀，需核对其线圈电阻（通常 40–80 Ω）与电感参数是否在驱动器负载范围内。
• 替代关系：D136 系列已被 Moog 的数字式驱动器（如 DCS-B、DSD 系列）取代；若系统支持数字通信（如 CANopen、EtherCAT），建议评估升级以获得自诊断、远程调参等高级功能。对于纯模拟系统，D136-001-008 仍是直接兼容方案。
