MITSUBISHI A1SJ51T64 | 光纤通信接口单元 | 高速确定性工业网络可靠性保障方案

描述

关键技术规格

• 产品型号: A1SJ51T64
• 制造商: Mitsubishi Electric Corporation
• 所属系统: MELSEC A系列可编程控制器（PLC）
• 网络协议: MELSECNET/10（符合JIS B 3503标准）
• 物理接口: 双SC型多模光纤接口（发送/接收独立），波长 850 nm
• 传输速率: 10 Mbps（固定）
• 最大站数: 单网络最多64站（含主站）
• 通信距离: 最大30 km（使用中继器可达100 km）
• 模块槽位: 占用A系列CPU底板1个I/O槽位（需安装在CPU右侧）
• 电源需求: 由A系列底板供电（+5 VDC，典型功耗 1.2 W）
• 工作温度: 0°C 至 +55°C

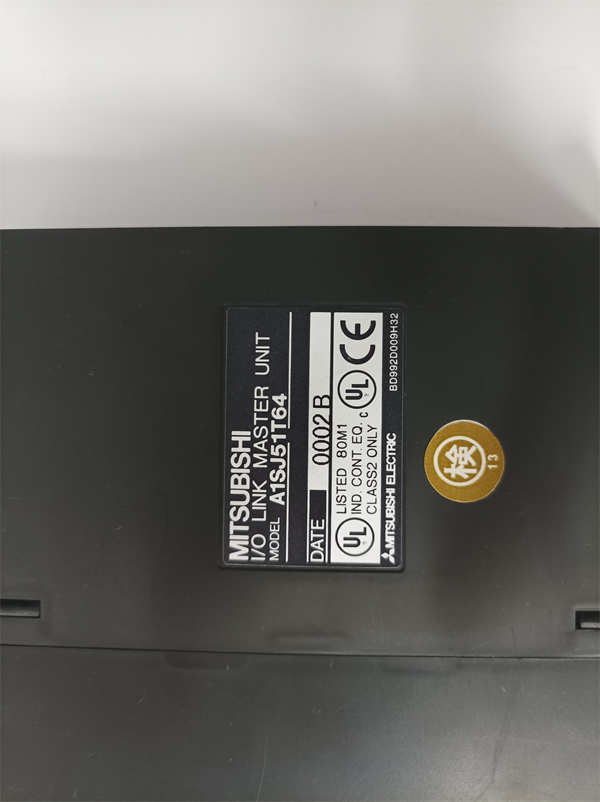

MITSUBISHI A1SJ51T64

功能定位与应用场景分析

A1SJ51T64 是三菱电机为 MELSEC A 系列 PLC 开发的专用 MELSECNET/10 光纤通信模块，主要用于在多个 A 系列 PLC 或 A 系列与 GOT（人机界面）、伺服控制器之间构建高速、确定性的分布式控制系统。该网络采用令牌传递机制，确保数据传输的实时性与无冲突性，特别适用于对同步性和抗干扰能力要求严苛的场景——例如大型装配线、连续轧钢产线或跨厂房设备协同控制。

其核心价值在于利用光纤介质彻底隔离电气噪声，避免在强电磁环境（如变频器密集区、大功率电机附近）中因地电位差或感应干扰导致通信中断。同时，MELSECNET/10 支持远程软元件（如 M、D、Y、X）的直接读写，无需额外编程即可实现站间数据共享，极大简化系统架构。

典型应用场景包括：

• 场景一：用于汽车焊装车间，连接主控 A2USCPU 与分布在各工位的 A1S PLC，实现机器人夹具与输送系统的同步控制
• 场景二：在造纸机械长距离产线中，通过光纤环网连接干燥部、压光部与卷取部的 A 系列控制器，确保张力控制信号无延迟传输
• 场景三：作为老旧 MELSECNET/10 系统的关键备件，替换故障模块以维持仍在服役的 A 系列控制系统连续运行

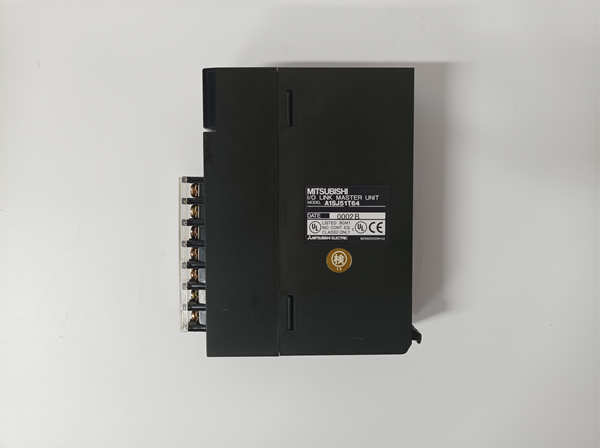

MITSUBISHI A1SJ51T64

质量标准与测试流程

在工业通信领域，网络模块的隐性故障（如误码率升高、偶发丢包）可能导致整线节拍紊乱或数据错乱，其影响难以追溯。因此，我们对每一台 A1SJ51T64 实施端到端网络行为验证：

• 外观与清洁：检查光纤接口无划痕、灰尘或碎屑，模块外壳无变形，DIN导轨卡扣及背板连接器无氧化，确保物理层可靠性。
• 上机实测：将模块安装于真实 A2USCPU + A1S 底板测试平台，连接至少3站构成最小 MELSECNET/10 网络（含主站与从站），进行72小时连续通信压力测试。
• 功能诊断：使用 GX Developer 配置远程软元件读写任务，验证每秒100次以上的周期性数据交换无丢失；模拟光纤链路中断与恢复，确认网络自愈时间 < 1 秒；测试最大64站满负载下的通信稳定性。
• 质保承诺：仅通过全部网络性能与物理接口测试的模块方可出库，并提供12个月功能性质量保证，覆盖光收发器老化、协议栈异常及兼容性退化风险。

兼容性与升级路径 (技术支持)

为确保 A1SJ51T64 在您的 MELSECNET/10 网络中稳定运行，请务必核对以下关键信息：

• 硬件/固件：A1SJ51T64 仅兼容 A 系列 CPU（如 A1S, A2US, A3ACPU），不支持 Q 系列或 L 系列。CPU 固件版本建议不低于 SW4R-A1S□□V1.5。
• 配套组件：必须使用三菱指定多模光纤（芯径 62.5/125 μm）及 SC 连接器；不支持与同轴电缆型 MELSECNET/10 模块（如 A1SJ51B2）混用在同一网络段。
• 替代关系：A1SJ51T64 是 A1SJ51T63 的修订版，主要改进散热与EMC性能，功能完全兼容。若新建项目，建议评估迁移到 CC-Link IE TSN 或 MELSEC iQ-R 系列。
