MINI MAESTRO 系列 60X7/14 – 专用于直流伺服马达的高性能驱动器！

描述

Control Techniques MINI MAESTRO 60X7/14：这块直流伺服驱动器，那是老产线里的**“定海神针”！专为永磁直流电机打造，在定位、索引、机器人等应用中表现卓越。核心功能：精确转速和扭矩控制，额定电流：7A，峰值电流：14A，供电电压：24-72VDC。

MAESTRO 60X7 14 MINI 产品概述

Control Techniques MINI MAESTRO 60X7/14 伺服驱动器是 Control Techniques 公司（现属于 Nidec 旗下）Maestro 系列中最小巧、最基础的一款直流伺服控制产品。它主要应用于对速度和位置控制有一定精度要求的中低功率直流伺服系统中。在整个自动化系统里，MINI MAESTRO 60X7/14 扮演的是电机动力与精确执行的核心角色，它接收来自上位控制器（如PLC或运动控制器）的模拟量指令 (±10V)，然后迅速转化为可精确控制永磁直流伺服电机（Permanent Magnet DC Servo-motors）转速和扭矩的电流输出。

这款驱动器以其高可靠性、紧凑设计和强大的模拟控制功能，成为老一代自动化产线，尤其是机器人、物料传输线和专用机床上的标准配置。尽管是经典型号，但其稳定性和响应速度在特定的低压直流应用中依然无可替代。MAESTRO 60X7 14 MINI 能够提供 7A 的持续电流和 14A 的峰值电流，充分满足电机在启动和瞬时加速时对功率的需求。对于需要维护现有老旧系统或进行局部改造升级的客户来说，Control Techniques MINI MAESTRO 60X7/14 是一个不可或缺、值得信赖的工控利器。

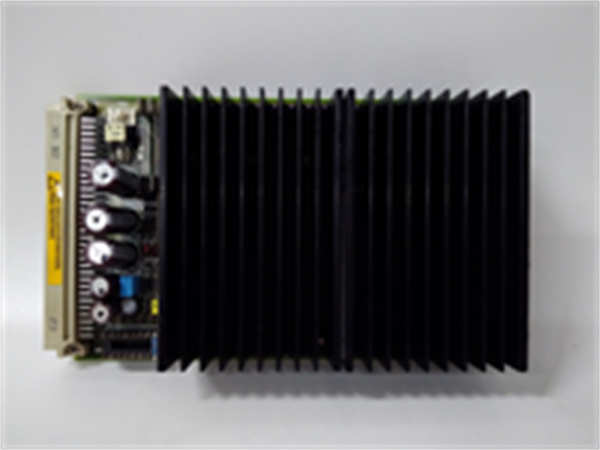

MAESTRO 60X7 14 MINI

MAESTRO 60X7 14 MINI 技术规格

主要特点和优势

强大的电流控制与电机保护： MAESTRO 60X7 14 MINI 伺服驱动器最拿手的就是电流输出的精准性。它能提供 7A 的连续额定电流，并在电机需要瞬时扭矩爆发（比如快速定位或启动）时，迅速提升到 14A 的峰值电流。这种能力让它在重载启动或快速加减速的应用中表现得游刃有余。更关键的是，它内置了 I2t 保护功能，这玩意儿就像电机的“保险丝”，能实时监测电流过载情况，防止电机和驱动器因为长时间过载而烧毁，大大延长了系统的使用寿命。

灵活的反馈模式切换： 这款驱动器可不**“死板”，它允许用户根据应用场景选择不同的速度反馈方式。对于需要极高速度稳定性和宽调速范围的应用，可以接驳测速发电机 (Tachogenerator)** 进行闭环控制。如果现场条件有限，或者对精度要求稍微低一些，也可以通过监测电枢电压 (Armature Voltage) 来估算电机转速。这种双模式的设计，让 MINI MAESTRO 60X7/14 在老旧设备改造或备件替换时，具有极强的现场适应性。

高动态响应与系统集成： 凭借其高 PWM 开关频率（通常在 20kHz 左右），这款驱动器实现了平滑且安静的电机运行，高频噪音那是不存在的。它的控制接口采用标准的 ±10V 模拟量参考信号，是可编程逻辑控制器 (PLC) 或专用运动控制器 (Motion Controller) 的最佳拍档。通过简单的模拟信号即可实现精确的速度和方向控制，确保它在复杂的自动化制造系统 (AMS) 中能即插即用、稳定可靠。对于像我们这种在分布式控制系统 (DCS) 和安全仪表系统 (SIS) 领域摸爬滚打多年的“老炮儿”来说，Control Techniques MAESTRO 60X7 14 MINI 的集成简直是小菜一碟。

Unmatched Performance in DC Motion Control

The Control Techniques MINI MAESTRO 60X7/14 Servo Drive stands as a testament to robust and precise DC motion control. Engineered for permanent magnet DC servo motors, this drive delivers a continuous 7A and a peak current of 14A, allowing for exceptional dynamic response during rapid acceleration and high-torque demands. Its core strength lies in its dual feedback capability, accommodating both high-resolution Tachogenerator signals for supreme speed regulation and Armature Voltage feedback for simplified integration.

Operating with a 60VDC nominal supply, the MINI MAESTRO 60X7/14 features a high Pulse Width Modulation (PWM) frequency, which ensures near-silent motor operation and significantly reduces torque ripple, leading to smoother performance in precision applications like robotics and automated indexing. Crucially, the drive incorporates sophisticated I2t thermal modeling for robust overload protection, safeguarding both the drive and the costly motor it controls against thermal damage under sustained peak load conditions. Its industry-standard ±10V analog command interface makes it an effortless plug-in solution for legacy Programmable Logic Controllers (PLCs) and motion control platforms, maximizing uptime and simplifying maintenance in critical industrial automation environments.

应用领域

MAESTRO 60X7 14 MINI 伺服驱动器凭借其紧凑型设计和精确的直流控制能力，在工业自动化领域的应用非常广泛，尤其是在那些需要高精度、中低功率定位的场景中表现突出。

机器人与自动化装备： 在早期的工业机器人和专用自动化装配机上，Control Techniques MINI MAESTRO 60X7/14 是驱动关节电机或末端执行器的常用选择。它能实现快速、精确的位置和速度切换，是保证装配精度和生产节拍的关键执行部件。在拾取与放置 (Pick-and-Place) 类的任务中，它的14A 峰值电流能确保执行机构瞬时启动和停止的稳定性。

物料传输与输送系统： 在轻型输送带、分拣系统和自动化仓储中，驱动直流伺服电机，实现精确的位置索引或恒速传输。比如，在食品饮料包装线上，需要精准对齐和间歇运动，MAESTRO 60X7 14 MINI 的稳定性和响应速度就成了保证包装质量和效率的重要砝码。

专用机床与加工设备： 尽管不是用于主轴驱动，但在数控机床 (CNC) 的辅助轴、刀具交换机构或精密进给系统中，MAESTRO 60X7 14 MINI 被用来实现高分辨率的定位控制。这些辅助功能对加工精度同样重要，它提供了稳定可靠的动力来源。

印刷与包装机械： 在这些领域，同步控制至关重要。MINI MAESTRO 60X7/14 用于控制拉纸、送膜或印刷对版等需要严格速度同步的环节，其模拟量控制的高线性度为复杂工艺的精确控制打下了坚实基础。

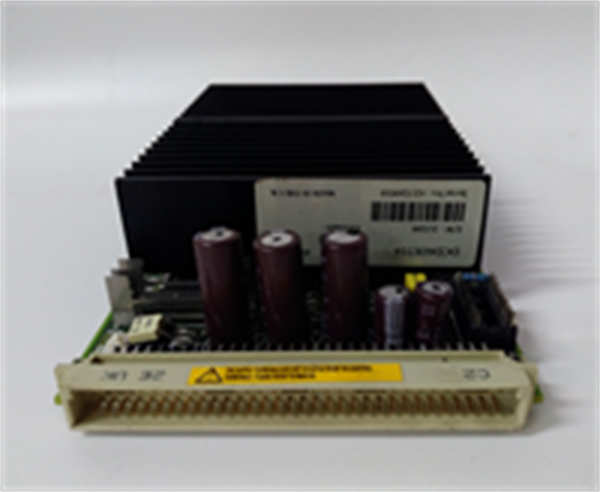

MAESTRO 60X7 14 MINI

相关产品

MINI MAESTRO 系列还有其他电流等级的型号，可以根据电机的实际功率进行选择：

MINI MAESTRO 60X3/6：比 MAESTRO 60X7 14 MINI 功率更小，额定 3A，峰值 6A，适用于极低功率和精度的应用。

MINI MAESTRO 60X10/20：功率更大，额定 10A，峰值 20A，适用于需要更高持续扭矩的直流电机。

MIDI MAESTRO DCD140X8/16：这是 Maestro 系列的中型 (MIDI) 版本，输入电压更高 (例如 140VDC 标称)，额定 8A，峰值 16A，通常用于电压较高的系统。

Control Techniques M400 或 M700 系列 AC 伺服驱动器：这是 MINI MAESTRO 系列的现代替代品，采用交流 (AC) 伺服技术，具有更高的性能、更复杂的控制算法和工业以太网通信能力。

Control Techniques MCH 伺服电机：通常与 MAESTRO 60X7 14 MINI 驱动器配套使用的原厂永磁直流电机，实现完美的性能匹配。

安装与维护

安装前准备: 在安装 MAESTRO 60X7 14 MINI 之前，你得先断电！ 别嫌我唠叨，安全第一。其次，确保你的直流电源（24VDC 到 72VDC 之间）稳定、纹波小，电源线和电机电缆的截面积要符合手册要求，通常 60X7/14 要求 1.5mm2 (AWG 16) 的动力线缆。同时，检查接地的可靠性，这是伺服系统抗干扰和稳定运行的生命线。最后，对照手册仔细核对模拟量输入 (±10V) 和测速反馈信号的接线端子，接错可不是闹着玩的。

维护建议: MINI MAESTRO 60X7/14 最大的维护点就在于散热。这驱动器是靠散热片自然冷却的，所以你必须确保它的安装位置通风良好，周围没有热源，环境温度不能超过 45∘C。定期清理散热片上的灰尘，保持散热效果。
