MICRO INNOVATION GF0-57CQD-002 5.7″ STN HMI – 工业现场操作员面板

描述

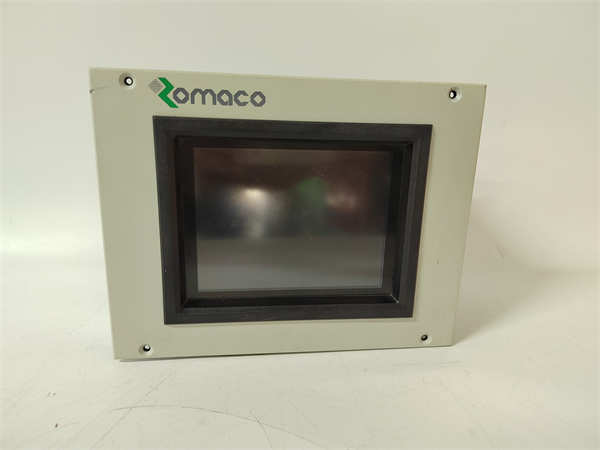

MICRO INNOVATION GF0-57CQD-002 是一款来自 MICRO INNOVATION AG（或早期 OMACO）的 5.7 英寸 STN 彩色触摸屏人机界面 (HMI) 操作面板。该面板专为工业自动化环境设计，提供直观便捷的人机交互功能，用于设备状态显示、参数设定和故障诊断。作为 MICRO PANEL 系列的一员，它具备高耐用性和良好的环境适应性，是许多老系统和紧凑型自动化设备的关键显示控制单元。显示尺寸：5.7 英寸，分辨率：320×240 (1/4 VGA)，供电电压：24V DC。4

GF0-57CQD-002 产品概述

MICRO INNOVATION AG GF0-57CQD-002 是一款核心的人机界面（Human Machine Interface, HMI）设备，其定位是在工业自动化控制系统与现场操作人员之间建立起一座高效、直观的沟通桥梁。这款产品属于 MICRO INNOVATION 公司的 MICRO PANEL 系列，是一款设计紧凑、性能可靠的操作员面板 (Operator Panel)。在自动化架构中，它的价值在于将复杂的 PLC (可编程逻辑控制器) 或其他控制器中的运行数据、报警信息以及操作界面，以可视化的方式呈现出来。 GF0-57CQD-002 采用了一块 5.7 英寸的 STN (Super-Twisted Nematic) 彩色液晶显示屏，提供 1/4 VGA 级别的分辨率（320×240 像素），这在当年的工业显示技术中属于主流配置，足以满足大多数生产线和机械设备的监控需求。5

这款 MICRO INNOVATION GF0-57CQD-002 面板不仅仅是一个显示器，它集成了触摸屏功能，允许操作人员直接在屏幕上进行参数修改、模式切换和故障复位等交互式操作，极大地简化了现场控制流程。在许多中小型机械、数控机床以及分布式控制系统 (DCS) 的本地操作单元中，GF0-57CQD-002 都扮演着至关重要的角色，它确保了即使在控制室遥远的现场，操作员也能即时、准确地掌握设备的运行脉搏，进行快速的故障诊断和干预，从而最大限度地减少生产停机时间。它的坚固结构和专为工业环境设计的电气特性，确保了其在恶劣工况下也能提供长期稳定的服务。

GF0-57CQD-002

GF0-57CQD-002 技术规格

主要特点和优势

MICRO INNOVATION GF0-57CQD-002 之所以能成为许多老式控制系统的**“铁杆搭档”，核心在于它在可靠性和易用性上的平衡。这不是追求极致性能的“花哨货”**，而是踏踏实实为工业现场服务的产品。

坚固耐用，工业级设计

GF0-57CQD-002 的设计哲学就是**“皮实耐造”。它针对工业现场的高尘、高湿、温度波动大的环境进行了优化，前面板通常具备 IP65 或 IP54 的防护等级，能够有效抵抗液体溅射和灰尘侵入。这种高耐用性 (High Durability)** 对于保障生产线连续运行至关重要。6它的结构紧凑，安装简便，非常适合在空间有限的控制柜或设备面板上进行嵌入式安装。

经典 STN 彩色显示与触摸交互

虽然 GF0-57CQD-002 采用的 STN 彩色显示技术分辨率是经典的 320×240 像素，但其色彩显示能力 (Color Display Capability) 在当时能够清晰区分不同的设备状态、报警等级和操作区域，极大地提高了可视化 (Visualization) 效率。配合模拟电阻式触摸屏 (Resistive Touchscreen)，它提供了稳定的人机交互 (HMI) 方式，即使操作员戴着工业手套，也能进行准确的点击和操作，确保了现场操作的效率和安全性。这种触摸技术相较于后来的电容屏，对环境的适应性更强，误触率更低。

软件透明性与系统兼容性

作为一款停产备件或遗留系统 (Legacy System) 的核心组件，GF0-57CQD-002 的最大优势在于其与旧有 PLC 系统的无缝兼容性 (Seamless Compatibility)。它通常支持多种工业串行通信协议 (Serial Communication Protocols)，如 Modbus RTU、或专有协议，能够轻松集成到以 Siemens S7、Allen-Bradley MicroLogix 等经典控制器为核心的系统中。这意味着客户在替换或升级故障面板时，无需重新编写或大幅修改现有的控制程序和 HMI 配置项目文件，大幅节省了维护成本和时间。 GF0-57CQD-002 就是老系统继续服役的“定心丸”。

English Summary: Reliable Industrial 5.7″ Operator Panel

The MICRO INNOVATION AG GF0-57CQD-002 is a robust and highly dependable Human Machine Interface (HMI) panel, manufactured by MICRO INNOVATION AG (or OMACO), designed specifically for demanding industrial automation environments. This unit, part of the MICRO PANEL series, features a 5.7-inch STN Color Display with a 1/4 VGA resolution (7$320 \times 240$ pixels).8 It serves as the primary operator interface for process monitoring, data visualization, and parameter configuration within PLCs and compact control systems. A key advantage of the GF0-57CQD-002 is its durable design, typically featuring an IP65/IP54 front panel rating, which ensures resistance to dust and moisture—critical for factory floor deployment.9 The integrated analog resistive touchscreen facilitates reliable interaction, even when operators are wearing industrial gloves. Operating on a standard 24V DC supply, this model excels in providing high-reliability data exchange with various controllers via common serial communication interfaces. For users maintaining legacy automation systems, the GF0-57CQD-002 is invaluable due to its direct compatibility and the ability to minimize costly software re-engineering during replacement or repair. It represents a practical, proven solution for continuous and stable operational control.

应用领域

MICRO INNOVATION GF0-57CQD-002 作为一款经典的 5.7 寸 HMI，虽然尺寸不大，但其应用范围非常广泛，尤其是在设备制造和过程控制的“基层”。

小型和中型机械设备控制： GF0-57CQD-002 是包装机、灌装机、小型数控机床、印刷设备和物料搬运系统等各种独立自动化设备上的理想选择。它可以作为设备的本地控制单元，操作员通过它可以直接启动/停止循环、调整速度或温度等关键参数，并查看当前的工作状态和历史报警记录。

楼宇自动化与基础设施监控： 在楼宇自控系统 (BAS)、水处理设备或泵站控制柜中，GF0-57CQD-002 可用作现场操作界面，用于监控水泵、阀门、通风系统的运行状态和实时数据，方便维护人员在不进入主控制室的情况下进行必要的干预。

过程控制系统的本地操作站： 在石油天然气、化工、制药等行业的分布式控制系统 (DCS) 中，GF0-57CQD-002 常常被用于安装在过程区域 (Process Area) 的就地控制柜上。尽管主监控在中央控制室，但这种就地 HMI 能够为现场工程师提供最快、最近的诊断和手动操作入口，尤其在紧急情况下，其即时性至关重要。

老旧系统备件与维护： 由于 MICRO INNOVATION AG GF0-57CQD-002 及其系列型号已被广泛应用多年，目前在许多仍在服役的**“老古董”生产线上仍是不可替代的核心组件**。因此，它的主要应用集中在作为停产备件，用于维护和延长现有系统的生命周期，避免因找不到兼容的 HMI 而被迫进行昂贵且耗时的整个系统升级。

GF0-57CQD-002

相关产品

GF0-57CQD-002 所在的 MICRO PANEL 产品线有多个型号，同时它也可以被后来的兼容系列或同类产品替换。

GF0-57SQD-002: 同系列型号，主要区别在于可能采用单色（Monochrome）或更低配置的显示屏，但外形和通讯接口兼容。

GF0-10CVD-000: 同系列中更大尺寸的面板（约 10 英寸），提供更大的显示区域和更高的分辨率，但基础功能和编程环境相似，常用于更复杂的设备。

GF0-57CQD-002 FRONT: 很多时候指该型号的前面板组件或触摸屏/显示屏单独的备件，用于维修损坏的面板。

MICRO INNOVATION 较新型号: 后来 MICRO INNOVATION AG 或其继承者推出了分辨率更高、性能更强的 HMI，可作为 GF0-57CQD-002 的升级或功能性替代品，但需要进行项目移植。

其他品牌 5.7寸 HMI: 如 Siemens OP7/OP17 或 Allen-Bradley PanelView 550 等同规格的 5.7 英寸 HMI，它们在功能上相似，但通讯协议和编程软件完全不同，不能直接替换。

安装与维护

安装前准备：在安装 GF0-57CQD-002 之前，首先要确认控制柜上预留的安装开孔尺寸与面板的尺寸完全匹配，特别是嵌入深度。检查电源电压是否为标准的 24V DC，并且电流供给能力足够，确保电源线和通信线缆的屏蔽层 (Shielding) 接地正确且可靠，因为 HMI 在工业环境中对电磁干扰（EMI）非常敏感。如果 GF0-57CQD-002 是作为替换件安装，必须事先将旧面板中的项目文件 (Project File) 备份出来，并准备好用于下载和组态的专用软件和通信线缆，确保新面板能够正确加载程序并与 PLC 建立通信链路。安装时，务必使用面板附带的紧固件和密封垫圈，确保前面板与柜门之间的密封性 (Sealing) 达到要求的 IP 等级。

维护建议：GF0-57CQD-002 的日常维护重点在于保持清洁和检查通信。清洁触摸屏时应使用不起毛的软布和非腐蚀性清洁剂，避免使用尖锐物体操作屏幕，以保护其模拟电阻式触摸层。
