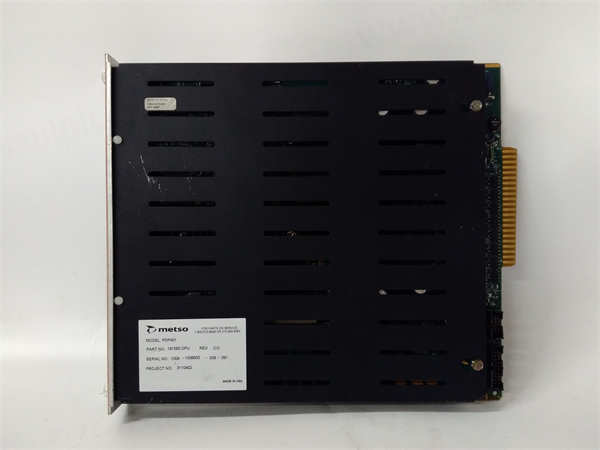

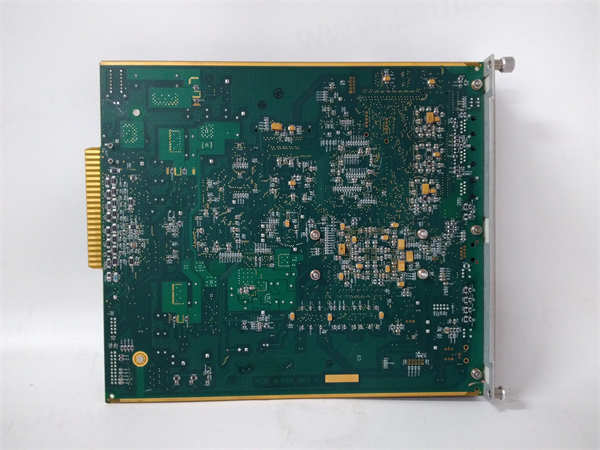

METSO PDP401 高性能脉冲输入与频率测量模块

描述

PDP401 产品概述

兄弟们，咱们聊聊这个 METSO PDP401。这模块在美卓的DCS系统里，就是个**“时间大师”和“数学天才”。你不能把它跟普通的数字量输入（DI）模块混为一谈，因为 DI 只能告诉你信号是有还是无**，而 PDP401 是要告诉你信号“跳”了多少次，跳得有多快。

这块 METSO PDP401 处理器模块的核心价值在于它的高速计数和频率测量能力。在很多连续生产的工艺中，比如精确的流体计量（流量计输出脉冲）或者高速运动控制（编码器输出脉冲），信号频率可能达到每秒几千次。如果把这些信号交给普通DCS控制器去处理，不仅会占用大量的CPU资源，还可能因为采样率不够高而丢失脉冲、产生巨大误差。

而 PDP401 模块则在现场I/O站层面，就完成了这些复杂的数字信号处理。它内置了专用的高速计数器和定时电路，能够以极高的分辨率精准捕捉每一个脉冲边沿，并在模块内部直接计算出实时频率、累计脉冲数或信号周期，然后通过DCS的背板总线，把最终的工程量值（比如 m³/h 或 RPM）传给上层控制器。这种前端预处理 (Front-End Processing) 的设计，极大地减轻了主控器的负担，确保了测量的高精度和DCS系统的实时性。所以，对于任何需要精确计量的项目，METSO PDP401 都是不可或缺的。

METSO PDP401

主要特点和优势

高分辨率与高频率输入：PDP401 能够接收并处理高达数千赫兹的脉冲输入，远超普通数字输入模块的能力。这保证了它在连接高速涡轮流量计、或高线速编码器时，不会丢失任何一个脉冲信号，确保了累计量的准确性。其内部的高精度定时和计数逻辑，使得频率和周期测量也达到了仪表级的精度。

强大的内置处理功能：这不仅仅是一个计数器，它是一个数字处理器。METSO PDP401 可以在模块内部完成复杂的数学运算，比如流量线性化、温度补偿，甚至流量累计值的存储。这意味着控制器接收到的已经是即时可用的、经过校准的工程值，大大简化了控制器的编程工作，并提高了数据的可靠性和一致性。

多通道隔离与信号调理：PDP401 提供了多通道独立输入，通常具备电气隔离，能有效防止来自现场不同脉冲源的地环路噪声 (Ground Loop Noise) 相互干扰。它支持多种信号类型接入，例如 TTL、集电极开路（Open Collector）或电压脉冲，并内置了信号调理电路，以确保即使在长距离传输后，脉冲波形依然清晰可辨。

专为DCS集成设计：METSO PDP401 与 METSO DNA/Damatic XD 系统的集成是无缝的。它通过标准的I/O总线通信，所有的配置、校准参数和运行状态都可以在DCS的工程站中集中管理。它支持在线诊断，能够报告输入信号的丢失、短路等故障，极大地简化了现场维护和故障排查的工作。这种高度集成的解决方案 (Highly Integrated Solution) 是传统PLC难以比拟的。

The METSO PDP401 Pulse Digital Processor Module is a specialized high-speed I/O component designed to handle the demanding requirements of pulse-based measurements within the METSO DNA/Damatic DCS environment. Its primary engineering advantage is the integration of dedicated high-frequency counters and timers on the module itself, allowing it to accurately capture pulses at rates up to several kilohertz, ensuring zero pulse loss during critical process events like flow totalization or speed control.

This dedicated hardware offloads intensive counting and frequency calculations from the central controller, significantly enhancing the overall system performance and determinism. The PDP401 is capable of more than simple counting; it performs onboard signal conditioning, linearization, and engineering unit conversion, delivering readily usable process values to the control strategy. Furthermore, the module’s design includes galvanic isolation between channels and the system bus, providing robust protection against electrical noise and ensuring high measurement integrity, making the METSO PDP401 an essential tool for high-accuracy metering and monitoring in demanding continuous process industries.

应用领域

PDP401 的高精度和高速特性，使其成为以下需要精确计量和高速运动监测的行业的标准配置。

浆纸工业：在造纸机上，需要精确测量纸浆的流量配比以及卷纸机的运行速度和长度累计。METSO PDP401 连接高精度流量计和编码器，确保物料投入的准确性，以及最终产品长度的精确计量。

能源与电力：在发电厂，需要精确计量燃油、燃气或给水的瞬时流量和累计消耗量。PDP401 通过连接涡轮流量计，提供高分辨率的累计数据，是能源消耗监控和成本核算的核心数据源。

冶金和金属加工：在轧钢、线材生产线上，对钢材的长度测量和轧辊的转速控制要求极高。METSO PDP401 连接高速编码器，实时监测轧辊速度，实现精确的速度同步和长度累计。

水处理和化工：用于精确计量进出水、化学药剂的投加量和混合量。PDP401 的高精度计数能力，确保了药剂配比的合规性和工艺的稳定性。

METSO PDP401

相关产品

PDP401 作为专用脉冲输入模块，需要与 METSO DNA I/O 站的其他核心组件配合使用。

METSO IOP320：通用模拟输入处理模块。通常与 PDP401 安装在同一I/O站中，用于采集普通的模拟信号（如压力、温度）。

METSO IOP310：数字量输入处理模块。用于采集普通的开关量信号。

METSO HPS：高速处理器模块。I/O站的上层控制器，负责与 PDP401 通信并执行主控制逻辑。

METSO IOPS：I/O站电源模块。为包括 PDP401 在内的所有I/O模块提供稳定电源。

METSO P0200：Damatic XD/XDi 通用终端单元。PDP401 模块需要安装在其专用的终端单元上，以连接现场的脉冲输入线。

METSO IOP330：模拟量输出处理模块。用于将控制指令转换为模拟信号驱动执行机构。

安装与维护

安装前准备: 安装 METSO PDP401 模块时，最关键的是现场脉冲信号的接线方式。必须确认脉冲信号的电压和电流规格与 PDP401 的输入类型完全匹配。对于长距离传输的脉冲信号，应使用屏蔽双绞线，并确保屏蔽层在机架端正确接地，以最大限度地抑制现场电磁干扰。在将 PDP401 插入I/O站前，应检查模块的固件版本是否与系统要求兼容。

维护建议: METSO PDP401 的维护重点在于保持脉冲信号的质量。应定期检查脉冲输入线的绝缘和连接完整性，确保没有短路或断路。通过DCS的诊断界面，监控 PDP401 报告的输入信号丢失或信号抖动等故障信息。
