METSO IOP320：DNA/Damatic XD系统高精度八通道模拟输入处理模块详解

描述

IOP320 产品概述

各位兄弟，当你看到 METSO IOP320 这个型号，你就要明白，你手里拿的是美卓DCS系统的“眼睛”和“耳朵”。这块板子在整个METSO DNA（或早期的Damatic XD）分布式控制系统（DCS）中，扮演的角色是现场信号与数字控制逻辑之间的高速翻译官。它的核心任务，就是把现场那些模拟量——比如说管道里压力变送器输出的4-20mA电流信号，或者炉膛温度的热电偶毫伏信号——以最快的速度、最高的精度，转换成系统能理解的数字信息。

METSO IOP320 的设计非常硬朗和专业，它提供了八个通用模拟输入通道，而且通常都采用差分输入设计，这极大地增强了它在复杂工业环境下的抗干扰能力。更厉害的是，这块模块集成了高分辨率的A/D转换器（通常在16位甚至更高），这意味着即使是现场信号的微小波动，也能被它精准捕捉，并反馈给上层控制器。这对于那些需要精确配比、精细控制的工艺过程（比如浆纸行业的漂白控制、能源行业的锅炉燃烧优化）来说，简直是至关重要。

在METSO DNA的I/O站中，METSO IOP320 是一个智能处理单元。它不仅仅做简单的A/D转换，它还执行信号调理、冷端补偿（针对热电偶）、线性化等复杂的预处理工作。这种“前沿处理”的方式，极大地减轻了主控制器的运算负担，提高了整个DCS系统的实时性和响应速度。它的高隔离度设计，也确保了现场的电气噪声不会干扰到DCS系统的控制核心。可以说，你的控制质量和数据可靠性，很大程度上就取决于像 IOP320 这样的I/O处理模块的表现。

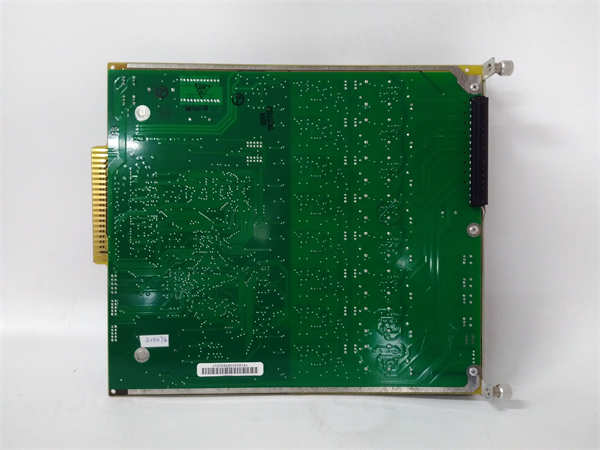

METSO IOP320

主要特点和优势

高精度与通用性：METSO IOP320 最受人称道的就是它的高精度。在工业控制中，一点点的误差都可能导致最终产品的质量波动，甚至引发安全问题。它高达16位以上的分辨率和卓越的抗噪声设计，确保了采集数据的真实性和准确性。更重要的是，它的通用输入设计（支持TC、RTD、4-20mA等），让你用一块 IOP320 就能搞定多种现场仪表，减少了备件种类，简化了维护。

卓越的电气隔离：这模块在设计上就非常注重隔离保护。它通常具备通道间隔离 (Channel-to-Channel Isolation) 和通道对系统隔离 (Channel-to-System Isolation)。这种多重隔离设计，能够有效防止某个现场设备的故障电流或高电压噪声通过信号线窜入并损坏其他通道，甚至影响到DCS控制器。这种鲁棒的电气保护 (Robust Electrical Protection) 是保证系统长期稳定运行的硬指标。

强大的板载诊断功能：一块好的I/O模块，不应该只是个“哑巴”的采集器，而应该是个“会说话”的诊断专家。METSO IOP320 具备断线监测、短路监测以及量程超限报警等功能。一旦现场传感器信号线断了，或者信号值超出了预设范围，它能实时捕捉并立即报告给控制系统，极大地提高了故障定位 (Fault Localization) 的速度，减少了排查时间。

易于维护的热插拔设计：和许多高端工控模块一样，METSO IOP320 支持在线热插拔 (Online Hot-Swap)。这意味着当模块发生故障需要更换时，你不需要停止整个I/O站或DCS系统的运行，可以直接在线进行更换。这对于连续生产流程（如造纸厂、电厂）来说，是保证高运行时间 (High Uptime) 的核心优势。它确保了在维护过程中，系统的控制回路不会中断，将生产影响降到零。

The METSO IOP320 Analog Input Processor Module is engineered to be a reliable and highly accurate interface between complex industrial field instrumentation and the METSO DNA/Damatic DCS platform. Its primary technical strength lies in its multi-channel, universal input capability combined with exceptionally high-resolution analog-to-digital conversion. This design ensures that critical process variables, whether originating from current loops (4-20 mA), voltage sources, or sophisticated temperature sensors (TC/RTD), are digitized with minimal loss of fidelity, crucial for stringent regulatory control applications.

A key feature of the IOP320 is its advanced noise rejection and galvanic isolation. This robust electrical separation, both channel-to-channel and between the channels and the system bus, ensures reliable data acquisition even in electrically noisy environments typical of heavy industry. Furthermore, the module incorporates comprehensive onboard diagnostics, including continuous monitoring for open circuits (wire break detection) and signal range violations. This proactive fault reporting is vital for enabling preventative maintenance and maximizing the availability and safety of the overall control system. The support for hot-swapping minimizes mean time to repair (MTTR) and ensures operational continuity, solidifying the METSO IOP320’s reputation as a premium, high-performance I/O solution.

应用领域

METSO IOP320 因为其高精度、高可靠性的特性，是以下对数据质量和控制精度要求极高的工业领域的中流砥柱。

浆纸工业：美卓是浆纸行业的老大，IOP320 在这里大显身手。在纸浆的漂白塔、蒸煮器和造纸机上，需要精确控制化学药剂的配比、温度和压力。IOP320 负责采集这些关键过程变量，它的高精度能直接影响纸张的白度、强度和均匀度，是实现产品质量稳定的基础。

能源与电力：在发电厂的锅炉控制中，对蒸汽温度、压力和燃气/燃油流量的测量必须毫厘不差。METSO IOP320 用于连接炉膛的热电偶和高精度压力变送器，提供可靠的实时数据，确保燃烧效率达到最佳，同时避免超温超压等安全风险。

采矿和冶金：在矿物浮选、熔炼和精炼过程中，温度和化学成分的控制至关重要。METSO IOP320 能够集成恶劣环境下运行的各种传感器，其抗干扰能力保证了在电磁环境复杂的车间里，数据依然能够准确无误地传输到DCS。

石油天然气和化工：在精细化工和炼油流程中，许多反应都是温度敏感型的。IOP320 的高分辨率使得操作员能够精确监测和控制反应的细微变化，实现更优化的产品收率和更严格的工艺安全管理。

METSO IOP320

相关产品

METSO IOP320 作为模拟输入模块，是DCS I/O站中的一员，通常需要与同系列的处理器、输出模块以及其他I/O设备配套使用。

METSO IOP310：数字量输入处理模块。与 IOP320 相对应，负责接收和处理现场的开关量信号。

METSO IOP330：模拟量输出处理模块。由控制器发出指令，由它输出4-20mA等模拟信号去驱动调节阀、变频器等执行机构，与 IOP320 构成控制回路。

METSO HPS：高速处理器模块。这是 I/O 站的上层通信和控制处理器，负责与 IOP320 通信，并执行控制逻辑。

METSO IOPS：I/O站电源模块。为包括 IOP320 在内的整个I/O站提供稳定的24V DC电源。

METSO IOPS/L：I/O站本地总线连接器。用于连接 IOP320 等 I/O 模块到 I/O 站的总线背板。

METSO P0200：Damatic XD/XDi 通用终端单元 (Terminal Unit)。IOP320 模块必须插在专用的终端单元上，以连接现场接线。

安装与维护

安装前准备: 安装 METSO IOP320 模块前，必须确认I/O站机架和背板总线的清洁，并确保I/O站的电源模块（IOPS）已供电并处于正常工作状态。由于 IOP320 模块通常是安装在专用的终端单元（如P0200）上，需要先将现场接线正确且牢固地连接到终端单元的端子上。特别提醒，对于热电偶或毫伏信号输入，必须使用专用补偿导线，并保证终端单元处的冷端补偿环境温度稳定，这是确保 IOP320 测量精度的关键。

维护建议: METSO IOP320 的日常维护主要是周期性检查其诊断指示灯状态，确保所有通道指示灯均为正常（通常是绿色）。
