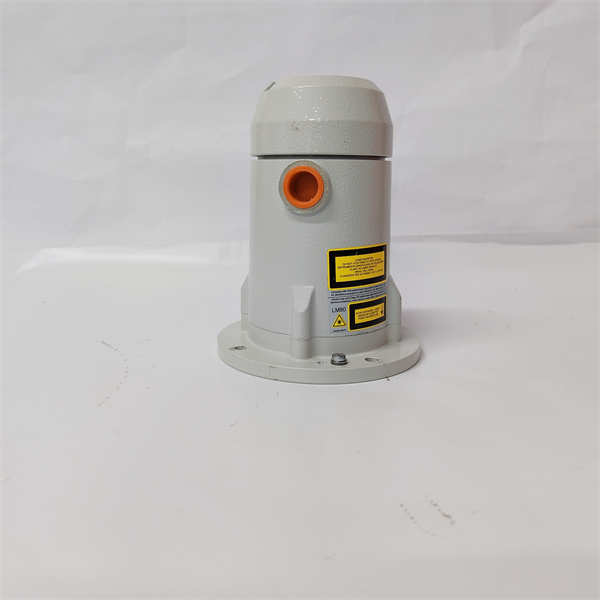

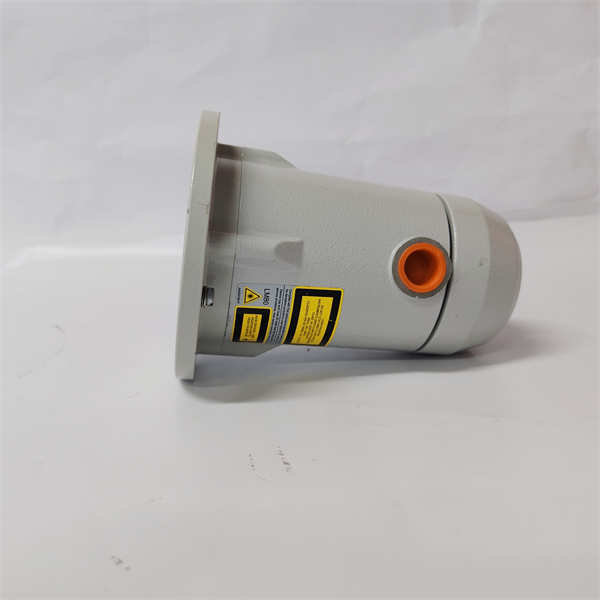

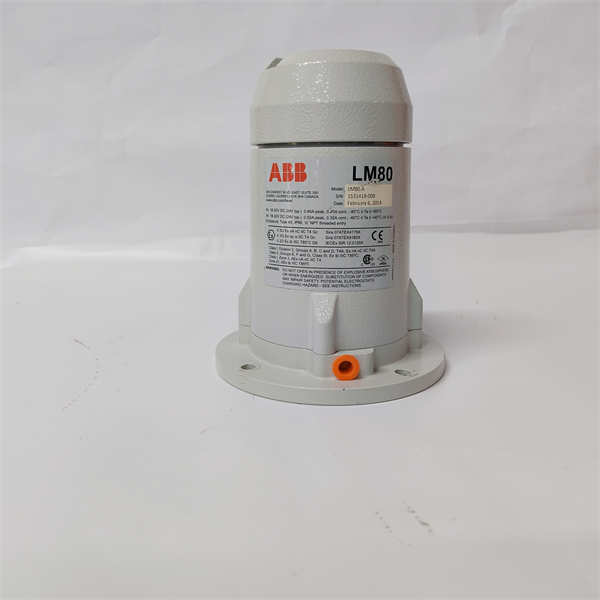

LM80.A ABB 激光物位变送器/激光测距传感器

描述

ABB LM80.A是一款高性能的激光物位变送器，由ABB公司生产，专为工业环境中准确测量物位、距离和位置而设计。该设备采用脉冲激光技术，能够进行非接触式测量，尤其适用于颗粒状固体物料和不透明液体。LM80.A以其卓越的速度和精度，在各种极端环境下，包括高粉尘或有内部结构的容器中，都能提供可靠的测量数据。它集成了易于使用和安装的特点，并具备长距离测量能力，使其成为从破碎机狭小空间到最高料仓底部等多种物位测量应用的“即插即用”解决方案。

技术规格

产品型号:LM80.A(也称LM80)

制造商:ABB

产品类型:激光物位变送器/激光测距传感器

测量技术:脉冲激光(Time-of-Flight，TOF)

测量范围（物位应用）:0.5 m(1.5 ft)至100 m(330 ft)(针对浅色表面)；0.5 m(1.5 ft)至30 m(100 ft)(针对深色表面)

测量范围（定位应用）:0.5 m(1.5 ft)至150 m(500 ft)(针对反射目标)

分辨率:$pm$10 mm(0.4 in)

精度:$pm$30 mm(1.2 in)

光束发散角:<0.3∘

更新频率:每秒三次

激光波长:905 nm近红外脉冲半导体激光(测量)；635 nm红色半导体激光(指示)

功率输出:12 mW平均功率，20 W峰值功率(测量激光)；3 mW连续(指示激光)

输出信号:4-20 mA模拟输出(符合NAMUR标准)；2个SPST继电器输出(0.5A 120VAC,0.25A 250VAC,1A 24VDC,0.5A 60VDC)

通信接口:RS232(DB9连接器，用于测试、故障排除和配置)

供电电压:24 V DC(典型值18至32 V DC)

功耗:0.2 A连续(0.4 A峰值)；带加热光学器件时0.32 A连续(0.52 A峰值)

外壳材料:标准粉末涂层铝，可选316不锈钢

防护等级:IP66/NEMA 4X

O型圈密封材料:丁腈橡胶(Buna-N)

工作温度:-20°C至+70°C(-4°F至+158°F)；生存温度-40°C至+80°C(-40°F至+176°F)

过程压力:大气压(1 bar)

认证:CE,UL,CSA,ATEX,IECEx,EAC,cCSAus,FM,KCs(部分型号具备防爆认证)

可选附件:LCD2配置设备、非冷凝加热光学器件、不锈钢外壳、三叶草接口、防尘管、冷却管、旋转支架、旋转法兰、反射板(用于定位)

主要特点和优势

ABB LM80.A激光物位变送器以其独特的技术和坚固的设计，在工业物位测量领域展现出显著的优势。

高精度非接触式测量：基于脉冲激光技术，LM80.A能够精确测量距离和物位，分辨率高达$pm$10 mm，精度为$pm$30 mm。作为非接触式传感器，它避免了与被测物料的直接接触，从而减少磨损，降低维护需求。

出色的环境适应性：能够测量颗粒状固体物料和不透明液体，并且在有中等粉尘的环境下依然能提供可靠的测量（通过“最后一脉冲检测”）。可选的非冷凝加热光学器件可防止冷凝问题，使其适用于多尘、潮湿或温度波动较大的恶劣工业环境。

狭窄光束与无虚假回波：激光光束发散角极小（小于0.3°），能够精确瞄准目标表面，不受容器内部结构、落料或壁面堆积物的影响，消除了传统传感器常见的虚假回波问题，确保测量可靠性。

长距离测量能力：物位应用测量范围可达100米（330英尺），定位应用可达150米（500英尺），使其适用于各种尺寸的料仓、筒仓和容器。

易于安装和配置：内置可见激光指示器，方便精确对准狭窄或高大的容器。无需校准，设置直观简单，支持“即插即用”，大大简化了安装和调试过程。

多功能输出和通信：提供连续的4-20 mA模拟输出和两个单点继电器输出，既可作为过程控制传感器，又可提供高低报警。RS232接口便于测试、故障排除和配置。

低维护和高可靠性：维护成本低，激光器预期寿命长达25年。坚固耐用的铝制（可选不锈钢）外壳和IP66/NEMA 4X防护等级确保了产品在工业环境中的长久运行。

应用领域

ABB LM80.A激光物位变送器广泛应用于各种需要精确、可靠、非接触式物位和距离测量的工业领域，尤其擅长处理颗粒状固体物料和不透明液体。

采矿与建筑：测量矿石、骨料、沙子、水泥等散装物料在筒仓、料斗、破碎机、输送带上的物位，以及用于矿车或起重机的定位。

食品与饮料：监测谷物、咖啡豆、糖、面粉、塑料颗粒等固体原料在存储罐和料仓中的物位。

化工与化肥：测量各种化学品、化肥颗粒和粉末的物位，特别是不透明液体和有腐蚀性粉尘的环境。

电力生成：监测煤炭、灰渣等燃料和废料在料仓中的物位，确保燃煤发电厂的燃料供应和管理。

石油与天然气：测量油、燃料等不透明液体的物位，以及在某些生产环节中固体催化剂或粉末的物位。

纸浆与造纸：监测纸浆、木屑、化学品等物料的物位。

水与废水处理：测量泥浆、化学品等不透明液体或固体污泥的物位。

其他工业应用：适用于任何需要连续物位监测和精确距离/位置测量的场景，例如仓库自动化中的物料堆放高度监测，以及在某些自动化设备中进行精确位置检测。

相关产品

ABB LM80.A激光物位变送器属于ABB Measurement&Analytics部门的物位测量产品线。以下是与其相关或相似的产品：

ABB LLT100:另一款ABB的激光物位变送器，通常用于更严苛的环境或更长的测量范围（最高可达100米，带冷却管可达280°C）。

ABB LM200:针对更长距离定位应用（最高400米，带反射器）和物位测量（最高200米）的激光变送器，是LM80的更高性能版本。

ABB其他物位测量产品:包括雷达物位计（如FMCW雷达）、超声波物位计、导波雷达物位计等，这些是LM80在不同应用中可能被替代或补充的同类产品。

ABB控制系统:LM80.A通常与ABB的DCS（如ABB Ability™System 800xA）或PLC系统配合使用，将测量数据传输到控制系统进行进一步处理和控制。

安装与维护

安装前准备：

安全第一：在进行任何安装操作前，务必确保设备已断电，并采取必要的安全锁定/挂牌措施，防止意外启动。

查阅手册：详细阅读ABB提供的LM80.A操作说明书和相关系统文档，了解具体的安装步骤、电气连接和安全注意事项。

环境检查：确保安装环境符合LM80.A的温度、压力和湿度要求。虽然LM80.A具有IP66/NEMA 4X防护等级，但仍需避免直接受到强烈冲击或过度振动。

选择位置：将LM80.A安装在储罐、筒仓或容器顶部，使其激光束能垂直向下指向被测物料表面。

对准：利用内置的红色激光指示器，精确对准目标测量表面，确保激光束不会被内部结构、管线或壁面堆积物阻挡。

接线：根据手册指示，正确连接24 VDC电源线和4-20 mA模拟输出信号线及继电器输出线。确保接线牢固，符合电气规范，并进行良好接地。

附件安装：根据应用需求安装可选附件，如防尘管（在多尘环境中使用）、冷却管（在高温环境下使用）或加热光学器件（在易冷凝环境下使用）。

维护建议：

定期目视检查：定期检查LM80.A的外壳是否有物理损伤、腐蚀或连接松动。特别注意光学镜头表面，确保清洁无污垢、灰尘或结晶。

镜头清洁：如果镜头表面有灰尘或污垢，请使用柔软、干净的布和非研磨性清洁剂（如异丙醇）轻轻擦拭。避免使用粗糙材料或腐蚀性溶剂。

通信诊断：定期通过RS232接口连接配置设备（如LCD2）或PC，检查模块的运行状态、信号强度和测量值，确保通信正常。

固件更新：根据ABB的建议，定期检查并更新模块固件，以获取最新的功能改进和性能优化。

故障排查：如果出现测量异常或报警，首先检查外部电源、接线和安装位置是否正确。然后利用诊断工具检查模块内部状态和错误代码。

备件管理：对于关键应用，建议备存常用备件，如LM80.A模块本身或其主要附件，以便快速更换，减少停机时间。

产品保障

ABB作为全球领先的测量与分析解决方案提供商，对LM80.A激光物位变送器提供全面的产品保障。
