LD800HSE ABB FOUNDATION Fieldbus 链接设备

描述

ABB LD800HSE是一款由ABB公司精心打造的FOUNDATION Fieldbus链接设备，它在现代工业过程控制系统中扮演着至关重要的桥梁角色。作为FOUNDATION Fieldbus高速以太网（HSE）网络与多达四个FOUNDATION Fieldbus H1现场总线网络之间的无缝连接器，LD800HSE确保了控制层与现场设备之间的高效数据交换。它不仅是一个通信网关，更是每个H1链路的链路主控器（LAS），负责管理发布者/订阅者通信，并保证可靠的数据更新。ABB LD800HSE凭借其卓越的连接能力和对冗余配置的支持，显著提升了系统的可用性和稳定性，是构建高性能、高可靠性工业自动化架构的基石。无论是在石油天然气、化工、电力等重工业领域，还是在制药、食品饮料等精密制造行业，LD800HSE都以其坚固耐用的工业级设计和精准的数据传输能力，为高效、安全的生产运营提供了强大支撑。

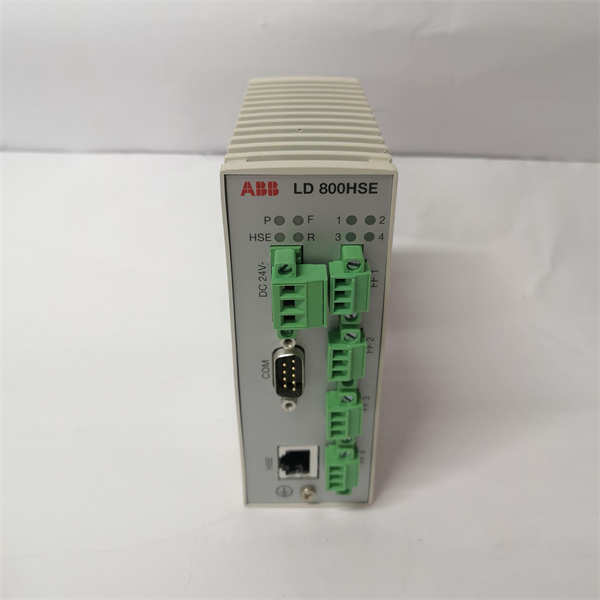

LD800HSE ABB

技术规格

产品型号:LD800HSE

制造商:ABB

产品类型:FOUNDATION Fieldbus链接设备

HSE接口:1通道，10/100 Mbit/s(自动感应)

H1现场总线接口:4个独立H1链路，每个31.25 kbit/s

链路主控器(LAS):作为每个H1链路的链路主控器

冗余支持:支持冗余配置，带独立冗余链路

供电电压:24 V DC(±20%)

电流消耗:典型值200 mA

功率损耗:典型值4.8 W

工作温度:0°C至+55°C

存储温度:-20°C至+70°C

防护等级:IP20

防爆认证:LD800HSE EX型获得Zone 2(ATEX和IECEx)认证

主要特点和优势

ABB LD800HSE链接设备以其创新的设计和强大的功能，为复杂的工业自动化系统带来了诸多优势。其核心特点在于实现了FOUNDATION Fieldbus HSE与H1网络之间的无缝通信，从而统一了工厂的通信架构，简化了系统集成。LD800HSE支持高速数据交换，通过HSE的10/100 Mbit/s速率，确保了控制层与现场智能设备之间的数据快速、高效传输，提升了系统响应速度。

该设备每个H1链路都具备强大的链路主控器（LAS）功能，能够可靠地管理发布者/订阅者通信模式，保证现场H1设备数据更新的及时性和一致性。更为重要的是，LD800HSE专为冗余操作而设计，提供独立的冗余链路以实现故障转移和监控，这极大提高了系统在关键应用中的可用性和可靠性，最大程度减少了停机风险。此外，它支持从主控制系统直接透明配置所连接的H1设备，简化了调试和日常维护。对于需要在危险区域部署的场景，LD800HSE EX型号提供了防爆认证，不仅保障了安全，还通过减少现场H1布线和安装成本，实现了经济效益。全面的诊断功能，包括状态和错误显示，进一步增强了故障排除的便利性，确保系统稳定运行。

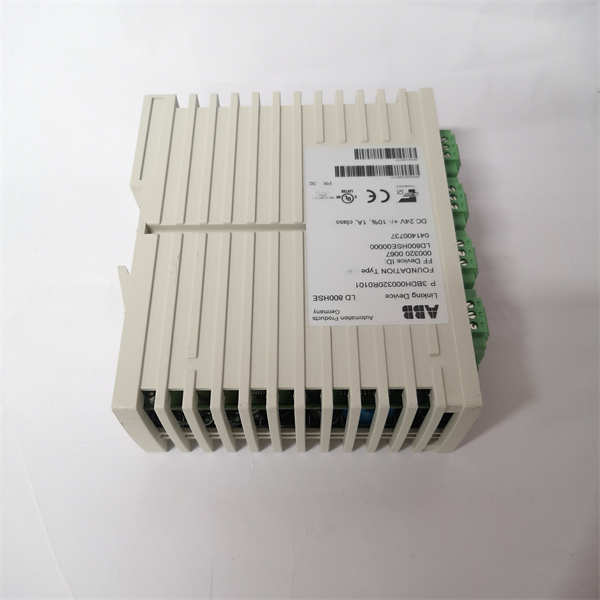

LD800HSE ABB

应用领域

ABB LD800HSE链接设备广泛应用于各类FOUNDATION Fieldbus作为核心通信标准的工业过程自动化行业，尤其在大型且复杂的控制系统中发挥关键作用。

在石油与天然气行业，LD800HSE用于炼油厂、海上平台和输油管道的控制和监测，它将来自H1现场总线的压力、流量、温度等仪表数据高效传输至HSE控制骨干网，确保生产过程的稳定与安全。在化工与石化工业中，该设备能够管理复杂的反应过程，通过集成Fieldbus网络实现对各类阀门、泵和传感器的精确测量与控制。电力生成领域，无论是火电、水电还是核电站，LD800HSE都被用于连接现场仪表至控制系统，保障锅炉、汽轮机等关键设备的运行效率和实时监控。

此外，LD800HSE在制药和食品饮料行业中也扮演重要角色，确保生产过程中的数据完整性和精确控制。在纸浆与造纸、采矿和冶金等重工业领域，面对大量的现场仪表和设备，LD800HSE通过其强大的链接能力，实现了高效的数据采集与控制。在水处理和污水处理设施中，它将泵、阀门、传感器等现场设备的H1数据汇集到HSE网络，支持对水资源管理的自动化和优化。作为分布式控制系统（DCS）的核心组件，特别是在ABB System 800xA系统中，LD800HSE是将FOUNDATION Fieldbus H1设备集成到HSE架构的理想选择。

相关产品

与ABB LD800HSE链接设备紧密相关的产品包括：

ABB AC 800M控制器:这些是ABB System 800xA中的主控制器，通过HSE网络与LD800HSE进行通信。

FOUNDATION Fieldbus H1现场设备:各种智能现场仪表，如变送器、阀门、执行器，它们通过H1协议与LD800HSE连接。

FOUNDATION Fieldbus H1电源调节器:例如Pepperl&Fuchs KLD2-PC-1.1，为H1总线段提供电源和信号调理。

ABB System 800xA:ABB的旗舰分布式控制系统，LD800HSE是其实现FOUNDATION Fieldbus H1设备集成到HSE架构的关键组件。

ABB Ability™Asset Manager:ABB的资产管理解决方案，利用通过LD800HSE传输的数据进行预测性维护和资产优化。

ABB其他通信模块:提供不同网络和协议之间的连接，以满足多样化的通信需求。

PPC905AE101 3BHE014070R0101 ABB:虽然是不同的模块，但可能在同一个大型控制系统中使用，负责数字I/O或频率I/O功能。

PPC907BE101 3BHE024577R0101 ABB:用于中压变频器的控制器模块，在电力等行业中可能与LD800HSE共同构建系统。

安装与维护

安装前准备：在安装ABB LD800HSE链接设备之前，务必确保控制柜及相关现场设备的所有电源均已完全断开，并严格执行锁定/挂牌安全程序。详细查阅ABB提供的LD800HSE官方安装手册以及System 800xA或相关控制系统的文档，了解具体的安装步骤、电气连接图和安全指南。穿戴防静电腕带并在符合静电防护（ESD）要求的工作环境下操作，以避免对敏感电子元件造成损害。确认安装环境符合模块的额定工作温度（0°C至+55°C）和湿度要求。将LD800HSE模块牢固地安装在标准35mm DIN导轨上，确保有足够的通风空间。仔细连接24 V DC电源，并将HSE以太网电缆和四根H1现场总线电缆正确连接到相应端口，确保极性正确且所有总线段均已正确端接。在通电前，务必对所有接线进行彻底检查，确认无误。

维护建议：为确保ABB LD800HSE链接设备的长期稳定运行，建议执行定期的预防性维护。定期对LD800HSE模块进行目视检查，查看是否有物理损坏、灰尘堆积或连接松动。使用干燥、柔软的刷子或压缩空气轻轻清除模块表面的灰尘和污染物。定期监控模块上的LED指示灯，这些指示灯会显示电源、模块状态、HSE通信状态以及每个H1链路的状态，异常指示应及时排查。利用ABB控制系统提供的诊断工具，定期检查LD800HSE及其连接的H1设备的通信健康状态。根据ABB的建议，及时更新模块固件，以获取功能改进和安全补丁。定期备份LD800HSE的配置和相关控制系统程序，以便在需要更换模块或发生系统故障时能够快速恢复。如果模块出现故障或异常行为，请查阅故障排除指南，并联系ABB认证的技术支持人员或服务中心，切勿尝试未经授权的维修。

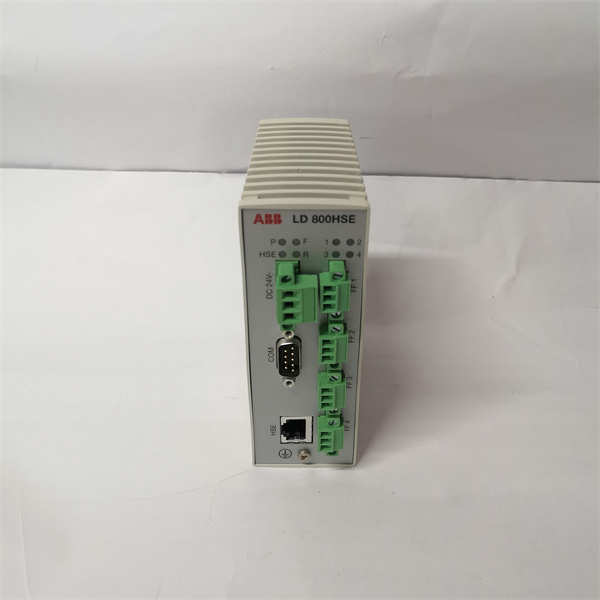

LD800HSE ABB

产品保障

ABB作为全球工业技术领域的领导者，对LD800HSE FOUNDATION Fieldbus链接设备提供全面的产品保障。
