KOLLMORGEN 60WKS-CE240 22PB 伺服驱动器 – 模拟伺服功放，性能稳如泰山！

描述

KOLLMORGEN 60WKS-CE240 22PB：这台60WKS系列模拟伺服功放，是工业自动化里的“硬通货”！它是伺服系统的核心，负责驱动Kollmorgen SM系列同步伺服电机，实现精确的转速、位置和扭矩控制。额定输出：22A，输入电压：3x172V，内置电源和制动单元。别瞅了，原厂正品，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病！

60WKS-CE240 22PB 产品概述

兄弟们，聊到KOLLMORGEN这个牌子，那在运动控制界可是响当当的。虽然现在产品迭代更新了，但它留下的经典产品，特别是这台 KOLLMORGEN 60WKS-CE240 22PB，至今仍是很多工厂的“定海神针”。这玩意儿可不是个简单的电子元件，它是一台高性能的模拟伺服功放（Servo Amplifier）。简单点说，它就是伺服系统的“心脏”，接收上位机（如PLC或运动控制器）发出的控制指令，然后将这些指令转化为精确的电流和电压，去驱动Kollmorgen SM系列同步伺服电机，确保机械臂、印刷机或包装机等设备能够有条不紊、精准无误地工作。

这台 KOLLMORGEN 60WKS-CE240 22PB 功放，作为60WKS系列的代表，其设计之初就考虑到了高可靠性和高精度。它的功率部分采用了三相、脉冲宽度调制（PWM）晶体管级，能够实现四象限运行，即同时支持电机正转、反转、正向制动和反向制动。它内置了电源单元、制动单元和制动电阻，可以直接处理电机在制动时产生的再生能量，大大简化了系统设计。它集成了PI控制器，用于精确控制电机的转速和输出电流，并利用电机上的RLG（转子位置传感器）和测速计进行高精度反馈控制。在那些需要稳定运行的老旧系统中，比如印刷、包装、机器人和机床等，这台 KOLLMORGEN 60WKS-CE240 22PB 的稳定性和可靠性是毋庸置疑的。

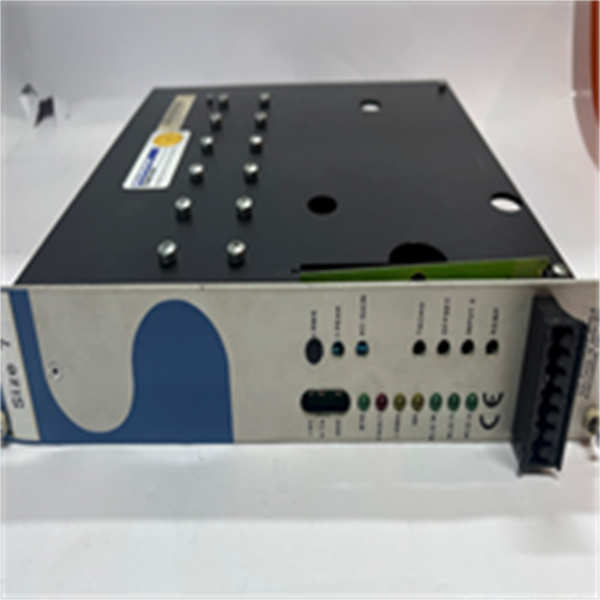

60WKS-CE240 22PB KOLLMORGEN

60WKS-CE240 22PB 技术规格

主要特点和优势

要说 KOLLMORGEN 60WKS-CE240 22PB 这台伺服功放的特点，那真是刀刀见肉，个个都是干货。首先，它最大的亮点就是高度集成化的设计。它将电源、制动单元和功放部分整合在一个紧凑的单元中，大大简化了控制柜的布线和安装。这种一体化的设计，不仅节省了空间，也提高了整个系统的可靠性，因为减少了外部连接点。

再来，它的高可靠性和模拟控制也是一大杀手锏。虽然是模拟伺服，但KOLLMORGEN的60WKS系列在工业界以其坚固耐用而闻名。它能够有效抵御工业现场常见的电磁干扰（EMI）和振动，确保在恶劣环境下也能稳定运行。它还具备强大的故障诊断能力，通过板载的LED指示灯，可以清晰地显示各种故障状态，方便现场工程师快速定位问题，减少停机时间。对于那些还在用老系统的工厂来说，这台 KOLLMORGEN 60WKS-CE240 22PB 的稳定性和耐用性，就是保障生产线不掉链子的定海神针。

Engineered for Robust and Precise Motion Control

The KOLLMORGEN 60WKS-CE240 22PB servo amplifier is a high-performance analog drive designed for precision motion control applications. Its core strength lies in its robust and integrated design, which combines a power supply, ballast circuit, and servo amplifier into a single unit. This architecture not only simplifies installation but also enhances system reliability by minimizing external components and wiring complexity.

A key advantage of the 60WKS-CE240 22PB is its high-fidelity control. It utilizes a three-phase, pulse-width modulated transistor stage and PI-controllers to ensure a highly responsive and accurate control loop for motor speed and current. The amplifier is specifically engineered to work with Kollmorgen SM series synchronous motors, leveraging their RLG and tacho-feedback for precise trapezoidal commutation. Furthermore, the unit features comprehensive diagnostic capabilities through on-board LEDs, allowing for rapid troubleshooting of faults related to the drive, motor, or power supply. As a retired model, the KOLLMORGEN 60WKS-CE240 22PB is a vital spare part for industries that rely on the proven durability and performance of Kollmorgen’s legacy motion control systems.

应用领域

KOLLMORGEN 60WKS-CE240 22PB 这台伺服功放，它天生就是为需要高精度运动控制的应用而生的。所以，它的应用领域也特别集中和专业。最典型的，就是在各种仍在服役的工业生产线上，比如：

印刷和包装机械：需要对卷筒进行精确的张力控制、对刀具进行精确的定位。

机器人和自动化装配线：需要协调多个轴的同步运动，完成复杂的抓取、放置任务。

机床和数控设备：需要对主轴和进给轴进行高精度的位置和速度控制。

食品饮料行业：在高速包装和灌装线上，需要伺服驱动器来控制流水线的同步运行和精确停顿。

总而言之，只要你的项目涉及到老旧的Kollmorgen运动控制系统，并且需要一个可靠的“心脏”来驱动伺服电机，这台 60WKS-CE240 22PB 就是你最值得信赖的合作伙伴。

相关产品

KOLLMORGEN 60WKS-CE240 22PB 通常需要与其他组件配合使用，才能组成完整的运动控制系统。

KOLLMORGEN SM系列伺服电机：如6SM27M或6SM77S，是与这台功放完美匹配的电机。

KOLLMORGEN AKD系列驱动器：现代替代产品，用于新系统的升级。

Kollmorgen AKM系列伺服电机：现代高性能电机，与AKD驱动器匹配。

PLC/运动控制器：提供控制指令，例如西门子、罗克韦尔等品牌的PLC。

60WKS-CE240 22PB KOLLMORGEN

安装与维护

安装前准备：在安装 KOLLMORGEN 60WKS-CE240 22PB 伺服功放前，第一步是确保系统电源已断开，这是铁律，不能马虎。这台功放需要三相电源输入，请确认接线端子上的相序和电压符合手册要求。在处理这些精密电子设备时，一定要佩戴防静电手环，防止静电损坏敏感电子元件。另外，请确保使用正确的屏蔽电缆连接电机和功放，以防止电磁干扰。

维护建议：60WKS-CE240 22PB 模块设计上很稳定，日常维护其实很简单。定期检查设备内部的清洁和通风，避免灰尘堆积影响散热。这台功放上的LED指示灯是重要的诊断工具，如果它显示异常，说明驱动器、电机或电源可能存在问题，应立即查阅产品手册进行诊断。
