JOHNSON MS-NAE5510-1 – Metasys网络引擎，楼宇自控核心，智能管理一步到位！

描述

JOHNSON MS-NAE5510-1：这块网络自动化引擎，是约翰逊自控Metasys®楼宇自控系统的“大脑”，专为大型设施的HVAC、照明和安防系统提供集中管理和监控。支持2个N2或2个BACnet MS/TP总线，或各一个组合，通信灵活。供电电压：24 VAC，内存：512 MB Flash，256 MB DRAM。这玩意儿可不是普通货，原厂正品，现货供应，是你搞定智能楼宇的得力助手，没毛病！

产品详细说明

JOHNSON MS-NAE5510-1 产品概述

咱们聊聊约翰逊自控（Johnson Controls）的这款硬核产品——JOHNSON MS-NAE5510-1 网络自动化引擎。这东西可不是一般的控制器，它是Metasys®楼宇自控系统里的核心“大脑”，专为大型、复杂的建筑或园区而设计。它的主要任务就是作为一个超级监工，把HVAC（供热通风与空调）、照明、安防等各种子系统全部整合到一个平台上来，实现统一的监控和管理。这块JOHNSON MS-NAE5510-1 就像一个智能管家，能实时处理所有设备的数据，执行预设的控制逻辑，比如节能策略、时间表控制、报警处理等等，确保整个大楼的运行既高效又节能。

这块MS-NAE5510-1 还有一个绝活，那就是Web-enabled（网页功能），这意味着你可以通过任何支持的网页浏览器，远程访问和操作这个系统，无论是坐在办公室里还是出差在外，都能随时掌控大楼的状况。它支持的通信协议非常广泛，像BACnet® MS/TP和N2 Bus这些主流协议都能轻松驾驭，所以甭管你底下接的是新设备还是老设备，这块JOHNSON MS-NAE5510-1 都能很好地兼容和管理。简单说，有了它，你的楼宇自控系统就能从一个各自为政的“散装”状态，升级成一个有条不紊、高效协作的“一体化”智能平台，真正做到让大楼“活”起来。

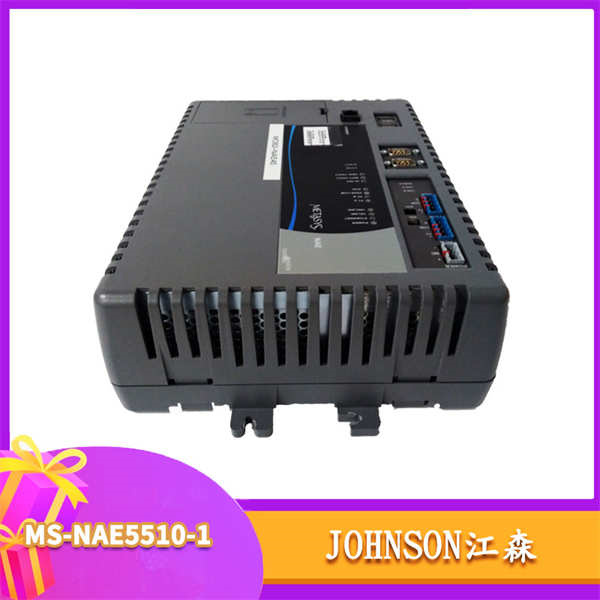

JOHNSON MS-NAE5510-1

JOHNSON MS-NAE5510-1 技术规格

主要特点和优势

为啥说 JOHNSON MS-NAE5510-1 是楼宇自控领域的“老炮儿”？它的优势可不是吹的。首先，它最牛的就是它的兼容性和灵活性。这块网络引擎支持同时接入两个不同协议的总线（BACnet MS/TP和N2 Bus），这意味着在改造项目或新旧设备混用的场景下，你不用头疼协议不兼容的问题，它能完美地把它们都整合起来，实现统一管理，省心省力。而且，每个总线最多能带100个设备，这容量，别说一个普通楼层了，就算整个大楼的设备都能轻松搞定。

其次，它的“Web-enabled”功能，简直就是为现代管理模式量身定做的。通过内置的站点管理门户 (Site Management Portal)，你可以用任何浏览器远程查看和配置系统，不管是实时数据、报警信息还是历史趋势，一目了然。这种设计极大地简化了系统的维护和操作，不需要专门的软件，也不需要你跑到现场去。这块 MS-NAE5510-1 内置的内存也够大，512MB的Flash和256MB的DRAM，足以应对大量数据的存储和处理，保证系统运行的流畅和稳定。更重要的是，它还有数据保护电池，万一停电，关键数据也能安然无恙，这种细节上的考量，才是一个真正靠谱产品的体现。

The JOHNSON MS-NAE5510-1 is a sophisticated Network Automation Engine at the heart of the Johnson Controls Metasys® building automation system. It is designed to act as a powerful supervisory device, providing centralized monitoring and control for large and complex facilities. The key strength of the MS-NAE5510-1 lies in its exceptional integration capabilities. It supports two independent field controller trunks, which can be configured for either BACnet MS/TP or the legacy N2 Bus protocol, allowing for seamless integration of both modern and older building equipment. This flexibility is crucial for retrofit projects and ensuring a smooth transition to more advanced systems. The engine features an embedded, web-based user interface, the Site Management Portal, which enables remote access and management from any standard web browser. This functionality simplifies system configuration, monitoring, and diagnostics, eliminating the need for dedicated workstation software and reducing maintenance costs. With its robust processing power and ample memory, the MS-NAE5510-1 efficiently handles a comprehensive range of supervisory functions, including scheduling, alarm and event management, and data trending. This device is an essential component for any facility looking to enhance operational efficiency, reduce energy consumption, and ensure the reliable performance of its building systems.

应用领域

这块 JOHNSON MS-NAE5510-1 的应用场景，主要就是那些对自动化、节能和集中管理要求高的场合。最常见的就是大型商业建筑，比如写字楼、购物中心、酒店，这些地方的HVAC、照明系统都非常复杂，有了这块MS-NAE5510-1，就能实现对所有设备的精细化控制，比如根据人流量自动调节空调温度，或者根据光照强度自动开关灯光，大大降低能耗。

此外，它在工业园区、数据中心、医院和学校等场所也大有用武之地。在工业园区，它能把厂房里的通风、排烟、消防系统都集成起来，确保生产环境的安全。在数据中心，它可以精准控制服务器机房的温湿度，保障设备的正常运行。在医院，它可以管理手术室的空气净化系统和病房的温控，为病人提供舒适安全的治疗环境。总之，只要是需要一个强大中枢来协调和管理各种楼宇设备的场景，JOHNSON MS-NAE5510-1 都能扮演好这个关键角色，让你的管理工作事半功倍。

相关产品

作为约翰逊自控Metasys®系统家族的一员，MS-NAE5510-1 通常需要与同一系列的其他产品配合使用。以下是一些常见的关联型号：

MS-NAE3510-1：这是NAE35系列的网络自动化引擎，功能相对MS-NAE5510-1 简化，适用于设备数量较少的小型楼宇。

MS-NAE5510-3：这是NAE55系列的升级型号，在协议支持、性能和内存容量上都有所提升，是MS-NAE5510-1 的高性能替代品。

MS-NAE5511-1：这款型号与MS-NAE5510-1 类似，但内置了调制解调器，支持电话拨号连接，方便在没有网络的环境下进行远程访问。

MS-FEC1611-1：这是Metasys®系统中的现场设备控制器 (Field Equipment Controller)，用于直接控制现场的HVAC设备，通过N2或BACnet总线与MS-NAE5510-1 通信。

MS-IOM4710-1：I/O模块 (Input/Output Module)，用于扩展NAE的I/O点数，可以与MS-NAE5510-1 搭配使用，满足更复杂的控制需求。

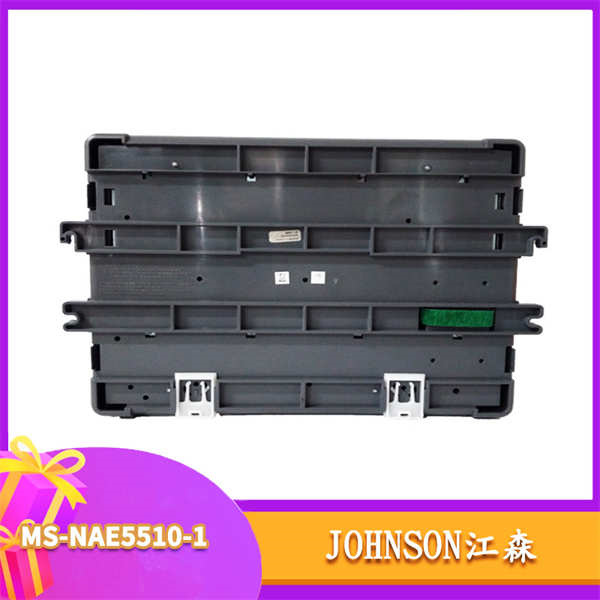

JOHNSON MS-NAE5510-1

安装与维护

安装前准备：安装JOHNSON MS-NAE5510-1 前，务必确保已经切断所有电源，并确认安装位置干燥、通风，避免阳光直射和高振动环境。准备好24 VAC的专用电源，并检查所有连接线缆，确保没有破损。MS-NAE5510-1 支持螺丝固定或35mm DIN导轨安装，根据现场情况选择合适的安装方式。在通电前，请务必将模块内置的数据保护电池正确安装好，这玩意儿是用来在断电时保护数据的，可别忘了。

维护建议：JOHNSON MS-NAE5510-1 的日常维护很简单，主要是定期检查。首先，要确认模块上的指示灯状态是否正常，通常绿灯亮表示运行正常。其次，要定期检查模块的固件版本，如有更新，请及时升级以获取更好的性能和安全性。最重要的一点，就是定期通过Site Management Portal备份系统的配置数据和历史数据，万一出现故障，恢复起来就方便多了。这模块本身没有用户可维修的部件，所以除了必要的检查和备份，其他操作都应该由专业人员来处理。
