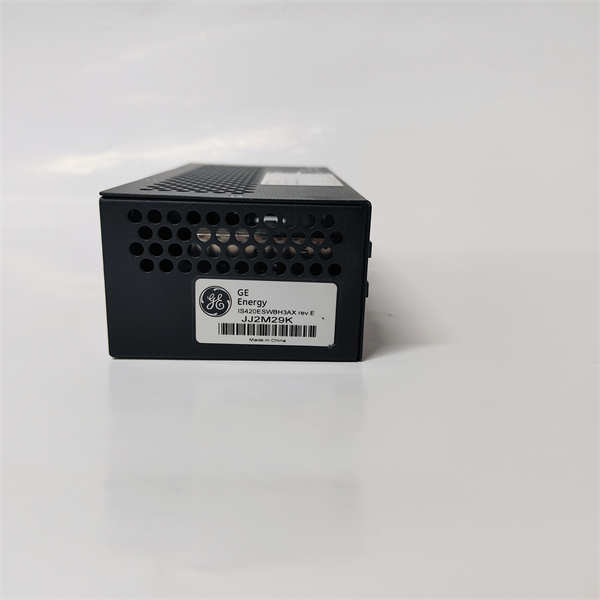

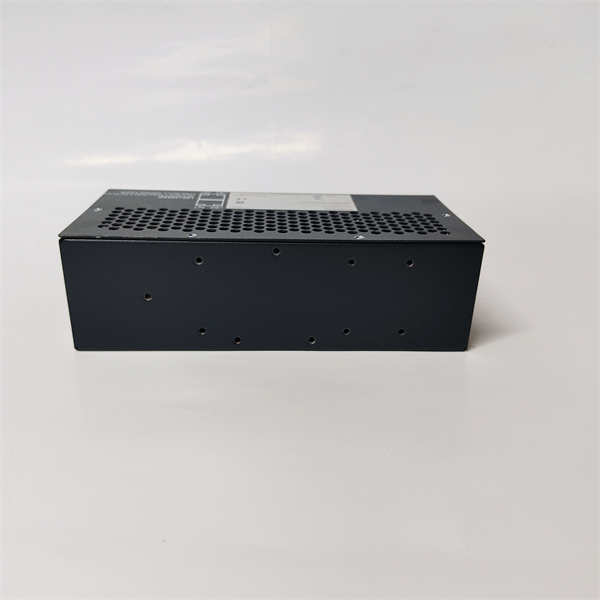

IS420ESWBH3A GE 以太网IONet交换机

描述

GE IS420ESWBH3A是一款高性能的工业级以太网IONet交换机，由通用电气（GE）专为Mark VIe和Mark VIeS Speedtronic涡轮机控制系统设计。作为GE分布式控制系统中的关键网络组件，IS420ESWBH3A的核心功能是构建一个高速、可靠的实时通信网络，连接Mark VIe控制器与各种I/O模块（如传感器、执行器接口模块），确保控制数据和诊断信息在系统内的快速、无缝传输。

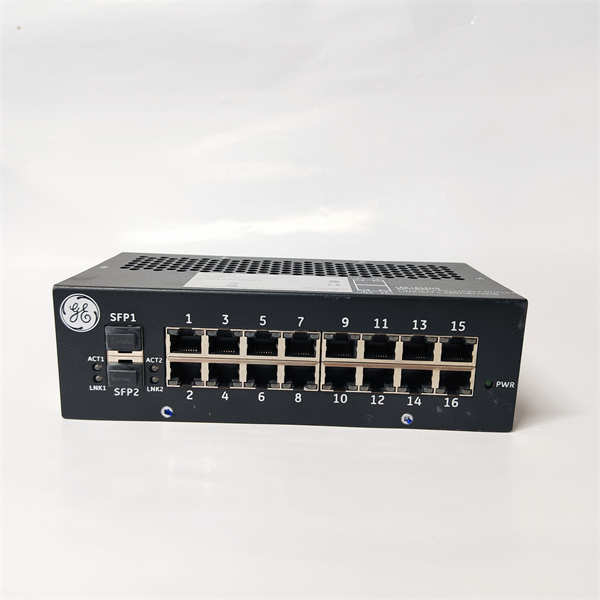

这款交换机提供了16个10/100Base-TX RJ-45铜缆端口，支持自动协商功能，能够适应不同的网络速率和双工模式，从而优化数据传输效率。与传统的以太网交换机不同，IS420ESWBH3A是为满足工业控制的严苛需求而特别设计的，尤其注重实时数据传输的低延迟和高稳定性。它具备坚固耐用的无风扇设计，采用对流冷却，可在极宽的温度范围（-40°C至+70°C）内稳定运行，并通过了G3级严苛环境和危险场所（Class 1,Div 2/Class 2,Zone 2/ATEX）认证，确保在恶劣的工业环境中提供持续可靠的通信服务。凭借其冗余电源输入、全面的LED状态指示和即插即用的非管理型设计，GE IS420ESWBH3A是构建高性能、高可用性涡轮机控制系统和其他关键工业自动化网络的理想选择。

技术规格

产品型号:IS420ESWBH3A

制造商:General Electric(GE)

产品类型:以太网IONet交换机(Ethernet IONet Switch)

系统兼容性:GE Mark VIe和Mark VIeS Speedtronic涡轮机控制系统

端口类型:16个10/100Base-TX RJ-45铜缆端口

光纤端口:无(此H3A版本不含光纤端口)

以太网标准:IEEE 802.3,802.3u,802.3x

传输速率:10/100 Mbps(自动协商)

双工模式:全/半双工(自动协商)

HP-MDIX自动感应(自动交叉连接)

交换机类型:非管理型(Unmanaged)

电源输入:24/28 VDC(支持冗余输入，二极管或逻辑)

最大电流:1 A(典型)

缓冲器大小:最小256 KB

MAC地址容量:4 K

冷却方式:对流冷却(Convection Cooled)/无风扇

G3兼容性:是(G3 Compliant)

危险场所认证:Class 1,Div 2/Class 2,Zone 2/ATEX

工作温度:-40°C至+70°C(-40°F至+158°F)

存储温度:-40°C至+85°C(-40°F至+185°F)

相对湿度:5%至95%(无冷凝)

安装方式:DIN导轨安装(需单独购买安装夹)或面板安装

诊断功能:前面板LED指示灯(电源、链接状态、活动、双工、端口速度)

软件兼容性:GE ControlST软件套件

主要特点和优势

GE IS420ESWBH3A以太网IONet交换机专为工业自动化环境设计，其一系列特点和优势使其成为GE Mark VIe/VIeS系统不可或缺的通信骨干。

高性能实时通信：作为Mark VIe/VIeS IONet的核心，IS420ESWBH3A能够以10/100 Mbps的速度，在控制器和I/O模块之间提供高速、低延迟的数据传输。它专门为满足实时工业控制解决方案的需求而设计，确保了涡轮机控制系统对过程变化的快速响应和精确操作，是维持系统稳定性和优化性能的关键。

多端口铜缆连接与自动协商：模块提供16个RJ-45铜缆端口，具备强大的连接能力，能够支持大量的I/O模块和现场设备。其10/100Base-TX自动协商功能，使得安装和集成更为简便，交换机能自动识别并适应连接设备的速率和双工模式，无需复杂的配置。

工业级坚固设计与环境适应性：IS420ESWBH3A采用无风扇对流冷却设计，没有移动部件，显著提高了其在恶劣工业环境中的可靠性。它可在-40°C至+70°C的宽泛温度范围内稳定运行，并通过了G3级严苛环境和危险场所（Class 1,Div 2/Class 2,Zone 2/ATEX）认证。这确保了在高温、高湿、振动和潜在爆炸性气体存在的环境中，设备也能持续、安全地运行。

冗余电源输入：模块支持双冗余电源输入，并通过二极管或逻辑进行电源隔离，即使一个电源故障，也能确保交换机的不间断运行。这种冗余设计对于避免因电力供应问题导致的系统停机至关重要，极大地提升了系统的可用性。

即插即用，非管理型设计：IS420ESWBH3A是一款非管理型交换机，这意味着它无需复杂的网络配置。用户只需连接电缆并提供电源即可投入使用，大大简化了安装、部署和日常维护工作，降低了对专业网络技能的要求。

全面的LED诊断指示：模块前面板的LED指示灯提供清晰直观的运行状态反馈，包括电源状态、每个端口的链接存在、活动、双工模式和速度。这使得现场人员能够快速、轻松地进行故障排除和状态监控，提高了系统的可维护性。

应用领域

GE IS420ESWBH3A以太网IONet交换机作为GE Mark VIe/VIeS涡轮机控制系统的关键网络基础设施，广泛应用于对实时通信、高可靠性和环境适应性有严格要求的工业领域。

在电力发电行业中，特别是燃气轮机和蒸汽轮机发电厂，IS420ESWBH3A是构建IONet网络的核心。它连接Mark VIe控制器与分散在整个电厂的各种I/O模块，包括传感器、执行器、保护继电器等。该交换机确保了所有控制数据（如温度、压力、流量、振动、转速等）和诊断信息能够在毫秒级时间内在系统内可靠传输，支撑了涡轮机的精确启动、负荷调节、紧急停机保护以及性能优化。

在石油天然气行业中，该交换机可应用于大型天然气压缩站、输油/气管道系统、以及炼油和石化设施中。它为连接分布式控制设备、现场仪表和安全系统提供了高可靠的以太网骨干，确保在恶劣的现场环境中（包括可能存在易燃气体的危险区域）关键数据的安全、实时交换。

在流程工业中，如大型化工、制药和采矿行业，如果采用GE Mark VIe系统进行控制，IS420ESWBH3A同样作为通信基础设施，连接控制器与现场I/O，实现对复杂生产过程的监控和控制。其工业级设计使其能够承受这些行业特有的严苛环境条件。

总之，凡是采用GE Mark VIe或Mark VIeS控制系统，并需要构建高性能、高可用性、工业级以太网通信网络的关键任务应用，GE IS420ESWBH3A都是一个理想的解决方案。

相关产品

GE IS420ESWBH3A以太网IONet交换机是GE Mark VIe/VIeS涡轮机控制系统中的重要网络组件，通常与以下GE的控制系统组件和相关设备协同工作：

GE Mark VIe/VIeS控制器:

IS420UCSBH4A(UCSB):Mark VIe系统的中央控制器（或称为控制处理单元），通过IONet与IS420ESWBH3A以及其他I/O包进行通信，是整个控制系统的“大脑”。

IS220PPROS1B(PPRO):主保护处理器I/O包，与UCSB协同，处理关键的保护逻辑。

GE Mark VIe/VIeS I/O模块(I/O Packs):

IS220PDIAH1BE(PDIA):离散量输入/模拟量输入I/O包。

IS220PRTDH1A(PRTD):RTD温度输入I/O包。

IS220PAICH1A/2A(PAIC):模拟量输入/输出I/O包。

IS220PTCCH1A(PTCC):热电偶（TC）输入模块。

IS220PDOAH1B(PDOA):离散量输出I/O包。

IS220PSVOH1B(PSVO):伺服阀输出模块。

IS220PSCAH1A(PSCA):串行Modbus通信接口模块。

GE Mark VIe/VIeS端子板(Terminal Boards):

各种与上述I/O包配套使用的端子板，它们提供与现场设备（传感器、执行器）的物理连接。例如：IS200STCIH1A,IS200TRTDH1D,IS200TBCIH1C,IS200STAT1A,IS200SCNAH1A等。

GE ControlST软件套件:

包含了ToolboxST等工具，用于Mark VIe/VIeS系统的组态、编程、诊断、数据趋势分析和维护。尽管IS420ESWBH3A是“非管理型”交换机，但它的状态和系统网络诊断会通过ControlST进行监控。

工业以太网铜缆:

高质量的Cat 5e UTP电缆，带RJ-45连接器，用于连接交换机端口与控制器及I/O模块。

DIN导轨及安装夹:

用于IS420ESWBH3A的物理安装，如GE部件号259B2451BVP1和259B2451BVP4等。

这些产品共同构成了GE Mark VIe/VIeS全面且高度集成的涡轮机控制和自动化解决方案，确保了GE IS420ESWBH3A在系统中作为网络骨干的高效运行。

安装与维护

安装前准备：在安装GE IS420ESWBH3A以太网IONet交换机之前，请务必详细阅读GE提供的Mark VIe/VIeS系统安装手册（如GEH-6721L）以及IS420ESWBH3A模块特定的技术文档。确保安装环境符合模块的工作温度、湿度、振动以及危险场所认证要求。在进行任何电气连接之前，必须完全切断系统电源，并遵循所有相关的电气安全规范和标准，以防触电或设备损坏。IS420ESWBH3A设计为DIN导轨安装（需要单独购买安装夹，如259B2451BVP1或259B2451BVP4）或面板安装。选择合适的安装位置，确保足够的散热空间和方便的接线。正确连接24/28V DC冗余电源，确保极性正确且接线牢固。所有以太网电缆（Cat 5e UTP，带RJ-45连接器）应正确连接到交换机端口，并确保连接器牢固可靠，以保证数据传输的稳定性和安全性。

维护建议：为确保GE IS420ESWBH3A以太网IONet交换机的长期稳定运行和高可靠性，建议定期进行预防性维护。这包括：定期检查模块及所有以太网电缆是否有物理损伤、腐蚀或松动。保持控制柜内部清洁，避免灰尘和污垢积聚，确保良好的通风散热，防止模块过热。由于是无风扇设计，定期检查散热表面是否有异物堵塞。监控模块前面板的LED指示灯（电源、链接状态、活动、双工模式和端口速度），它们能提供直观的运行状态信息，便于现场人员快速识别潜在问题。虽然是“非管理型”交换机，但系统诊断工具（如GE ControlST）仍可用于监控网络通信的健康状况。任何故障诊断和维修工作应由经过GE认证的专业技术人员进行，切勿在未断电或不熟悉操作的情况下尝试拆卸或维修，以避免人身伤害或设备进一步损坏。

产品保障

我们对GE IS420ESWBH3A工业级以太网IONet交换机提供全面的产品保障，旨在为客户提供卓越的价值和安心的使用体验。
