IS220UCSAH1A GE 嵌入式控制器模块/处理器模块/PAMC声音监测处理器

描述

GE IS220UCSAH1A是一款由通用电气(General Electric)制造和设计的嵌入式控制器模块（也称为处理器模块或PAMC声音监测处理器）。它是GE Mark VIe系列分布式燃气轮机控制系统的核心组件。

IS220UCSAH1A所属的UCSA控制器产品线是一系列独立计算机，用于运行应用代码。它设计用于面板安装，并通过板载的I/O网络(IONet)接口与I/O模块进行通信。IONet是一种专用私有以太网，专门支持I/O模块和控制器之间的通信。

该模块运行QNX Neutrino实时多任务操作系统，该系统以其高速度、高可靠性以及在工业应用中的适用性而闻名。

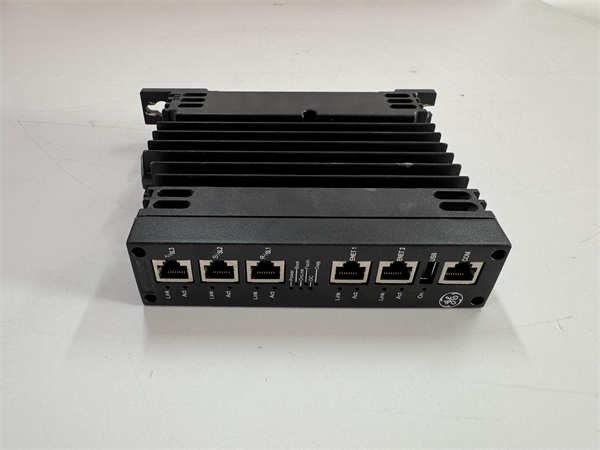

IS220UCSAH1A GE

技术规格

产品型号:IS220UCSAH1A

制造商:General Electric(GE)

系列:Mark VIe

产品类型:嵌入式控制器模块/处理器模块/PAMC声音监测处理器(PAMC Acoustic Monitor Processor)

处理器:Freescale Power PC(Power QUICC II PRO 667 MHz)

内存:256 MB DDR SDRAM

操作系统:QNX Neutrino(实时多任务操作系统)

电源要求:18 V DC至32 V DC

典型功耗:12.5瓦

工作温度:0°C至65°C

冷却方式:被动冷却(无需风扇)

相对湿度:5%至95%，非冷凝

危险环境兼容性;NFPA Class 1,Div.2应用

通讯接口:-6个RJ45以太网接口(用于IONet和UDH)<br>-1个USB接口

LED指示灯:Power,Boot,Online,Flash,DC,Diag,Link/Act

存储:紧凑型闪存(Compact Flash)

安装方式:柜内基座安装(Base-mounted within a cabinet)

GE IS220UCSAH1A作为Mark VIe系统的核心控制器，具有以下显著特点和优势：

强大的处理能力：搭载667 MHz Freescale Power PC处理器，确保能够高效快速地执行复杂的控制算法和应用代码。

实时操作系统：采用QNX Neutrino实时操作系统，保证了在关键工业应用中对过程变化的快速响应和高可靠性。

灵活的通信选项：提供多达6个以太网端口和一个USB端口，便于与I/O模块、上位机、维护站以及其他控制系统进行高速、可靠的通信。

环境适应性强：能够在0°C至65°C的宽温度范围内无风扇运行，并兼容NFPA Class 1,Div.2危险环境，使其适用于多种严苛的工业应用场景。

紧凑与模块化设计：作为独立的盒式组件，方便在控制柜内安装，并支持多达三个模块相邻安装以实现紧凑的三重冗余系统。

直观的诊断指示：前面板的LED指示灯提供清晰的电源、启动、在线、闪存、直流状态和诊断信息，便于现场故障排除和监控。

无需电池/跳线设置：简化了安装和维护，降低了复杂性。

应用领域

GE IS220UCSAH1A嵌入式控制器模块广泛应用于对性能、可靠性和安全性有严格要求的工业领域，尤其是在GE的Mark VIe控制系统框架下：

燃气/蒸汽轮机控制系统：作为GE Speedtronic Mark VIe控制系统的一部分，用于燃气轮机和蒸汽轮机的精确控制和安全管理，包括启动、运行、停机、燃料管理和保护功能。

发电机组控制：在电力生成领域，控制和监控与涡轮机配套的发电机组运行。

平衡工厂(Balance of Plant-BOP)控制：对发电厂或大型工业设施中的辅助系统（如冷却系统、燃料输送系统、辅助设备等）进行控制。

励磁控制系统(EX2100e,LS2100e)：与GE的励磁系统集成，实现对发电机励磁的精确控制。

可再生能源应用：部分应用也扩展到风力涡轮机等可再生能源设备的控制和管理。

工业过程控制：在需要高性能、高可靠性实时控制的工业过程自动化领域。

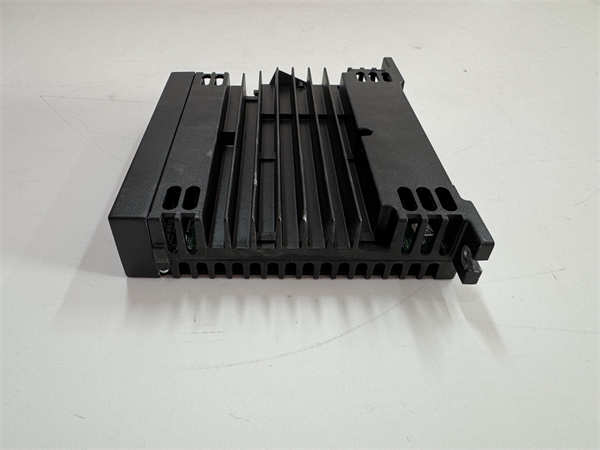

IS220UCSAH1A GE

相关产品

与GE IS220UCSAH1A嵌入式控制器模块紧密相关的产品主要是GE Mark VIe控制系统的其他核心组件：

GE Mark VIe I/O Packs(输入/输出模块)：如IS220PDIOA、IS220PDOAH等，这些模块与IS220UCSAH1A通过IONet进行通信，负责实际的信号采集和输出。

GE Mark VIe机架和电源：用于安装IS220UCSAH1A和其他模块，并为其提供稳定电源。

GE ControlST软件套件：包括ToolboxST™等工具，用于IS220UCSAH1A的编程、配置、诊断、趋势分析和系统管理。

GE HMI(人机界面)和操作员站：通过Unit Data Highway(UDH)与IS220UCSAH1A通信，实现集中监控和操作。

GE EX2100e励磁控制器：如果用于励磁控制，则与此系统配合。

GE LS2100e静态启动器：如果用于大型电机或涡轮机的启动控制，则与此系统配合。

现场传感器和执行器：各种连接到I/O Pack并由IS220UCSAH1A控制的现场设备。

安装与维护

安装（通常由专业人员完成）：

查阅官方手册：在安装GE IS220UCSAH1A之前，必须详细阅读GE提供的Mark VIe系统安装手册(如GEH-6725R)，了解具体的安装步骤、接线图、环境要求和安全注意事项。

安全规程：在进行任何安装或更换操作前，严格遵守设备的安全操作规程，包括完全断电、执行锁定/挂牌(LOTO)程序，并采取静电防护(ESD)措施。

物理安装：将模块牢固地基座安装在控制柜内。确保有足够的通风空间，即使模块设计为无风扇冷却。

正确接线：通过前面板的RJ45接口连接IONet和UDH电缆，确保连接牢固可靠。如果需要，连接USB端口进行配置。

电源连接：将18 V DC至32 V DC的电源连接到模块，确保电源符合规格并稳定。

维护建议：

定期监控LED：前面板的LED指示灯是快速判断模块运行状态和初步诊断故障的关键。定期检查Power,Boot,Online,Flash,DC,Diag,Link/Act等指示灯状态。

系统诊断：使用GE ControlST软件套件中的ToolboxST™等工具，定期进行系统诊断和日志分析，监测模块的性能和健康状况，及时发现并解决潜在问题。

环境控制：确保控制柜内部环境清洁、干燥，并维持在推荐的工作温度和湿度范围内，以延长模块的使用寿命。

固件/软件更新：根据GE的建议和系统需求，定期更新模块的固件和应用软件，以获取最新功能、性能优化和安全补丁。

备件管理：对于关键应用，建议保留IS220UCSAH1A的备件。由于该模块可能已停产，需从可靠的第三方供应商处采购。

专业维护：任何涉及模块内部组件的更换、复杂的故障排除或系统升级，都应由经过GE授权或专业培训的技术人员进行，以确保操作的正确性和系统的安全可靠性。

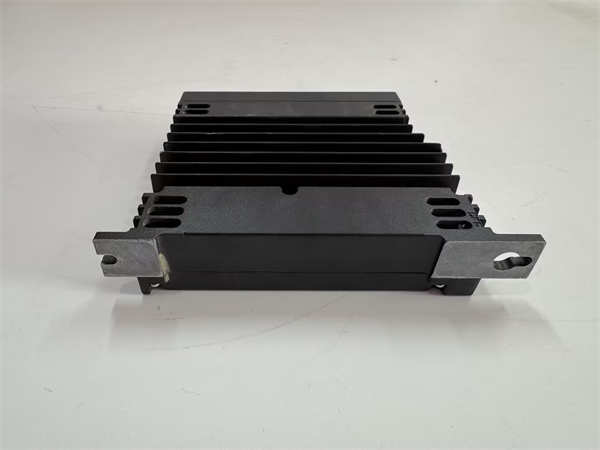

IS220UCSAH1A GE

产品保障

我们对GE IS220UCSAH1A嵌入式控制器模块的品质和在GE Mark VIe控制系统中的可靠性能提供保障。
