GE IS220PSCAH1A 336A4940CSP9是一款高性能的串行Modbus通信接口模块（I/O Pack），专为GE Mark VIeS涡轮机控制系统设计。作为Mark VIeS系统中的关键通信组件，IS220PSCAH1A的主要功能是提供一个强大的桥梁，实现I/O以太网网络（IONet）与串行通信设备之间的无缝数据交换。它集成了六个可独立配置的串行收发器通道，支持RS232、RS422和RS485半双工等多种串行通信标准，极大地增强了系统的互操作性和灵活性。
GE IS220PSCAH1A模块旨在满足复杂工业现场对多种通信协议集成的需求。它支持Modbus RTU主站服务，能够与各种Modbus兼容的智能设备（如仪表、驱动器、PLC）进行通信，获取或发送关键过程数据。此外，模块还支持在特定配置下通过其以太网端口支持Modbus TCP/IP主站协议。凭借其强大的通信能力、坚固耐用的工业级设计以及自诊断功能，IS220PSCAH1A确保了在严苛工业环境中的高可靠性，是电力、石油天然气、炼油和石化等行业中，实现涡轮机及其辅助系统之间高效、安全数据通信的关键组成部分，有效提升了系统的集成度和控制精度。

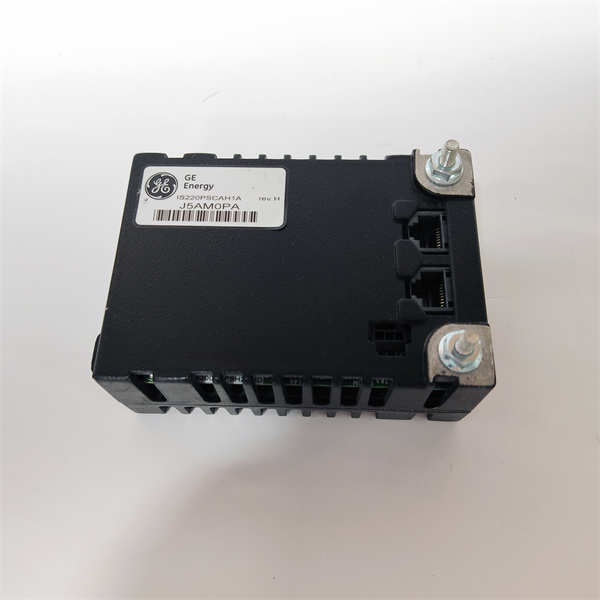

IS220PSCAH1A 336A4940CSP9 GE
技术规格
产品型号:IS220PSCAH1A 336A4940CSP9
制造商:General Electric(GE)
产品类型:Mark VIeS串行Modbus通信接口模块/I/O Pack
系统兼容性:GE Mark VIeS涡轮机控制系统
通信接口:2个RJ45以太网端口(用于IONet通信，支持10/100 Mbps)
串行通信通道:6个独立可配置串行收发器通道
支持串行标准:RS232,RS422,RS485半双工
支持串行协议:Modbus RTU Master Service(可配置数据位7/8,奇偶校验/无校验/偶校验,32位数据字序,站地址)
支持以太网协议:在单工网络配置下支持以太网Modbus Master协议
与端子板连接:通常通过专用连接器与串行通信端子板连接
供电电压:24/28 VDC标称
供电电流:最大0.36 A(典型)
工作温度范围:-40°F至158°F(-40°C至+70°C)
诊断功能:自诊断测试，监控模拟量输入（位置和压力）的高低限报警
数据保护:通常包含在Mark VIeS系统层面的安全特性中
认证:通常符合GE Mark VIeS系统的相关工业标准，如UL,CE
主要特点和优势
GE IS220PSCAH1A 336A4940CSP9作为Mark VIeS系统中的串行通信接口模块，具备多项关键特点和显著优势，尤其在实现异构系统通信和数据集成方面表现突出。
强大的多协议串行通信能力：IS220PSCAH1A集成了6个独立可配置的串行通道，支持RS232、RS422和RS485半双工等多种工业标准。这使得模块能够与各种支持这些接口的现场设备（如智能仪表、阀门定位器、电机保护继电器等）进行灵活的通信。此外，其内置的Modbus RTU主站服务功能，允许用户根据需要配置数据位、奇偶校验、数据字序和站地址，确保了与Modbus设备的无缝集成和数据交换。
灵活的以太网集成与双冗余接口：模块通过双RJ45以太网端口连接到Mark VIeS的IONet网络，实现了与主控制器的冗余通信。这种设计提高了系统通信的可靠性，即使一个以太网路径发生故障，系统也能保持通信的连续性。在单工网络配置下，这两个以太网端口甚至可以支持Modbus TCP/IP主站协议，进一步拓展了通信范围和灵活性。
全面的自诊断与报警功能：IS220PSCAH1A具备强大的自诊断功能，能够持续监控模块自身的运行状态。它还可以监控连接的模拟量输入（例如位置和压力），并根据可配置的高低限值生成报警，支持锁存/非锁存功能，有效辅助故障排查和系统维护，减少了停机时间。
为Mark VIeS系统优化设计：作为GE Mark VIeS涡轮机控制系统的专用I/O包，IS220PSCAH1A与该系统架构高度集成，能够提供最佳的性能和兼容性。它支持远程配置和诊断，简化了系统部署和维护工作，确保了在复杂、关键工业应用中的稳定可靠运行。
宽泛的工业级工作温度范围：模块设计可在极端温度条件下（-40°C至+70°C）稳定运行，这使其非常适合在电力、石油天然气等严苛的工业环境中部署，无需额外的冷却或加热设备，降低了安装和运营成本。

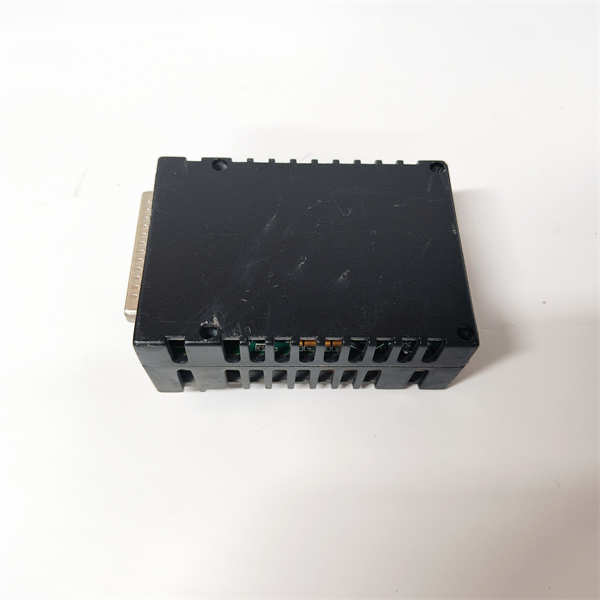

IS220PSCAH1A 336A4940CSP9 GE
应用领域
GE IS220PSCAH1A 336A4940CSP9串行Modbus通信接口模块，凭借其强大的通信能力和工业级可靠性，广泛应用于对系统集成和异构设备通信有高要求的工业自动化领域，特别是与GE Mark VIeS涡轮机控制系统相关的应用。
在电力发电行业中，特别是燃气轮机和蒸汽轮机发电厂，IS220PSCAH1A扮演着关键的数据桥梁角色。它用于连接涡轮机辅助系统中的各种智能设备，如燃气流量计、阀门定位器、振动监测器、电机保护继电器、锅炉燃烧器控制器等，这些设备可能通过Modbus RTU等串行协议进行通信。模块将这些数据采集并传输给Mark VIeS控制器，实现对整个电厂过程的协调控制和优化。
在石油天然气行业中，该模块可应用于大型压缩站、泵站和输油/气管道监控系统。它能够与远程终端单元（RTU）、仪表设备、阀门执行器等进行串行通信，采集实时数据，并传输至中央控制系统，以实现对流体压力、流量、设备状态的远程监控和控制。其在危险场所的应用，确保了生产过程的安全性和效率。
在炼油和石化行业中，IS220PSCAH1A用于连接和控制各种智能现场仪表和设备，如分析仪、流量计、压力变送器以及其他支持Modbus串行通信的设备，以便在复杂的工艺流程中实现精确的数据采集和控制。
此外，该模块也适用于其他大型工业驱动和过程控制领域，凡是需要将支持Modbus RTU或其他串行协议的第三方设备集成到Mark VIeS控制系统中的应用，GE IS220PSCAH1A都能提供稳定且功能强大的通信解决方案，有效提升了系统的集成度和数据可利用性。
相关产品
GE IS220PSCAH1A 336A4940CSP9串行Modbus通信接口模块是GE Mark VIeS涡轮机控制系统中的重要通信组件，通常与以下GE的控制系统组件和相关设备协同工作：
GE Mark VIeS控制器:
IS420UCSBH4A(UCSB):Mark VIeS系统的中央控制器，通过IONet与IS220PSCAH1A等I/O包进行通信，执行控制逻辑和算法。
IS220PPROS1B(PPRO):主要保护处理器I/O包，与IS220PSCAH1A协同，处理与串行通信相关的保护逻辑。
GE Mark VIeS串行通信端子板(Terminal Boards):
IS200SSCAH1A/IS200SSCAH2A:这些是与IS220PSCAH1A I/O包配套使用的串行通信端子板，提供了物理接线端子。
IS400SSCAH1A/IS400SSCAH2A:400系列端子板，用于更高密度或特定应用。
GE Mark VIeS I/O模块(其他类型):
IS220PDIAH1BE(PDIA):离散量输入/模拟量输入I/O包。
IS220PRTDH1A(PRTD):RTD温度输入I/O包。
IS220PAICH1A/2A(PAIC):模拟量输入/输出I/O包。
IS220PTCCH1A(PTCC):热电偶（TC）输入模块。
IS220PSVOH1B(PSVO):伺服阀输出模块，用于控制伺服执行器。

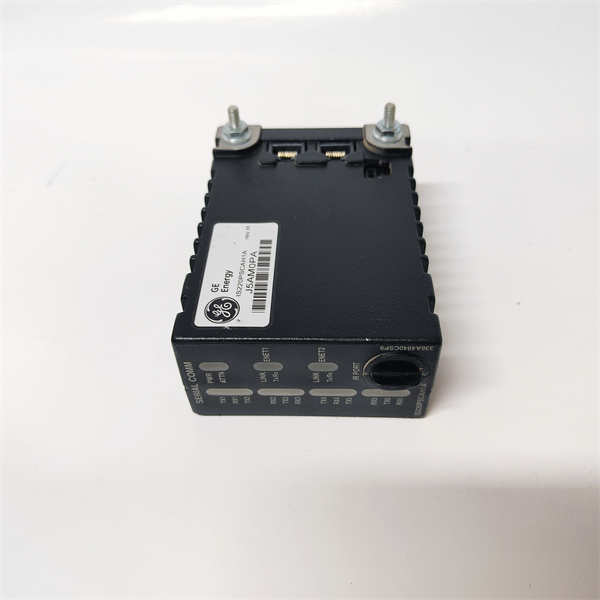

IS220PSCAH1A 336A4940CSP9 GE
GE ControlST软件套件:
包含了ToolboxST等工具，用于Mark VIeS系统的组态、编程、诊断、数据趋势分析和维护，是配置IS220PSCAH1A的Modbus通信参数和进行系统调试的必备工具。
工业以太网交换机:用于构建Mark VIeS系统的IONet网络，确保控制器与I/O包之间的高速、冗余通信。
Modbus兼容的现场设备:各种支持Modbus RTU或Modbus TCP/IP协议的仪表、传感器、执行器、智能驱动器、HMI面板等，通过IS220PSCAH1A与Mark VIeS系统进行数据交换。
这些相关产品共同构成了GE Mark VIeS全面且高度集成的涡轮机控制和自动化解决方案，确保了GE IS220PSCAH1A在系统中的高效运行和关键作用。
