Name: IS220PRTDH1A 336A4940CSP6 GE Mark VIe I/O Pack/电阻温度探测器(RTD)输入模块 - 山西鑫业达国际贸易官网
Brand: GE

描述

GE IS220PRTDH1A 336A4940CSP6是一款高精度的电阻温度探测器（RTD）输入模块，由通用电气（GE）专门为Mark VIe Speedtronic涡轮机控制系统设计和制造。作为Mark VIe系统中的关键I/O包，IS220PRTDH1A的主要功能是提供一个电气接口，用于连接RTD温度传感器端子板与一个或多个I/O以太网网络（IONet）。它能够高精度地采集来自RTD传感器的温度信号，并将这些模拟信号转换为数字数据，通过高速、冗余的以太网通信传输至Mark VIe控制器进行处理，从而实现对涡轮机及其相关设备温度的精确监控和控制。

GE IS220PRTDH1A模块专为满足燃气轮机和蒸汽轮机控制系统对高精度温度测量的严苛要求而设计。它支持多达8路RTD输入，并可通过兼容的端子板实现更多通道的温度采集。模块集成了先进的诊断功能，如板载LED指示灯和软件诊断，方便现场人员快速识别和排除故障。凭借其坚固耐用的工业级设计、对危险场所的认证以及双冗余以太网通信接口，IS220PRTDH1A确保了在极端工业环境中的高可靠性和不间断运行，是电力、石油天然气、炼油和石化等行业中，实现精确温度控制和优化涡轮机性能不可或缺的组件。

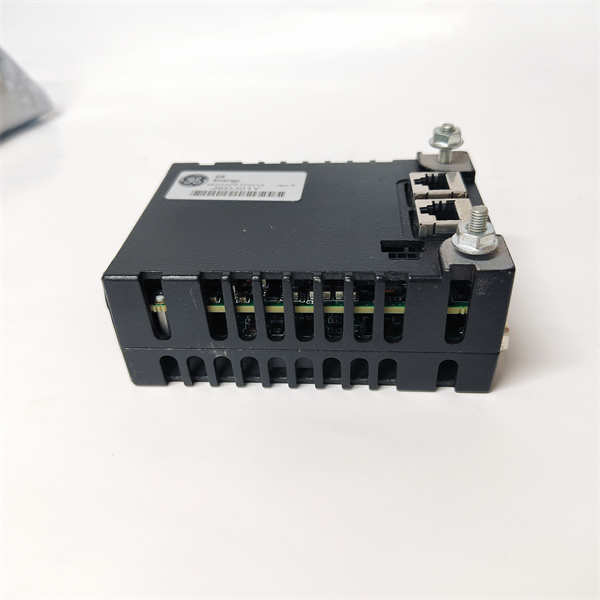

IS220PRTDH1A 336A4940CSP6 GE

技术规格

产品型号:IS220PRTDH1A 336A4940CSP6

制造商:General Electric(GE)

产品类型:Mark VIe I/O Pack/电阻温度探测器(RTD)输入模块

系统兼容性:GE Mark VIe Speedtronic涡轮机控制系统

输入类型:RTD(Resistance Temperature Detector)

通道数量:最多8路RTD输入(I/O包支持8路，端子板可能支持更多)

通信接口:2个RJ45以太网端口(用于IONet通信，支持10/100 Mbps全双工)

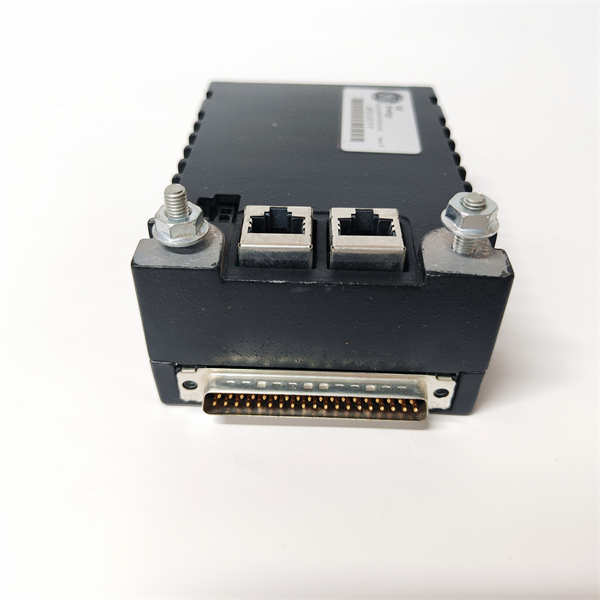

与端子板连接:通过DC-37针连接器直接连接

兼容端子板:IS200TRTDH1D,IS200TRTDH2D,IS200SRTDH1A,IS200SRTDH2A(兼容用于危险场所)

供电电压:标称28.0 VDC(最小27.4 VDC，最大28.6 VDC)

供电电流:最大0.24 A

RTD输入电压范围:0-4.2 VDC

RTD输入电流:标称10.0 mA

最大导线电阻:15欧姆(双向电缆电阻)

共模电压范围:±5 V

工作温度:-30°C至+65°C

认证:UL认证(适用于非危险和危险场所)，CE认证

诊断功能:前面板LED指示灯(电源、以太网链接、模块状态)，硬件/系统限值检查，自检功能

数据保护:先进的数据加密和访问控制技术

物理尺寸:PCB板形式，通常为34 x 18 x 10 cm(含包装约2 kg)

主要特点和优势

GE IS220PRTDH1A 336A4940CSP6作为Mark VIe系统中的专用RTD输入模块，提供了多项关键特点和显著优势，尤其适用于对温度测量精度和系统可靠性有高要求的工业应用。

高精度温度测量：IS220PRTDH1A专为精确的RTD温度测量而设计。它能够高精度地采集来自多种RTD类型（如Pt100）的信号，并通过其内部的信号处理和数字转换功能，提供准确、可靠的温度数据。这种高精度对于涡轮机运行中的温度监控、保护和优化至关重要，有助于提高能源效率和延长设备寿命。

灵活的RTD输入通道与兼容性：该I/O包支持多达8路RTD输入，能够满足大型涡轮机和复杂过程对多点温度监测的需求。它与GE Mark VIe系统中的多种RTD端子板（如IS200TRTDH1D,IS200SRTDH1A等）无缝兼容，为用户提供了灵活的配置选项，以适应不同的现场布线和应用需求。

高可靠性与冗余通信：IS220PRTDH1A配备了双RJ45以太网端口，支持与Mark VIe IONet的冗余通信连接。这意味着即使一个网络路径发生故障，模块也能通过另一路径保持与控制器的通信，确保了温度数据的实时传输和系统运行的连续性，极大地提升了系统的可用性。

适用于危险场所的认证：模块通过了UL认证，证明其可以在危险场所（当与特定的危险场所认证的端子板配合使用时）安全运行。这一特点使得GE IS220PRTDH1A成为石油天然气、炼油和石化等具有爆炸性气体或粉尘环境的理想选择，保障了生产过程的安全性和人员的生命安全。

全面诊断与易于维护：IS220PRTDH1A具备丰富的诊断功能，包括前面板的LED指示灯（显示电源、以太网链接和模块状态）以及通过GE ControlST软件套件提供的详细诊断信息。模块会进行上电自检、内部电源监控、硬件匹配检查以及硬件/系统限值检查，从而能够快速定位和排除故障，降低维护时间和成本。其模块化设计也使得安装和更换过程简便快捷。

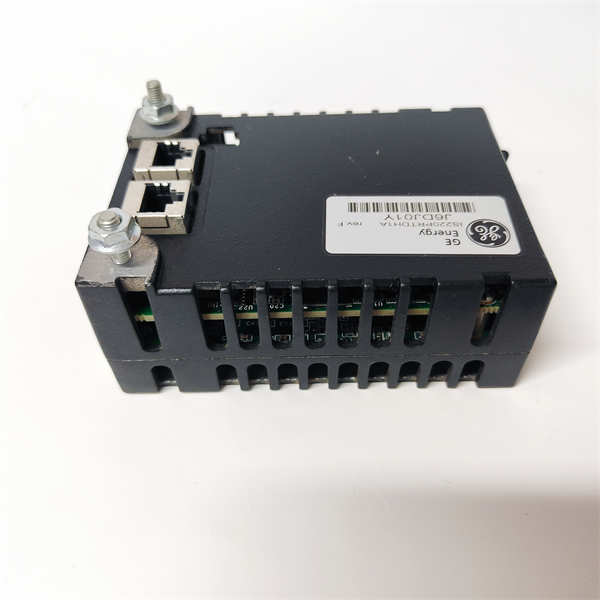

IS220PRTDH1A 336A4940CSP6 GE

应用领域

GE IS220PRTDH1A 336A4940CSP6 RTD输入模块作为GE Mark VIe涡轮机控制系统的核心组件，广泛应用于对温度测量和控制有极高要求的工业领域。

在电力发电行业中，特别是燃气轮机和蒸汽轮机发电厂，IS220PRTDH1A是至关重要的模块。它用于精确测量涡轮机各级温度、轴承温度、排气温度、发电机绕组温度以及辅助系统（如润滑油系统、冷却系统）的温度。这些精确的温度数据对于涡轮机的启动、运行、保护、性能优化和预防性维护至关重要，确保发电机组的安全、高效和可靠运行。

在石油天然气行业中，该模块可应用于大型燃气轮机驱动的压缩机和泵站，以及天然气处理和输送设施。它负责监测关键设备和管道的温度，如压缩机轴承温度、燃气温度、工艺流体温度，以确保设备在安全操作范围内运行，并优化能源效率。

在炼油和石化行业中，对于驱动关键工艺设备的燃气轮机或蒸汽轮机，IS220PRTDH1A提供高精度的温度输入，用于监控反应器温度、炉管温度、催化剂床层温度以及其他工艺过程中的关键温度点。其在危险场所的认证使其成为这些环境中不可或缺的温度测量解决方案，有助于保障生产安全和产品质量。

此外，该模块也适用于其他需要精确温度监控和控制的大型工业机械和过程，如冶金行业中的炉窑温度控制、纸浆和造纸行业中的烘干过程温度控制，以及任何集成GE Mark VIe系统并依赖RTD进行温度测量的关键应用。

安装与维护

安装前准备：在安装GE IS220PRTDH1A 336A4940CSP6 RTD输入模块之前，请务必详细阅读GE提供的Mark VIe系统安装手册以及模块特定的技术文档（如GEH-6721L）。确保安装环境符合模块的工作温度、湿度、振动以及危险场所认证（UL认证）的要求。在进行任何电气连接之前，必须完全切断系统电源，并遵循所有相关的电气安全规范和标准，以防触电或设备损坏。IS220PRTDH1A通常通过DC-37针连接器直接安装到兼容的GE Mark VIe RTD端子板上。务必确保物理连接牢固，并正确连接24V DC电源线，注意极性。所有RTD传感器电缆应正确连接到端子板，并使用适当的屏蔽电缆（如双绞屏蔽线）和接地措施，以最大程度地减少噪声干扰，确保温度测量的准确性。

维护建议：为确保GE IS220PRTDH1A RTD输入模块的长期稳定运行和高精度测量，建议定期进行预防性维护。这包括：定期检查模块及所有RTD传感器连接电缆是否有物理损伤、腐蚀或松动。保持控制柜内部清洁，避免灰尘和污垢积聚，确保良好的通风散热，防止模块过热。监控模块前面板的LED指示灯（电源、以太网链接、模块状态），它们能提供直观的运行状态信息，便于现场人员快速识别潜在问题。利用GE ControlST软件套件中的诊断工具，定期检查模块的健康状态和通信状态，特别是其内置的硬件和系统限值检查功能。任何故障诊断和维修工作应由经过GE认证的专业技术人员进行，切勿在未断电或不熟悉操作的情况下尝试拆卸或维修，以避免人身伤害或设备进一步损坏。建议定期备份系统配置和程序数据。

产品保障

我们对GE IS220PRTDH1A 336A4940CSP6工业控制模块提供全面的产品保障，旨在为客户提供卓越的价值和安心的使用体验。
