IS220PDOAH1A GE 离散量输出模块

描述

GE IS220PDOAH1A是一款高性能的离散量输出模块（Discrete Output Pack），专为通用电气(GE)旗下的Mark VI和Mark VIe Speedtronic汽轮机控制系统设计。作为这些先进工业控制系统中的核心I/O组件，GE IS220PDOAH1A的主要作用是接收来自主控制器的数字量输出指令，并通过连接到相应的离散量输出端子板（如TRLY或SRLY板）来驱动各种现场执行器和设备，例如电磁阀、接触器、指示灯、小型电机启动器和报警器等。它在将数字控制信号转换为物理开关动作方面发挥着关键作用，从而实现对工业过程的精确开关控制和自动化。

GE IS220PDOAH1A模块内部包含一个通用于所有Mark VIe分布式I/O模块的处理器板，以及一个专用于离散量输出功能的采集板。它能够控制多达12个继电器，并可从连接的端子板接收特定的反馈信号，以验证输出状态。该模块通过双RJ45以太网接口与I/O网络进行高速通信，并从一个三针电源输入接口获取供电。通过前部的LED指示灯，用户可以进行直观的视觉诊断，了解模块的电源、通信和运行状态。GE IS220PDOAH1A支持Simplex（单工）、Dual（双工）和TMR（三重模块冗余）等多种系统配置，尤其在TMR系统中，它提供了高可靠性，确保即使在组件故障时也能维持关键输出的正常运作。

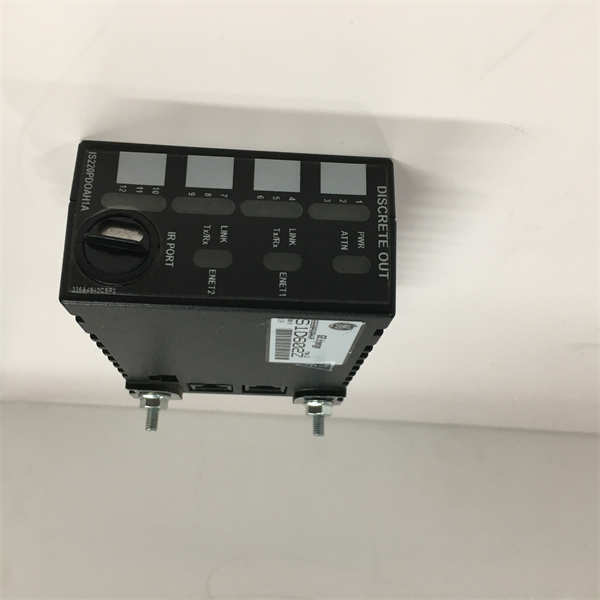

IS220PDOAH1A GE

技术规格

产品型号：IS220PDOAH1A

制造商：GE(通用电气)

产品类型：离散量输出模块(Discrete Output Pack/PDOA)

所属系列：GE Mark VI/Mark VIe Speedtronic汽轮机控制系统

离散量输出通道：最多12个继电器通道

兼容继电器类型：电磁继电器(如与TRLYH1B/C/D/F端子板配合)，固态继电器(如与TRLYH1E端子板配合)

通信接口：双100MB全双工RJ45以太网端口(用于I/O网络)

电源要求：24 V DC(典型值，通过三针电源输入)

输出接口：DC-37针连接器(直接连接至兼容的离散量输出端子板)

兼容终端板：TRLY(Terminal Relay)系列，SRLY(Solid-State Relay)系列，不兼容DIN导轨安装的DRLY板

冗余支持：Simplex(单工),Dual(双工),TMR(三重模块冗余)

诊断功能：LED指示灯(Power,Attention,TxRx,Link),红外串口(用于本地诊断)

处理器：板载处理器(常见为Intel Celeron 300 MHz)，带Flash和RAM内存

工作温度范围：-40°C至+70°C(或0°C至+60°C，取决于具体版本和环境)

技术：表面贴装技术(SMT)，多层PCB

特点：具有上电自检功能，确保继电器在初始化期间保持断开，支持终端板特定反馈信号

主要特点和优势

GE IS220PDOAH1A作为GE Mark VI/Mark VIe Speedtronic汽轮机控制系统中的核心离散量输出模块，具备以下显著特点和优势，使其在工业自动化和控制领域发挥着关键作用：

灵活多样的离散量输出控制：GE IS220PDOAH1A提供多达12个继电器输出通道，可兼容多种类型的电磁继电器或固态继电器，并通过连接不同的终端板（如TRLY或SRLY）来驱动各种现场设备。这种灵活性使其能够适应广泛的开关控制应用。

高速以太网通信：模块集成双100MB全双工RJ45以太网端口，确保与I/O网络进行高速、可靠的通信。这对于分布式控制系统中的实时控制和数据交换至关重要，保证了控制指令的及时响应和执行。

强大的冗余支持：GE IS220PDOAH1A完美支持GE Mark VIe系统的Simplex、Dual和TMR配置。尤其在TMR系统中，多个PDOA模块协同工作，提供高度的冗余性和故障容错能力。即使某个模块发生故障，系统也能无缝切换，确保关键输出功能的持续可用性，从而极大地提升了汽轮机运行的可靠性和安全性。

智能诊断与自检功能：模块配备LED指示灯，提供电源、网络通信、传输/接收状态以及潜在故障的视觉诊断。在上电时，它会执行内部自检，并确保在自检完成前所有输出保持禁用状态，防止误操作。此外，它支持从终端板接收反馈信号，实现输出状态的验证。

紧凑且坚固的设计：GE IS220PDOAH1A采用紧凑的表面贴装技术（SMT）和多层PCB设计，使其尺寸小巧，易于安装在控制柜中。其工业级设计和可能采用的共形涂层（Conformal Coating）使其能够承受严苛的工业环境，保证长期稳定的运行。

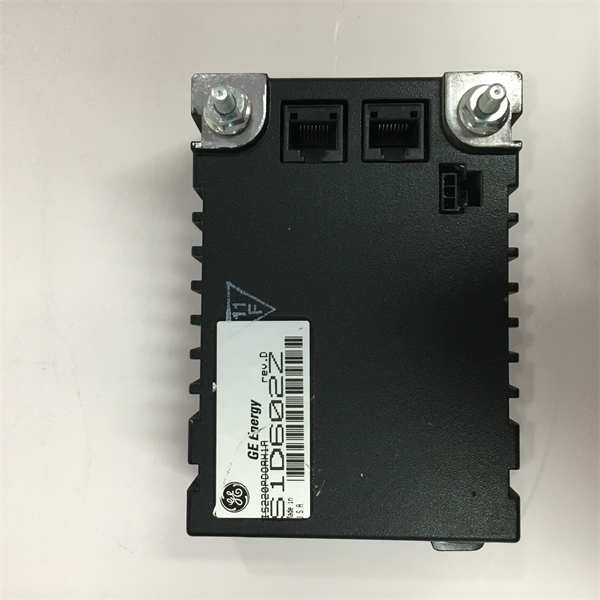

IS220PDOAH1A GE

应用领域

GE IS220PDOAH1A离散量输出模块因其在精确开关控制和高可靠性方面的卓越能力，广泛应用于对数字量输出控制和系统安全性有极高要求的关键工业领域。

电力发电：在燃气轮机、蒸汽轮机和联合循环电厂中，GE IS220PDOAH1A是GE Mark VI/Mark VIe汽轮机控制系统的核心组成部分。它用于控制各种辅助设备的开关状态，如燃料泵、润滑油泵、冷却风扇、燃烧器点火器、报警指示灯和紧急停机电磁阀等，确保发电机组的安全启动、运行和停机。

石油和天然气：在陆上和海上油气平台、炼油厂、天然气处理厂和管道压缩机站中，GE IS220PDOAH1A用于控制关键设备，如紧急关断阀(ESD阀)、泵和压缩机的启动/停止、火灾和气体检测系统的联动输出等。其在高可靠性、高安全性要求环境中的应用至关重要。

化工和石化：在大型化工和石化生产装置中，GE IS220PDOAH1A控制各种工艺流程中的开关阀门、泵、搅拌器、加热器继电器以及安全联锁设备的通断。它确保了生产过程的自动化、安全性和效率。

其他重工业：在冶金、水泥、造纸等其他重工业领域，任何使用GE Mark VI/Mark VIe系统进行大型汽轮机或燃气轮机控制的应用中，GE IS220PDOAH1A都将是其数字量输出控制和安全保护系统中的关键组成部分，确保设备在异常情况下的安全停机和正常运行。

相关产品

以下是与GE IS220PDOAH1A相关联的其他GE Mark VI/Mark VIe Speedtronic汽轮机控制系统产品型号，它们通常是同一系统系列的组件，与PDOA模块协同工作：

GE IS200TRLYH1BGF/IS200TRLYH1EDC(以及其他TRLY系列)：离散量输出端子板，直接与GE IS220PDOAH1A连接，提供现场继电器输出的接线端子。

GE IS200SRLYH1A(以及其他SRLY系列)：固态继电器输出端子板，也与GE IS220PDOAH1A兼容。

GE IS220UCSAH1A/IS220UCVEH1A：Mark VIe处理器模块，系统核心控制器，负责运行控制逻辑并向PDOA发送输出指令。

GE IS220PDIAH1A：离散量输入模块，与PDOA功能互补，用于采集现场开关量输入。

GE IS220PAICH1B：模拟量输入/输出模块，用于处理模拟量信号。

GE IS200JPDMG1ACC：主电源分配板，可能为GE IS220PDOAH1A及其他I/O模块提供28VDC电源。

GE ControlST™软件：GE的工程师工作站软件，用于配置、编程、诊断和维护包括GE IS220PDOAH1A在内的Mark VIe系统。

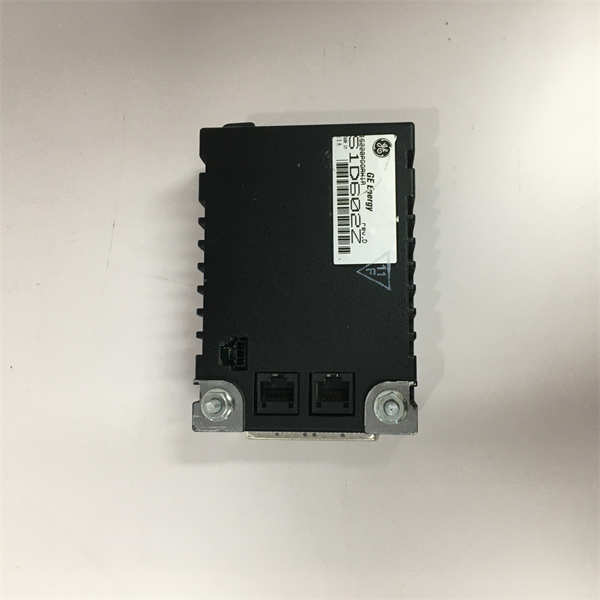

IS220PDOAH1A GE

安装与维护

安装前准备：在安装GE IS220PDOAH1A离散量输出模块之前，请务必仔细查阅GE Mark VI/Mark VIe Speedtronic系统手册中关于I/O模块安装的所有详细说明和安全警告。确保在完全断电且采取适当安全措施（如挂牌上锁）的情况下进行操作，并严格遵守所有电气安全规范。佩戴防静电腕带和使用防静电垫，以防止静电放电对模块内部精密电子元件造成损坏。确认控制柜内有足够的安装空间和适当的通风条件，以确保模块能够有效散热。所有连接至继电器输出的现场设备接线和电源线必须严格按照系统图纸正确连接至兼容的端子板，确保接线牢固，避免松动或错误接线，并且所有接地连接必须可靠。

维护建议：为了确保GE IS220PDOAH1A模块的长期稳定和高可靠性运行，建议执行定期的预防性维护。这包括定期对控制柜内部进行清洁，清除灰尘和污染物，特别是在散热孔和连接器周围，以防止因过热或接触不良导致的故障。定期检查GE IS220PDOAH1A模块上的LED指示灯状态，它们能够提供模块运行状态和潜在问题的初步诊断信息。检查所有电缆连接是否牢固，无松动、腐蚀或绝缘层损坏迹象，特别是与继电器输出相关的现场接线。由于GE IS220PDOAH1A直接关系到关键设备的开关控制，其输出性能直接影响系统运行效率和安全性，因此建议定期通过GE的ToolboxST™软件检查模块的诊断信息、输出状态和参数配置，确保其符合设计要求。对于任何复杂的故障诊断或维修，强烈建议联系GE认证的技术服务工程师或专业服务提供商，以确保操作的正确性和系统的安全完整性。

产品保障

我们对每一件GE IS220PDOAH1A离散量输出模块都提供全面的产品保障。
