IS220PDIAH1A 336A4940CSP1 GE 离散输入模块

Description

IS220PDIAH1A 336A4940CSP1 GE离散输入模块是GE通用电气Mark VIe控制系统平台中一款关键的数字信号采集组件。作为Mark VIe系列高性能I/O(输入/输出)模块的重要成员，IS220PDIAH1A模块被专门设计用于连接I/O以太网网络和离散输入终端板，为工业控制应用提供可靠且精确的数字信号输入能力。这款IS220PDIAH1A 336A4940CSP1 GE离散输入模块能够高效地接收和处理来自现场开关、传感器和其他数字设备的信号，并将这些状态信息传递给控制系统，从而实现对工业过程的实时监控和逻辑控制。凭借其坚固耐用的设计和与GE Mark VIe系统的无缝集成，IS220PDIAH1A GE离散输入模块是构建稳定、高效涡轮机控制和工业自动化系统的关键要素之一，为用户提供了值得信赖的数字信号采集解决方案。

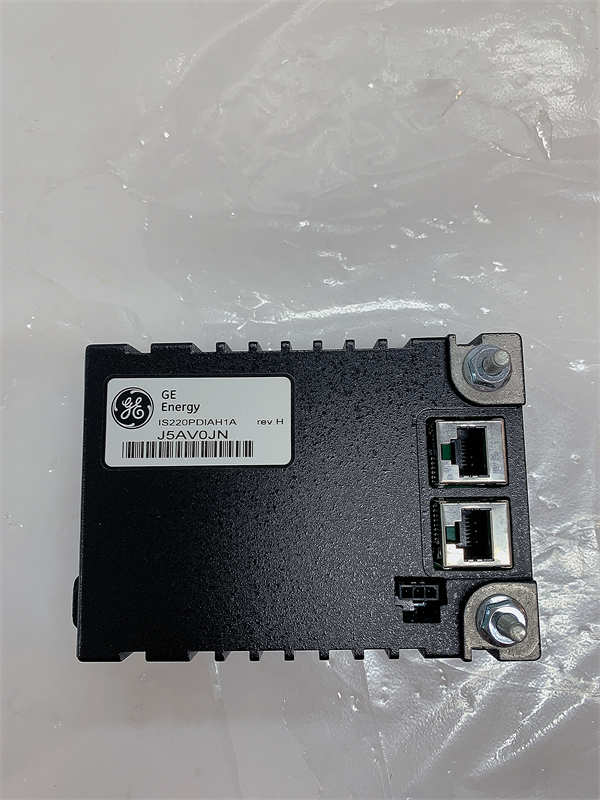

IS220PDIAH1A 336A4940CSP1 GE

技术规格

产品型号：IS220PDIAH1A 336A4940CSP1

制造商：GE

产品类型：离散输入模块

系列：Mark VIe

输入通道数24

输入电压范围：24 VDC(典型)，兼容多种电压等级

输入隔离：光电隔离，高达1500 V

输入滤波：硬件滤波，约4 ms

以太网接口：2 x RJ-45 10/100 Mbps

电源输入：28 VDC

工作温度：-30°C至+65°C

主要特点和优势

IS220PDIAH1A 336A4940CSP1 GE离散输入模块具备以下显著的特点和优势，使其成为工业自动化领域中可靠的数字信号采集解决方案：

高通道密度：IS220PDIAH1A模块提供高达24个离散输入通道，能够同时接收和处理来自多个现场设备的数字信号，降低了系统的复杂性和成本。

灵活的输入电压兼容性：该模块设计兼容多种输入电压等级，方便连接各种不同类型的数字传感器和开关，提高了系统的适应性。

强大的光电隔离：每个输入通道都提供高达1500 V的光电隔离，有效保护控制系统免受现场电气干扰和故障的影响，提高了系统的可靠性和安全性。

内置硬件滤波：IS220PDIAH1A模块集成了硬件滤波电路，能够有效地抑制输入信号中的噪声和干扰，确保信号采集的准确性和稳定性。

高速以太网通信：该模块配备了双冗余RJ-45以太网接口，支持10/100 Mbps的数据传输速率，保证了与控制系统之间的高速、可靠数据交换，满足实时控制的需求。

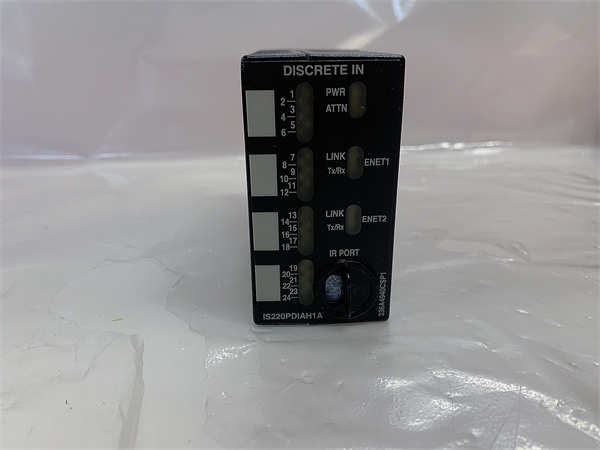

状态指示LED：每个输入通道都配有状态指示LED，能够直观地显示输入信号的状态，方便用户进行现场诊断和故障排除。

IS220PDIAH1A 336A4940CSP1 GE

应用领域

凭借其高可靠性和灵活的输入配置，IS220PDIAH1A 336A4940CSP1 GE离散输入模块广泛应用于各种工业自动化领域，用于采集来自现场设备的开关量信号：

燃气轮机控制系统：在GE Mark VIe燃气轮机控制系统中，IS220PDIAH1A用于接收来自各种保护开关、限位开关和状态指示器的信号。

蒸汽轮机控制系统：类似地，在蒸汽轮机控制系统中，该模块用于监测设备的运行状态和接收控制指令。

工业过程控制：在化工、石油、冶金等行业的自动化系统中，IS220PDIAH1A用于采集阀门位置、电机启停状态、报警信号等。

安全系统：在紧急停车系统(ESD)和其他安全相关应用中，IS220PDIAH1A用于接收来自安全开关和紧急按钮的信号。

相关产品

与IS220PDIAH1A 336A4940CSP1 GE离散输入模块相关的GE Mark VIe控制系统产品包括：

IS220PDOAH1A：GE Mark VIe系列离散输出模块，用于输出数字控制信号到执行机构。

IS220PAICH2A：GE Mark VIe系列模拟输入/输出模块，用于采集和输出模拟量信号。

IS220PRTDH1A：GE Mark VIe系列RTD输入模块，用于连接和处理电阻温度探测器信号。

IS220PTURH1A：GE Mark VIe系列涡轮机专用I/O模块，包含多种输入输出通道类型。

IS220PSCAH1A：GE Mark VIe系列串行Modbus通信接口模块，用于与其他Modbus设备进行通信。

这些模块与IS220PDIAH1A离散输入模块共同构建了GE Mark VIe控制系统完善的I/O解决方案，满足各种工业控制需求。

IS220PDIAH1A 336A4940CSP1 GE

安装与维护

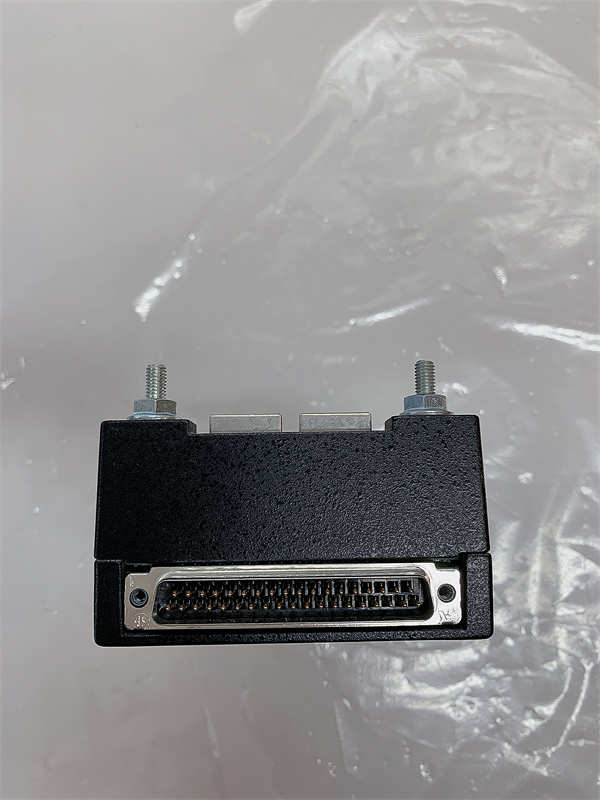

安装前准备：在安装IS220PDIAH1A 336A4940CSP1 GE离散输入模块之前，请务必参考相关的GE Mark VIe系统安装手册，确保安装环境符合规范要求。检查相应的离散输入终端板是否已正确安装并固定。将IS220PDIAH1A模块小心地插入到终端板上的DC-37针脚连接器中，并使用螺纹柱和安装支架进行机械固定，以防止连接器受到不必要的应力。根据系统的网络配置，连接一根或两根以太网电缆到模块的RJ-45接口。最后，连接28 VDC电源到模块的电源连接器。IS220PDIAH1A模块具有内置的软启动功能，因此在连接电源时无需特别断开电缆。

维护建议：为了确保IS220PDIAH1A 336A4940CSP1 GE离散输入模块的长期稳定运行，建议定期进行预防性维护。定期检查模块与终端板以及外部电缆的连接是否牢固，避免因松动导致信号传输故障。保持IS220PDIAH1A模块表面的清洁，防止灰尘和污染物积聚影响模块的散热性能。避免在超出模块工作温度范围的环境下运行设备。定期检查模块上的状态指示LED是否工作正常，以便及时发现潜在的故障。如有任何异常情况，请参考GE Mark VIe系统的维护手册进行故障排除，并建议由经过专业培训的人员进行维护和更换操作。
