描述

GE IS220PAICH1B是一款功能强大的模拟量输入/输出(PAIC)模块，专为通用电气(GE)旗下的Mark VI和Mark VIe Speedtronic汽轮机控制系统设计。作为这些先进工业控制系统中的核心I/O组件，GE IS220PAICH1B扮演着连接现场模拟量传感器和控制系统之间桥梁的角色。它能够接收来自各种工业传感器（如温度、压力、流量变送器）的模拟信号，并将其高精度地数字化，供控制器进行处理和分析。同时，它也能将控制器的数字指令转换为模拟量输出，用于精确驱动比例阀、变频器或其他模拟量执行器，从而实现对工业过程的精确测量和控制。

GE IS220PAICH1B集成了先进的处理器板和专用信号采集板，能够处理多达10个模拟量输入通道和2个模拟量输出通道。其输入通道支持多种信号类型，包括电压和电流信号，且部分通道可灵活配置。该模块通过双RJ45以太网接口与I/O网络通信，并通过一个DC-37针连接器直接连接到相应的模拟量输入端子板（如IS200TBAIH1C,IS200TAIH1A,IS200TAIH2A）。GE IS220PAICH1B具备诊断功能，可通过LED指示灯提供视觉反馈，并且支持GE ControlST软件进行配置和故障排除。它在Simplex（单工）和TMR（三重模块冗余）配置中均表现出色，并通过内置的“自杀继电器”（suicide relay）在TMR系统中提供故障隔离功能，确保了在关键应用中的高可靠性和高可用性。

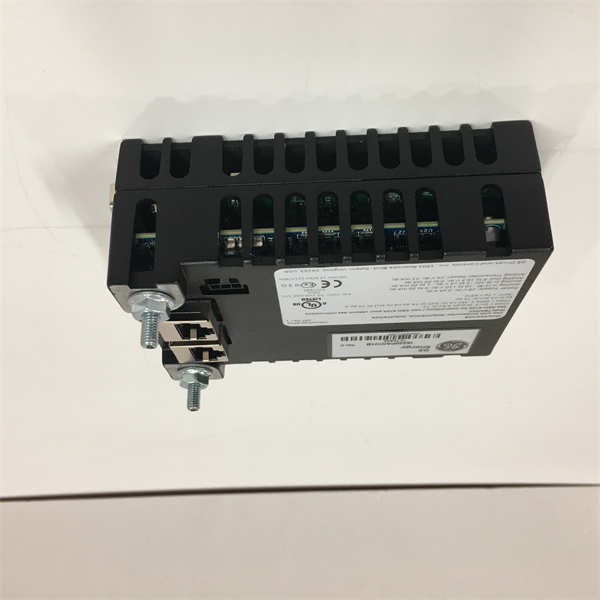

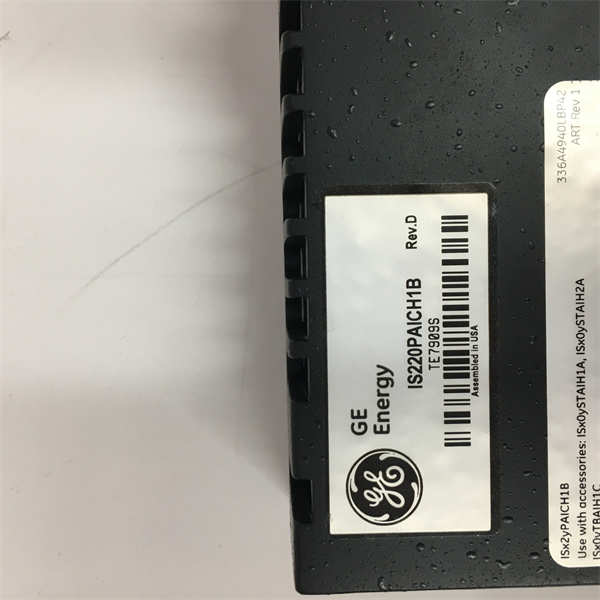

IS220PAICH1B GE

技术规格

产品型号:IS220PAICH1B

制造商:GE(通用电气)

产品类型:模拟量输入/输出(PAIC)模块/I/O Pack

所属系列:GE Mark VI/Mark VIe Speedtronic汽轮机控制系统

模拟量输入通道:最多10个(前8个可配置，后2个固定类型)

模拟量输入类型:±5 V dc,±10 V dc,0-20 mA,±1 mA(取决于通道和配置)

模拟量输出通道:2个(0-20 mA)

输出合规性:18 V(在Simplex或TMR模式下)

输入转换器分辨率:16位模拟-数字转换器(ADC)

输出转换器分辨率:14位数字-模拟转换器(DAC)

扫描时间:典型5 ms(200 Hz)

供电要求:最小22.8 VDC，标称24-28 VDC(通过3针电源输入)

通信接口:双100MB全双工RJ45以太网端口(用于I/O网络)

终端板兼容性:IS200TBAIH1C,IS200TAIH1A,IS200TAIH2A(或其他兼容的模拟量输入端子板)

冗余支持:Simplex(单工)和TMR(三重模块冗余)

故障检测:监测输出电流异常，包含“自杀继电器”用于TMR系统故障隔离

工作温度范围：-40°F至158°F(-40°C至70°C)

认证：UL E207685(非危险区域),符合ATEX Zone 2,Group IIC标准

功耗：典型5.3 W，最坏情况6.2 W

物理接口：DC-37针连接器(连接至端子板)

板卡特性：集成处理器板和采集板，带LED诊断指示灯，支持自动重新配置

主要特点和优势

GE IS220PAICH1B作为GE Mark VI/Mark VIe Speedtronic汽轮机控制系统中的核心模拟量I/O模块，具备多项显著特点和优势，使其在工业自动化和过程控制领域发挥着关键作用：

高精度模拟量信号处理：GE IS220PAICH1B配备16位ADC和14位DAC，能够对来自现场的模拟传感器信号进行高精度采集，并对输出信号进行精确控制。这种高分辨率确保了数据采集的准确性和控制指令的精细度，对于优化汽轮机性能和过程控制至关重要。

灵活多样的输入配置：模块支持多达10个模拟量输入通道，其中前8个通道可灵活配置为电压（±5V,±10V）或电流（0-20mA）输入，后2个通道可设置为±1mA或0-20mA电流输入。这种灵活性使其能够适应各种不同类型的传感器和应用需求，简化了系统集成。

强大的以太网通信能力：GE IS220PAICH1B集成双100MB全双工RJ45以太网端口，实现与I/O网络的高速、可靠通信。这确保了实时数据的快速传输和控制指令的及时响应，是现代分布式控制系统高效运行的基础。

支持三模冗余(TMR)：该模块完全兼容GE Mark VIe系统的TMR配置，这意味着在关键应用中，可以通过多模块并行运行实现高可用性和可靠性。其内置的“自杀继电器”功能在TMR系统中尤为重要，当检测到某个输出故障时，它能够将故障输出从终端板上断开，避免干扰其他正常运行的模块，从而保持系统的整体稳定性。

智能诊断与自动配置：GE IS220PAICH1B具有板载LED诊断指示灯，提供直观的运行状态和故障信息。此外，它支持自动重新配置功能，当控制器检测到I/O模块配置不匹配时，能够自动下载正确的配置文件，简化了模块更换和维护过程，降低了停机时间。

宽泛的环境适应性：模块可在宽泛的温度范围内（-40°C至+70°C）稳定运行，并符合ATEX Zone 2等危险区域标准（非危险认证），使其适用于各种严苛的工业环境，包括石油天然气、电力等。

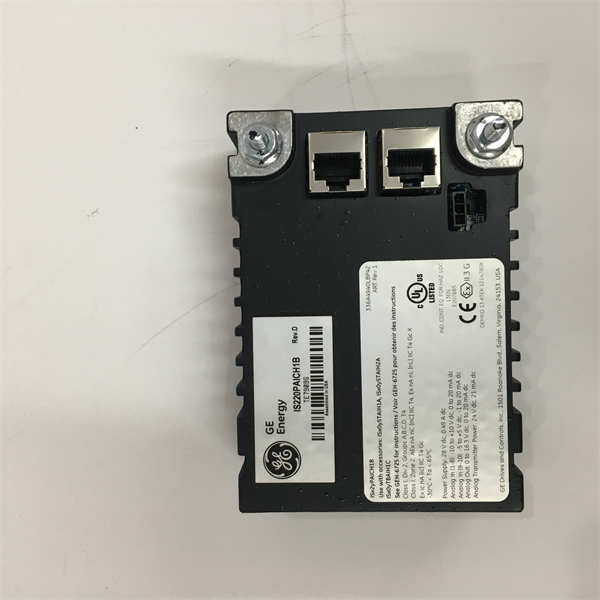

IS220PAICH1B GE

应用领域

GE IS220PAICH1B模拟量输入/输出模块因其高精度、高可靠性和灵活的配置能力，广泛应用于对过程变量测量和控制精度有极高要求的关键工业领域。

电力发电：在燃气轮机、蒸汽轮机和联合循环电厂中，GE IS220PAICH1B是GE Mark VI/Mark VIe汽轮机控制系统的核心组成部分。它用于精确测量涡轮机的关键运行参数，如燃气和蒸汽流量、温度、压力、振动等，并控制燃料阀、蒸汽阀等模拟量执行器，确保汽轮机的精确调速、负载调节和高效运行。

石油和天然气：在陆上和海上油气平台、炼油厂、天然气处理厂和管道压缩机站中，GE IS220PAICH1B用于监测和控制各种关键过程变量，如管道压力、流量、储罐液位、分离器参数等。其在危险区域的适用性使其成为这些严苛环境中不可或缺的组件。

化工和石化：在大型化工和石化生产装置中，GE IS220PAICH1B用于精确控制反应釜的温度、压力、流量、组分等，并对各种工艺流程中的模拟量设备进行操作。它确保了生产过程的稳定性、优化了产品质量，并提升了生产效率。

重型机械控制：任何使用大型工业燃气轮机、蒸汽轮机或其他高价值旋转机械作为驱动核心的重工业应用，如冶金、水泥、造纸等，GE IS220PAICH1B都能提供稳定可靠的模拟量I/O功能，实现对设备运行状态的精确监控和控制。

安装与维护

安装前准备：在安装GE IS220PAICH1B模拟量输入/输出模块之前，请务必仔细查阅GE Mark VI/Mark VIe Speedtronic系统手册中关于I/O模块安装的所有详细说明和安全警告。确保在完全断电且采取适当安全措施（如挂牌上锁）的情况下进行操作，并严格遵守所有电气安全规范。佩戴防静电腕带和使用防静电垫，以防止静电放电对模块内部精密电子元件造成损坏。确认控制柜内有足够的安装空间和适当的通风条件，以确保模块能够有效散热。所有模拟量传感器电缆、模拟量输出电缆和电源线必须严格按照系统图纸正确连接至兼容的端子板，确保接线牢固，避免松动或错误接线，并且所有接地连接必须可靠。

维护建议：为了确保GE IS220PAICH1B模块的长期稳定和高精度运行，建议执行定期的预防性维护。这包括定期对控制柜内部进行清洁，清除灰尘和污染物，特别是在散热孔和连接器周围，以防止因过热或接触不良导致的故障。定期检查GE IS220PAICH1B模块上的LED指示灯状态，它们通常能够提供模块运行状态和潜在问题的初步诊断信息。检查所有电缆连接是否牢固，无松动、腐蚀或绝缘层损坏迹象。由于GE IS220PAICH1B直接关系到关键过程变量的测量和控制，其性能直接影响系统运行效率和安全性，因此建议定期通过GE的ToolboxST™软件检查模块的诊断信息、输入/输出信号状态和参数配置，确保其符合设计要求。对于任何复杂的故障诊断或维修，强烈建议联系GE认证的技术服务工程师或专业服务提供商，以确保操作的正确性和系统的安全完整性。

产品保障

我们对每一件GE IS220PAICH1B模拟量输入/输出模块都提供全面的产品保障。
