描述

GE IS200TSVCH1AED是一款先进的伺服输入/输出(TSVC)端子板，专为通用电气(GE)旗下的Mark VI和Mark VIe Speedtronic汽轮机控制系统而设计。作为这些高性能控制系统中的关键接口组件，GE IS200TSVCH1AED模块在精确控制和监测汽轮机执行机构（特别是电液伺服阀）方面发挥着核心作用。它负责实现控制系统与现场伺服阀之间的双向通信，处理阀门位置反馈、燃油流量测量以及伺服电流控制等关键功能，从而确保汽轮机的精确运行和高动态响应。

GE IS200TSVCH1AED不仅提供伺服阀的精确控制接口，还集成了对多种传感器信号的输入处理能力，例如线性可变差动变压器(LVDT)用于测量阀门位置，以及脉冲速率输入用于燃气轮机燃油流量监测。此外，该板卡还具备容纳Geiger Mueller火焰探测器输入的功能，进一步增强了系统在安全监测方面的能力。GE IS200TSVCH1AED支持Simplex、Dual和TMR（三重模块冗余）等多种控制配置，通过复杂的电路和接口阵列，特别是通过其内部的九个磁性继电器组成的投票电路，管理与电气跳闸装置(ETD)的交互，确保了在系统触发和安全措施方面的及时准确响应，是Mark VI和Mark VIe系统中实现高可靠性和高安全性的关键组成部分。

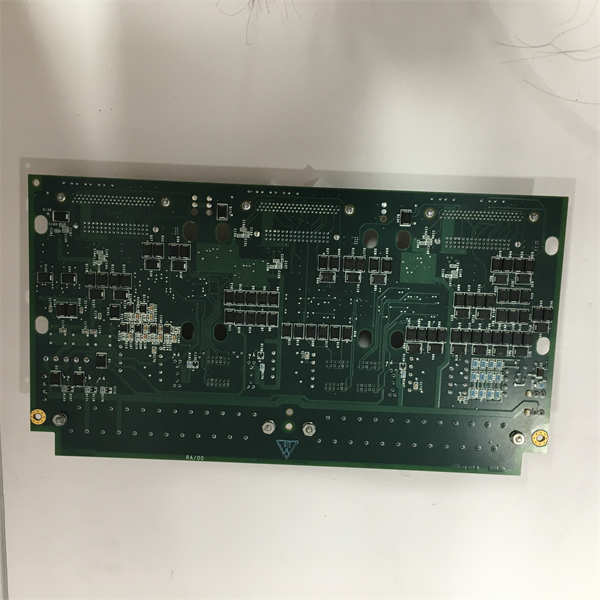

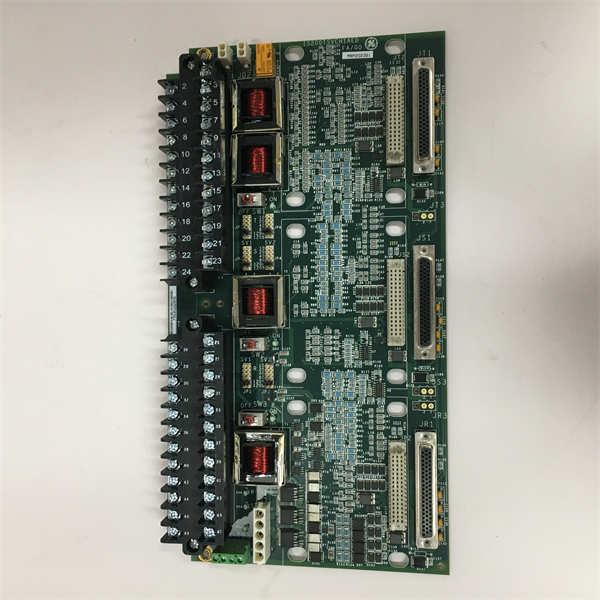

IS200TSVCH1AED GE

技术规格

产品型号:IS200TSVCH1AED

制造商:GE(通用电气)

产品类型:伺服输入/输出(TSVC)端子板/接口板

所属系列:GE Mark VI/Mark VIe Speedtronic汽轮机控制系统

伺服输出:2通道双向伺服电流输出(10,20,40,80,120 mA可选)

LVDT输入:8个LVDT绕组输入，支持1-4个LVDT/伺服回路

LVDT激励:4种变压器隔离激励源；2种非隔离激励源

脉冲速率输入:2个脉冲速率信号输入(磁性或TTL)

外部跳闸输入:JD1或JD2外部跳闸插头(用于保护模块)

继电器数量:9个磁性继电器(组织成3个投票电路)

电源要求:28 V DC(通过J28插座连接)

控制配置:支持Simplex,Dual,TMR(三重模块冗余)

通信接口:与PSVO I/O pack和WSVO伺服驱动器配合

安装方式:面板安装/机架安装(通过端子块)

工作温度:-30°C至+65°C

技术:表面贴装技术(SMT)

特点:具有诊断功能(如L#DIAG PSVO),可配置跳线用于线圈电流设置

主要特点和优势

GE IS200TSVCH1AED作为GE Mark VI/Mark VIe Speedtronic汽轮机控制系统的关键伺服输入/输出端子板，具备多项核心特点和显著优势，使其在要求高精度和高安全性的涡轮机械控制中不可或缺：

高精度伺服控制接口：GE IS200TSVCH1AED提供了高精度的双向伺服电流输出，能够直接与电液伺服阀进行通信和控制，确保燃料阀、蒸汽阀等执行机构的精确开度和响应速度。通过LVDT位置反馈，系统能够实时获取阀门位置，实现闭环控制，从而优化汽轮机的性能。

全面的信号输入兼容性：除了伺服阀控制，GE IS200TSVCH1AED还支持多种关键传感器信号输入，包括LVDT（用于阀门位置）和脉冲速率信号（用于燃油流量监测），甚至能够集成Geiger Mueller火焰探测器。这种多功能性使得一个模块能够处理多种关键过程变量，简化了系统布线和集成。

强大的三模冗余(TMR)支持：GE IS200TSVCH1AED能够与Mark VI/Mark VIe系统的三重模块冗余(TMR)配置兼容，这意味着关键信号通过硬件投票电路进行处理，确保了即使在单个组件故障的情况下，系统仍能保持高可用性和可靠性。这对于汽轮机这类高价值资产的保护至关重要，极大地降低了非计划停机和灾难性故障的风险。

集成的安全跳闸功能：该板卡集成了用于电气跳闸装置(ETD)的接口，并通过内部的继电器和投票电路，确保在检测到异常情况时能快速、准确地触发主保护跳闸动作。这种内置的安全机制增强了系统的整体安全性，保护设备和人员。

灵活的配置与诊断：GE IS200TSVCH1AED支持通过跳线进行线圈电流配置，并通过ToolboxST等软件进行高级设置，以适应不同伺服阀的要求。同时，它提供了详细的诊断信号（如L#DIAG PSVO），帮助用户快速识别和解决潜在问题，提高系统的可维护性。

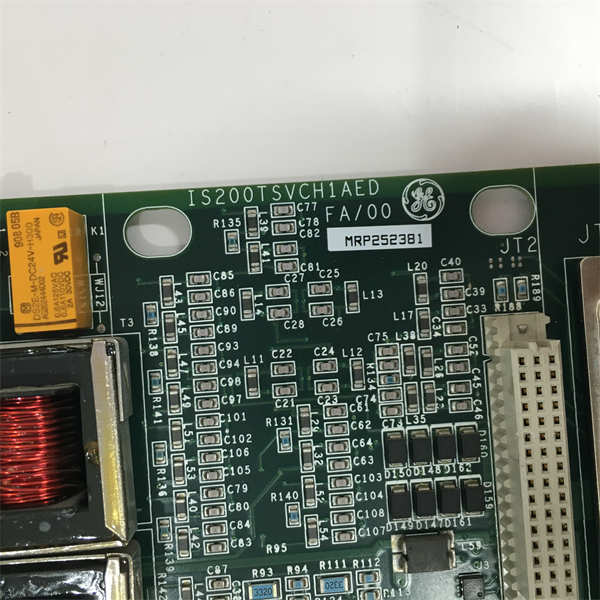

IS200TSVCH1AED GE

应用领域

GE IS200TSVCH1AED伺服输入/输出端子板因其在精确控制、安全保护和数据采集方面的卓越能力，广泛应用于对大型汽轮机和相关机械设备有极高控制精度和安全要求的工业领域。

电力发电：在燃气轮机、蒸汽轮机和联合循环电厂中，GE IS200TSVCH1AED是GE Mark VI/Mark VIe汽轮机控制系统的核心组成部分。它精确控制燃油阀、蒸汽阀和透平叶片等执行机构，确保汽轮机的精确启动、负载调节和停机过程，同时通过火焰探测器输入提升燃烧安全性。

石油和天然气：在陆上和海上油气平台、炼油厂、天然气处理厂和管道压缩机站中，GE IS200TSVCH1AED用于控制和监测燃气轮机驱动的压缩机和泵。其高可靠性和精确控制能力对于油气生产和运输的连续性和效率至关重要，尤其是在危险区域的应用中。

重型机械控制：任何使用大型工业燃气轮机或蒸汽轮机作为驱动核心的重工业应用，如钢铁、化工、造纸等，GE IS200TSVCH1AED都能提供稳定可靠的伺服控制接口。它确保了关键过程参数的精确调节，并提供必要的安全联锁功能。

海洋和船舶推进：在大型船舶和海洋平台中，如果采用燃气轮机作为主推进或发电动力，GE IS200TSVCH1AED将是其先进控制系统的一部分，提供可靠的伺服和保护功能，确保船舶的安全高效运行。

安装与维护

安装前准备：在安装GE IS200TSVCH1AED伺服输入/输出端子板之前，务必仔细查阅GE Mark VI/Mark VIe Speedtronic系统手册中的所有安装说明和安全警告。确保在完全断电且采取适当安全措施（如挂牌上锁）的情况下进行操作，并严格遵守所有电气安全规范。佩戴防静电腕带和使用防静电垫，以防止静电放电对模块内部精密电子元件造成损坏。确认控制柜内有足够的安装空间和适当的通风条件，以确保模块能够有效散热。所有传感器电缆、伺服阀控制电缆和电源线必须严格按照系统图纸正确连接，确保接线牢固，避免松动或错误接线，并且所有接地连接必须可靠。

维护建议：为了确保GE IS200TSVCH1AED模块的长期稳定和高精度运行，建议执行定期的预防性维护。这包括定期对控制柜内部进行清洁，清除灰尘和污染物，特别是在散热孔和连接器周围，以防止因过热或接触不良导致的故障。定期检查GE IS200TSVCH1AED模块上的LED指示灯状态，它们通常能够提供模块运行状态和潜在问题的初步诊断信息。检查所有电缆连接是否牢固，无松动、腐蚀或绝缘层损坏迹象。由于GE IS200TSVCH1AED直接关系到汽轮机的关键执行和保护功能，建议定期通过GE的ToolboxST™软件检查模块的诊断信息和参数配置，确保其符合设计要求。对于任何复杂的故障诊断或维修，强烈建议联系GE认证的技术服务工程师或专业服务提供商，以确保操作的正确性和系统的安全完整性。

产品保障

我们对每一件GE IS200TSVCH1AED伺服输入/输出端子板都提供全面的产品保障。
