IS200JPDMG1ACC S1AT005-09 GE 主电源分配板/电源分配卡

描述

GE IS200JPDMG1ACC S1AT005-09是一款高性能的主电源分配板（或称电源分配卡），专为通用电气(GE)旗下的Mark VI Speedtronic汽轮机控制系统而设计。作为Mark VI系统中的关键组件，GE IS200JPDMG1ACC扮演着核心电力枢纽的角色，负责将系统主电源（通常为125 V DC输入）高效、安全地转换为并分配28 V DC电力到各个本地电源分配板和Mark VIe I/O模块组。这种精准的电源管理能力是确保整个汽轮机控制系统稳定、高效运行的基础，尤其是在对可靠性有极高要求的发电和工业应用中。

GE IS200JPDMG1ACC的设计不仅注重电源分配，更集成了多重保护功能，包括内置的短路保护和熔断器保护，以最大限度地降低电气故障对系统造成的风险。它支持模块化设计，简化了面板构建和维护工作，并通过其灵活的输出通道配置（可向多个以太网交换机和I/O组供电），确保了系统在不同配置下的兼容性和可扩展性。正是凭借这些特性，GE IS200JPDMG1ACC成为了Mark VI Speedtronic系统中不可或缺的电力基础设施，为汽轮机的精确控制和安全运行提供了可靠的保障。GE IS200JPDMG1ACC的特定版本标识S1AT005-09进一步精确了该模块的生产批次或具体配置，确保了在系统维护和备件更换时的精确匹配。

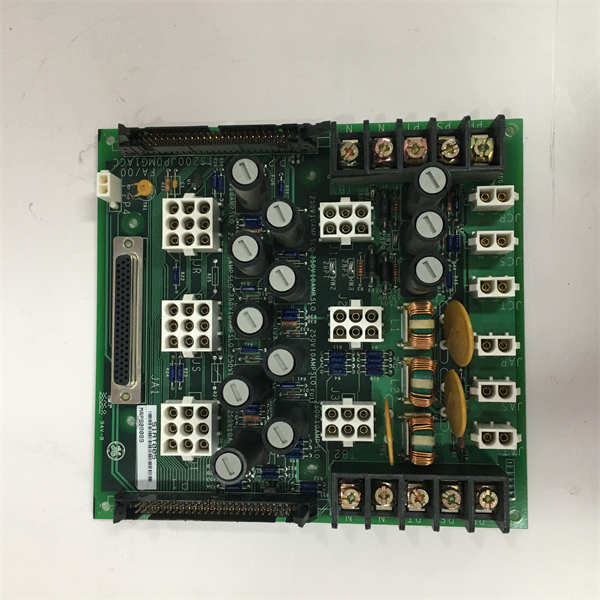

IS200JPDMG1ACC S1AT005-09 GE

技术规格

产品型号:IS200JPDMG1ACC S1AT005-09

制造商:GE(通用电气)

产品类型:主电源分配板/电源分配卡

所属系列:GE Mark VI Speedtronic汽轮机控制系统

输入电压:125 V DC(典型值)

输出电压:28 V DC

输出通道数量:4个输出通道(可为以太网交换机或I/O组供电)

每通道电流额定值:5 A(每个输出通道)

最大电流处理能力:高达35 A(取决于配置)

连接方式:J1和J1X连接器(用于菊花链连接),接线端子块

保护功能:内置短路保护(20A或更低),熔断器保护

安装方式:面板安装/可能支持DIN导轨安装

工作温度范围:-40°C至+70°C(-40°F至+158°F)

认证:适用于危险区域(Class 1 Division 2,ATEX Zones),符合UL/ATEX HazLoc要求

主要特点和优势

GE IS200JPDMG1ACC作为GE Mark VI Speedtronic汽轮机控制系统的核心电源分配板，具有以下显著特点和优势：

高效的电源转换与分配：GE IS200JPDMG1ACC能够将高压直流输入（如125 V DC）稳定高效地转换为28 V DC输出，并精确分配给Mark VIe I/O模块组和以太网交换机。这种专业的电源管理确保了系统中各个组件获得稳定、纯净的电源，是系统高性能运行的基础。

卓越的电气保护功能：该模块内置了完善的短路保护（20A或更低）和强健的熔断器保护机制。这些保护功能能够在检测到异常电流或故障时迅速响应，自动切断电源，从而有效保护下游敏感的I/O模块和控制设备免受电气损坏，极大提高了系统的安全性和可靠性。

支持危险区域应用：GE IS200JPDMG1ACC经过认证，可在多种危险场所安全使用，包括Class 1 Division 2和ATEX区域。这使得它成为石油和天然气、化工、电力等对安全标准有严苛要求的行业中理想的解决方案，能够确保在易爆或易燃环境下的稳定运行。

灵活的系统扩展性：GE IS200JPDMG1ACC通过J1和J1X连接器支持菊花链连接，允许将多个JPD板连接在一起，以提供更多的输出能力来满足不断增长的I/O模块和以太网交换机需求。这种灵活性确保了系统在未来扩展时的兼容性和简便性。

简化系统构建与维护：采用模块化设计，GE IS200JPDMG1ACC使得控制柜的面板构建和日常维护工作变得更为简单高效。清晰的接口标识和标准化的安装方式减少了安装错误和维护时间，提升了整体系统的可维护性。

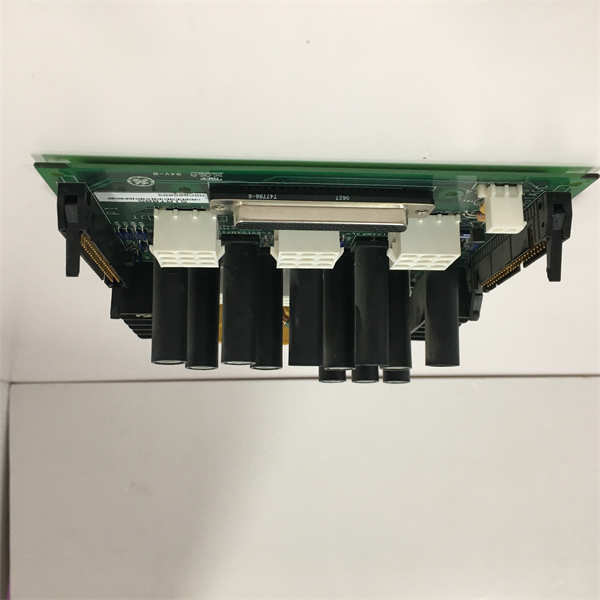

IS200JPDMG1ACC S1AT005-09 GE

应用领域

GE IS200JPDMG1ACC主电源分配板因其卓越的电源管理能力和高可靠性，主要应用于对电力供应和控制系统稳定性有极高要求的关键工业场景。

电力发电：在燃气轮机、蒸汽轮机和联合循环电厂中，GE IS200JPDMG1ACC是GE Mark VI Speedtronic汽轮机控制系统的核心组成部分。它为涡轮机控制系统中的I/O模块、传感器和其他关键控制组件提供稳定的28 V DC电源，确保汽轮机的启动、运行、停机和故障保护的精确控制和安全。

石油和天然气：在陆上和海上油气平台、炼油厂、天然气处理厂和压缩机站中，GE IS200JPDMG1ACC为燃气轮机驱动的压缩机和泵的控制系统提供可靠的电力。它能够承受恶劣的工业环境，并确保关键设备的连续运行，对于生产效率和安全至关重要。

工业驱动与自动化：在大型工业设施中，凡是使用GE Mark VI系统作为核心控制器的应用，GE IS200JPDMG1ACC都会提供必要的电源分配功能。这包括对高功率电机、大型泵站以及其他复杂自动化系统的电源管理。

过程工业：在化工、石化、造纸和冶金等过程工业中，如果生产线或关键设备依赖于GE Mark VI控制系统进行自动化管理，GE IS200JPDMG1ACC将提供稳定的电源，以支持传感器数据采集、执行器控制和系统间通信的正常运行。

相关产品

以下是与GE IS200JPDMG1ACC相关联的其他GE Mark VI Speedtronic汽轮机控制系统产品型号，它们通常是同一系统系列的组件，与该电源分配板协同工作：

GE IS210BPMBG1A：背板电源模块，可能用于更高级别的电源管理或冗余配置。

GE IS200JPDHG1AAA：高密度电源分配卡，可能具有不同的输出能力或连接方式。

GE IS200JPDMG1ADC：28V DC PDM卡，另一个电源分配模块，可能功能相似。

GE IS200TRPGH1BDD：涡轮机保护组，与GE IS200JPDMG1ACC供电的I/O模块协同工作。

GE IS220UCSAH1A：处理器模块，Mark VI系统中的核心控制器，需要GE IS200JPDMG1ACC提供稳定电源。

GE IS420PPNGH1A：紧急涡轮保护板，也是需要可靠电源供应的关键安全模块。

GE DS200系列模块：其他Mark VI系列的I/O模块和控制板，均需要GE IS200JPDMG1ACC提供稳定的28VDC电源。

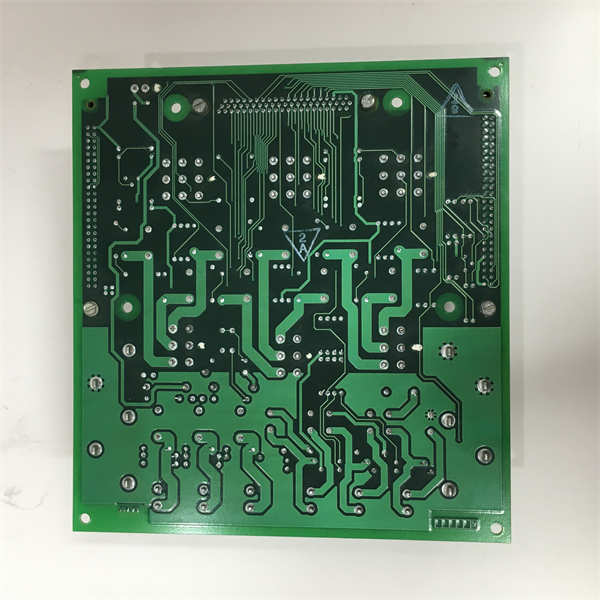

IS200JPDMG1ACC S1AT005-09 GE

安装与维护

安装前准备：在安装GE IS200JPDMG1ACC主电源分配板（以及其具体的S1AT005-09版本）之前，请务必仔细查阅GE Mark VI Speedtronic系统手册中关于电源模块安装的所有详细说明和安全警告。确保在完全断电且采取适当安全措施（如挂牌上锁）的情况下进行操作，并严格遵守所有电气安全规范。佩戴防静电腕带和使用防静电垫，以防止静电放电对模块内部精密电子元件造成损坏。确认控制柜内有足够的安装空间和适当的通风条件，以确保模块能够有效散热。所有电源输入和输出接线必须严格按照系统图纸正确连接，确保接线牢固，避免松动或错误接线，并且所有接地连接必须可靠。

维护建议：为了确保GE IS200JPDMG1ACC模块的长期稳定和高效运行，建议执行定期的预防性维护。这包括定期对控制柜内部进行清洁，清除灰尘和污染物，特别是在散热孔和连接器周围，以防止因过热或接触不良导致的故障。定期检查GE IS200JPDMG1ACC模块上的LED指示灯状态，它们通常能够提供电源输出状态和潜在故障的初步诊断信息。检查所有电源电缆和接线端子是否牢固，无松动、腐蚀或绝缘层损坏迹象。由于GE IS200JPDMG1ACC是PLC的电源核心，其稳定性对整个涡轮机控制系统至关重要，如果模块出现任何异常行为（如输出电压波动、指示灯异常），应立即进行排查，并考虑进行专业诊断或更换。对于任何复杂的故障诊断或维修，强烈建议联系GE认证的技术服务工程师或专业服务提供商，以确保操作的正确性和系统的安全完整性。

产品保障

我们对每一件GE IS200JPDMG1ACC主电源分配板，包括特定版本S1AT005-09，都提供全面的产品保障。
