ICS Triplex T9432 | Tricon系统输出接口模块 | 全流程功能测试保障

描述

关键技术规格

• 产品型号: T9432
• 制造商: ICS Triplex / Schneider Electric (Triconex)
• 所属系统: Triconex TMR 安全控制系统（Tricon v9/v10/v11）
• 输出类型: 16通道数字量输出（Dry Contact 或 Sourcing，依子型号而定）
• 安全等级: 符合 IEC 61508 SIL3 / IEC 61511 SIL3 要求
• 冗余架构: 三重化（Triple-Modular Redundant, TMR），每通道由三个独立处理路径并行驱动，经硬件表决后输出
• 输出负载能力: 最大 2 A @ 24 VDC（具体依接点类型），支持感性负载（如继电器线圈）
• 诊断功能: 每通道独立开路/短路检测、输出状态反馈、模块健康自检（通过Triconex诊断总线）
• 安装方式: 插入 Tricon 主机架（如 8310/8311），由系统背板供电与通信
• 工作温度: 0°C 至 +60°C
• 认证标准: IEC 61508, IEC 61511, FM, CSA, ATEX（依具体配置）

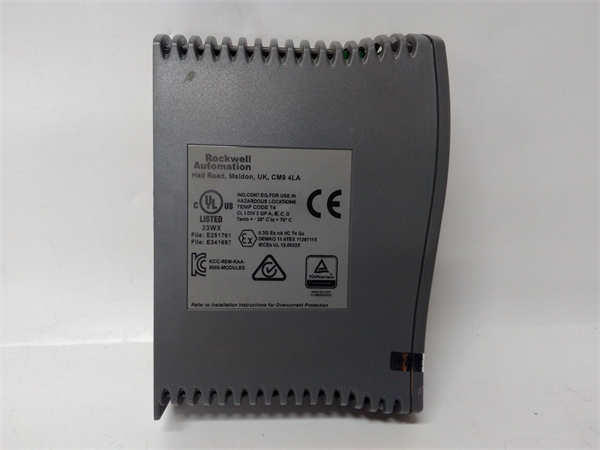

ICS Triplex T9432

功能定位与应用场景分析

T9432 是 ICS Triplex Triconex 安全控制系统中用于执行最终控制元件（FCE）驱动的关键输出模块，专为高完整性过程安全应用设计。它主要用于解决传统单通道或双通道输出在发生隐性故障时无法可靠触发安全动作的风险。通过TMR架构，T9432 可在单点甚至两点硬件故障下仍保持正确输出，确保紧急切断阀、停机继电器或报警装置按安全逻辑准确动作。

该模块的每个输出通道均由三个独立的微处理器路径并行计算，并通过专用硬件表决器（Voter）进行“三取二”（2oo3）决策，只有当至少两个路径输出一致时，信号才被驱动至现场设备。这种设计从根本上消除了单点故障导致误动或拒动的可能性，是石油天然气、化工、电力等高危行业实现SIL3级安全功能的核心硬件保障。

典型应用场景包括：

• 场景一：用于炼油厂反应器紧急泄压系统（PSV联锁），驱动切断阀电磁阀，在超温超压工况下可靠执行安全停车。
• 场景二：作为海上平台火气系统（F&G）的输出接口，触发消防泵启动、通风关闭及区域隔离阀动作，满足API RP 14C合规要求。
• 场景三：用于替换老旧 Triconex DO 模块（如 T9430/T9431），在不改变安全逻辑程序的前提下提升输出通道密度与诊断能力，延长系统生命周期。

质量标准与测试流程

在安全仪表系统中，一个输出模块的失效可能导致灾难性后果。因此，我们对 T9432 实施远超常规工业产品的验证流程，确保其功能完整性与安全可靠性：

• 外观与清洁：所有模块在 Class 10,000 洁净环境下进行目视与显微检查，确认无焊点裂纹、电容鼓包、继电器触点烧蚀或外壳损伤；标签与序列号清晰可追溯。
• 上机实测：模块被安装至真实 Triconex v10/v11 测试机架（含主处理器与电源），加载标准安全应用工程，进行 96 小时连续带载运行测试，模拟正常输出、强制测试及故障注入场景。
• 功能诊断：通过 TriStation 1131 工程软件，对全部16通道执行：
  • 输出导通/关断功能验证（带2A阻性负载）
  • 故障注入测试（模拟单/双通道故障，验证TMR表决与安全状态切换）
  • 诊断信息上报准确性（如开路、短路、模块离线）
• 质保承诺：仅当模块通过全部安全功能、TMR表决逻辑及长期稳定性测试后，方可出库，并提供 12 个月有限质保，明确覆盖安全相关功能失效。

ICS Triplex T9432

兼容性与升级路径

为确保 T9432 在您的 Triconex 系统中正确集成并符合安全完整性要求，请务必核对以下关键信息：

• 硬件/固件：需运行于 Triconex v9.0 或更高版本 的主机架（8310/8311/8312）。若使用 v8.x 系统，需先升级主处理器固件，否则可能无法识别新模块。
• 配套组件：必须使用原厂 T94xx 系列端子底座（如 T9400），老式 T84xx 底座针脚定义不兼容。输出接线需采用屏蔽双绞线，并严格遵循安全接地规范。
• 替代关系：T9432 是 T9430（8通道） 和 T9431（16通道 sourcing） 的通用增强版，支持更宽负载范围。若您的应用仅需干接点输出，T9432 可直接替换 T9430；若需 sourcing 输出，则需确认现场设备极性匹配。
