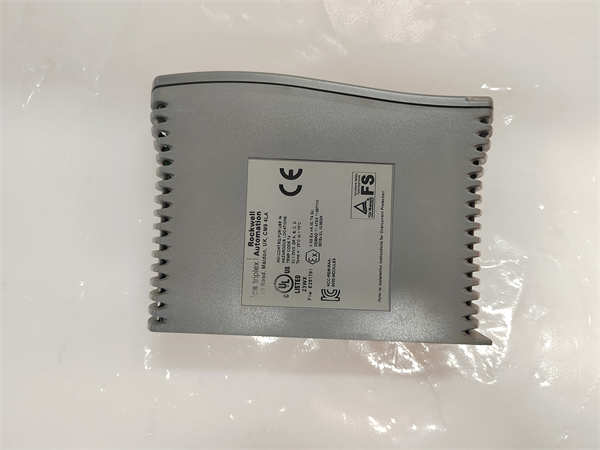

ICS TRIPLEX T9432 AADvance模拟量输入模块 – SIL3安全认证，16通道高精度AI！

描述

ICS TRIPLEX T9432：这块AADvance模拟量输入 (AI) 模块，那是高危工业领域里现场连续信号采集的“高精尖利器”！它专为AADvance安全控制器系统设计，提供8或16个独立隔离的高精度模拟量输入通道，可采集4-20mA、1-5V等标准工业信号，获得SIL3安全认证，具备出色的抗噪声能力和故障安全设计……专治各种过程参数“漂移”、“失真”和“误判”导致的安全隐患。别瞅了，原厂正品，售后无忧，咱家就是你搞定工业安全的靠山，没毛病！

产品详细说明

T9432 产品概述

ICS TRIPLEX T9432，这可是Rockwell Automation旗下ICS Triplex AADvance®系列安全控制器系统中一个非常关键的模块——模拟量输入 (Analog Input, AI) 模块。在许多工业流程中，除了开关量信号，大量的关键过程参数（如温度、压力、流量、液位等）都是以连续变化的模拟量信号形式存在的。T9432 正是AADvance系统连接这些模拟量传感器的“桥梁”，它负责将这些模拟量信号高精度、高可靠性地采集到安全控制器中，供其进行复杂的过程监测、安全联锁逻辑判断和执行。其设计考虑了AADvance系统灵活的可配置冗余和分布式控制能力，特别适合中小型到大型的、需要高度灵活和成本效益的安全应用。

这块ICS TRIPLEX T9432 模块通常提供8或16个独立隔离的模拟量输入通道，可支持业界标准的4-20mA电流信号或1-5V电压信号。其设计秉承了ICS Triplex在功能安全领域的深厚积累，符合IEC 61508和IEC 61511标准，并获得SIL 3安全认证。这意味着它在恶劣的工业环境中，也能提供极高的信号完整性、测量精度和可靠性。T9432 具备出色的抗电气噪声和瞬态干扰能力，这对于确保现场模拟量信号的纯净性至关重要。此外，它还提供了全面的诊断功能，能够检测到输入通道的开路、短路（如4-20mA信号的断线或短路）、超量程、欠量程等故障，并通过LED指示灯和系统诊断信息快速反馈给维护人员。作为AADvance系统的一部分，T9432 支持灵活的冗余配置，用户可以根据实际应用对安全完整性和可用性的要求，选择单通道、双通道甚至三重冗余配置来提升整体系统的可靠性。可以说，T9432 是构建灵活、可扩展、高性价比的分布式安全仪表系统，保障生产安全和连续运行不可或缺的核心I/O模块。

T9432 技术规格

参数名称	参数值
产品型号	T9432
制造商	ICS TRIPLEX (现属Rockwell Automation)
产品类型	AADvance模拟量输入 (AI) 模块
安全等级认证	IEC 61508 SIL 1-3 兼容 (取决于系统配置)
输入通道数	8或16个独立隔离通道 (具体型号区分)
输入信号类型	模拟量 (例如：4-20mA 电流信号，1-5V 电压信号)
输入阻抗	250 Ω (针对电流输入)
转换精度	高精度 (例如 16 位分辨率或更高)
隔离能力	通道之间隔离；现场与系统逻辑隔离
诊断功能	综合诊断、监控和测试功能 (如开路、短路、超量程、欠量程、通道故障检测)
冗余配置	支持灵活的单通道、双通道或三重冗余配置
抗干扰能力	具备出色的电气噪声和瞬态抑制能力
响应时间	快速响应
供电电压	24 VDC (由机箱背板供电)
功耗	典型值 (请参考具体产品手册)
工作温度	0°C 至 +60°C (部分文献提及 -40°C 至 +70°C, 请以具体产品手册为准)
存储温度	-40°C 至 +85°C
相对湿度	5% – 95% (非冷凝)
安装方式	AADvance机箱处理器/I/O底板插槽，可DIN导轨安装或壁挂



主要特点和优势

咱们这块ICS TRIPLEX T9432 模拟量输入模块，那可是AADvance安全系统里的“精密测量仪”！首先，它最大的亮点就是高精度采集和卓越的安全性 (High-Precision Acquisition and Superior Safety)。在工业现场，温度、压力这些连续变化的模拟量信号，对测量的精度和实时性要求非常高。T9432 能够高精度地采集这些信号，并通过其灵活的可配置冗余（单通道、双通道或三重冗余）设计，确保即使在传感器或模块自身出现故障时，也能持续提供准确的信号，最终配合系统达到SIL 3认证，最大限度地保障生产安全。这种高精度与高安全的结合，是其核心竞争力。

其次，T9432 提供了多通道独立隔离 (Multi-Channel Individual Isolation)。它通常提供8或16个独立的模拟量输入通道，这意味着你能连接大量的现场传感器。更重要的是，每个通道都经过独立隔离设计，有效防止了通道间的相互干扰。即使某个现场传感器线路出现接地故障或异常高压，也不会影响到其他通道的正常运行和整个系统的安全完整性。这种隔离特性大大提升了系统的抗干扰能力和健壮性 (Robustness)，确保了在复杂工业环境中的信号纯净性。再者，ICS TRIPLEX T9432 具备强大的诊断和故障安全设计 (Powerful Diagnostics and Fail-Safe Design)。它能够实时监测每个输入通道的状态，自动检测开路（如4-20mA信号断线）、短路、超量程、欠量程等各种线路和信号故障，并通过LED指示灯和系统软件快速报警，让维护人员能迅速定位并处理问题。同时，其“故障安全”设计确保了在模块内部故障或外部信号异常时，系统能够自动切换到安全状态，防止误操作或危险事件发生。总之，选择T9432 就是选择了高性价比、高精度且高度可靠的工业模拟量信号采集方案，它让你的安全系统真正做到“明察秋毫”，且“安全无忧”！

The ICS TRIPLEX T9432 Analog Input module serves as the “precision measuring instrument” within the AADvance safety system. Its foremost advantage lies in its high-precision acquisition and superior safety (High-Precision Acquisition and Superior Safety). In industrial settings, continuous analog signals like temperature and pressure demand exceptional measurement accuracy and real-time responsiveness. The T9432 excels at acquiring these signals with high precision, and through its flexible configurable redundancy (single, dual, or triple) design, it ensures the continuous provision of accurate signals even if a sensor or the module itself malfunctions. This capability ultimately allows the system to achieve SIL 3 certification, maximizing production safety. This combination of high precision and high safety is its core competitive edge.

Secondly, the T9432 offers multi-channel individual isolation (Multi-Channel Individual Isolation). It typically provides 8 or 16 independent analog input channels, enabling connection to numerous field sensors. Crucially, each channel is designed with independent isolation, effectively preventing interference between channels. Even if a field sensor line experiences a ground fault or abnormal high voltage, it will not affect the normal operation of other channels or the overall safety integrity of the system. This isolation characteristic significantly enhances the system’s noise immunity and robustness, ensuring signal purity in complex industrial environments. Furthermore, the ICS TRIPLEX T9432 possesses powerful diagnostics and a fail-safe design (Powerful Diagnostics and Fail-Safe Design). It can real-time monitor the status of each input channel, automatically detect open circuits (e.g., 4-20mA signal breaks), short circuits, over-range, under-range, and other line and signal faults. It promptly issues alarms via LED indicators and system software, allowing maintenance personnel to quickly pinpoint and resolve issues. Concurrently, its “fail-safe” design ensures that in the event of an internal module fault or external signal anomaly, the system automatically transitions to a safe state, preventing erroneous operations or hazardous incidents. In summary, choosing the T9432 means opting for a cost-effective, high-precision, and exceptionally reliable industrial analog signal acquisition solution, enabling your safety system to be truly “perceptive” and “safety-assured”!

应用领域

ICS TRIPLEX T9432 模拟量输入模块，作为AADvance安全控制器系统的重要I/O组件，它的应用领域非常广泛，主要集中在对生命安全、环境保护和资产保护有较高要求的各类工业过程，尤其是那些需要高精度过程参数监测和安全联锁的场合。

它最常见的应用场景包括：



高压/高温/高液位报警与联锁：在石油化工、核电、冶金等行业，用于实时监测反应釜、储罐、管道中的压力、温度、液位等关键模拟量参数，当参数超出安全范围时，及时触发报警或安全停车/联锁动作。



流量监测与控制：在燃气、液体输送、配料等系统中，精确监测流量信号，确保生产过程的稳定性和安全性，防止超流量或欠流量导致危险。



燃烧器管理系统 (BMS)：监测炉膛压力、燃料流量、空气流量、烟气温度等模拟量参数，确保燃烧过程的安全、高效运行。



设备状态监测：虽然不总是直接用于安全联锁，但在对设备振动、轴位移、轴承温度等进行连续监测时，T9432 的高精度和可靠性能够提供高质量的预测性维护数据，从而间接提升安全。



通用过程安全联锁：凡是涉及连续变化的物理量作为安全系统判断依据的场合，如压缩机防喘振保护、泵出口压力保护等，T9432 都是不可或缺的输入模块。



总而言之，只要是工业现场需要可靠地采集高精度模拟量信号，并将其用于功能安全或关键过程控制逻辑的场合，T9432 都是一个非常可靠且灵活的选择。

相关产品

ICS TRIPLEX T9432 模拟量输入模块是ICS Triplex AADvance®安全控制器系统的重要组成部分，它总是与以下核心产品“协同作战”，共同构建一个完整的安全系统：



T9110 AADvance处理器模块：这是AADvance系统的“大脑”，T9432 采集到的现场模拟量信号会发送给它进行逻辑判断和处理。



T9100 AADvance处理器底板 或 T9300 AADvance I/O底板：T9432 模块安装在这些专用的底板插槽中。



T9832 模拟量输入终止组件 (TA)：通常，T9432 会与对应的终止组件（如T9832）配合使用，这些终止组件提供现场模拟量信号的接线端子，确保信号的物理连接可靠，并且可能包含信号调理、隔离或限流功能。



AADvance系统电源模块：为AADvance底板和所有模块提供稳定的24V DC电源。



AADvance Workbench软件：这是用于对T9432 以及整个AADvance系统进行组态、编程、诊断和维护的工程工具。



T9402 AADvance数字量输入模块：如果系统还需要采集数字量信号，则通常会用到配套的T9402模块。



T9451 AADvance数字量输出模块：如果系统需要数字量输出控制，则通常会用到配套的T9451模块。



T9482 AADvance模拟量输出模块：如果还需要模拟量输出控制，则会用到T9482模块。



安装与维护

安装前准备 🛠️

在安装ICS TRIPLEX T9432 模拟量输入模块之前，兄弟们，请务必遵守以下安全准则：



断电是第一要务！ 🚨 确保你正在操作的AADvance机箱（底板）及其所有相关设备的电源已完全断开，并采取锁定/挂牌 (Lockout/Tagout) 措施，防止意外通电。



防静电措施！ ⚡ 像T9432 这样的精密电子模块对静电非常敏感。请务必佩戴防静电手环，并站在防静电垫上，操作时避免直接触摸模块的电子元件或连接器引脚。



检查模块！ 🔍 仔细检查T9432 模块本身，确认其没有物理损伤，包装完好。



确认插槽！ 💡 在AADvance底板上找到专用的I/O插槽，确保其干净、无异物。



准备接线！ 🔌 确保现场模拟量信号线缆的规格正确，并已连接到对应的终端连接件 (TA) 上。检查TA上的接线是否牢固，并核对信号类型（4-20mA 或 1-5V）。



阅读手册！ 📖 严格遵循Rockwell Automation（ICS Triplex）提供的最新版AADvance系统安装手册，其中包含详细的图示和步骤，确保正确安装。



将T9432 模块小心、平稳地插入底板的指定槽位，直到其完全就位并锁定。确保模块与底板以及终端连接件（如果使用）上的连接器完全吻合。

维护建议 🔧

对于ICS TRIPLEX T9432 这种在关键安全系统中扮演核心角色的模拟量输入模块，日常维护的重点在于保持环境稳定和确保信号通路的完整性与纯净性：



保持环境清洁与稳定！ 🌬️ 定期清洁AADvance机箱内部及模块表面的灰尘，确保通风散热良好。控制室或机柜的温度和湿度应始终保持在产品技术规格范围内，避免极端环境对模块性能和寿命的影响。



检查现场接线与传感器！ 🔌 这是T9432 维护的重中之重。定期检查连接到T9432 的现场模拟量信号线缆、终端连接件和传感器本身。确保线缆没有物理损伤（如磨损、压扁），连接螺丝没有松动，端子没有腐蚀。特别注意4-20mA回路的断线或短路，这些都会直接影响信号准确性。



关注LED指示灯！ 🚦 T9432 前面板上的LED指示灯是判断模块工作状态、电源状态和输入通道状态的重要窗口。熟悉这些指示灯的含义，一旦发现任何异常状态，应立即查阅手册进行故障诊断。



定期诊断与测试！ 📊 严格遵循ICS Triplex官方推荐的诊断测试程序和维护计划。AADvance系统通常会提供强大的诊断工具和软件功能，利用这些工具定期对T9432 的所有输入通道进行功能测试和校准检查（如果需要），及时发现潜在问题或信号漂移。



专业人员操作！ 👨‍🔧 任何涉及到T9432 模块的更换、配置更改或故障维修，都必须由经过ICS Triplex（或Rockwell Automation）专业培训和认证的工程师进行，以确保操作的正确性和系统的安全完整性。
