ICS TRIPLEX T9110 AADvance处理器模块 – 高性能、可扩展的工业大脑！

描述

ICS TRIPLEX T9110 是一款高性能的AADvance处理器模块，它不是ICS Triplex的Trusted™系列产品，而是其另一个重要产品线AADvance™控制器系统的核心。你可以将它理解为AADvance系统的“大脑”，负责执行所有的应用逻辑、安全功能和通信任务。与ICS Triplex的Trusted™系列（例如T8110B）一样，T9110也具备卓越的故障容错能力，但它提供的是一种更灵活、可扩展的冗余架构。

这块T9110处理器模块的核心是一颗强大的 PowerPC 604e 处理器，主频高达400 MHz，使其能够处理复杂的控制算法和大量的I/O数据。它的设计理念是既要保证安全，又要兼顾性能和可扩展性。通过灵活的配置，T9110可以作为单处理器系统（SIL 1）、双处理器系统（SIL 3），甚至三处理器系统（SIL 3，完全故障容错）来运行。这种设计为用户提供了极大的灵活性，可以根据不同的应用需求和预算来选择最合适的配置，而无需牺牲安全性。

总而言之，T9110是AADvance控制器系统的灵魂，它以其强大的处理能力、灵活的冗余配置和全面的通信功能，为高要求的工业自动化和安全应用提供了一个可靠、高效的控制平台。

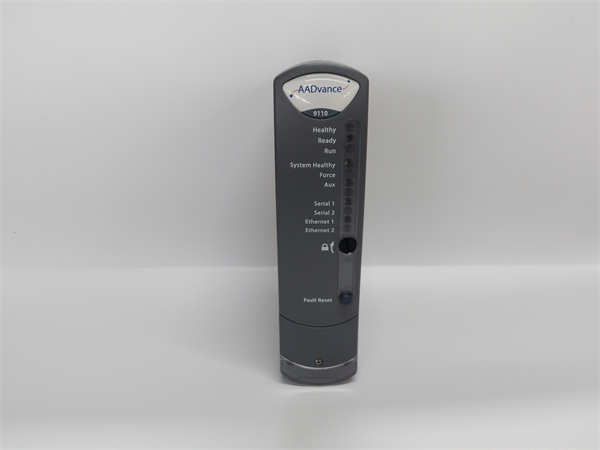

ICS TRIPLEX T9110

T9110 技术规格

主要特点和优势

ICS TRIPLEX T9110 处理器模块之所以在工业领域备受推崇，源于其几个关键的优势。首先，它的多处理器冗余架构是其核心卖点。不同于传统的单点故障系统，T9110可以配置为双处理器或三处理器系统。在双处理器模式下，如果一个处理器出现故障，另一个可以立即接管，实现无缝切换。在三处理器模式下，系统通过2oo3投票机制来确保任何时候都只有一个正确的输出，实现完全的故障容错，达到最高的SIL 3安全等级。这种设计极大地提高了系统的可用性和可靠性。

其次，T9110拥有出色的通信能力和开放性。它集成了多个通信端口，包括以太网和串行端口，支持Modbus RTU、Open Modbus TCP等多种协议。这使得它能够轻松地与DCS（分布式控制系统）、SCADA系统、HMI（人机界面）以及其他第三方设备进行通信，打破了传统安全系统的信息孤岛，实现了整个企业自动化网络的无缝集成。

此外，T9110还具备强大的自诊断功能。它会定期进行内部诊断测试，并结合看门狗电路来监控处理器性能。一旦检测到严重故障，处理器模块会进入安全状态或自动关机，确保系统不会执行错误指令。同时，它还支持热插拔功能，允许在系统在线运行时更换故障的处理器模块，大大减少了停机时间，提高了系统的可维护性。

The ICS TRIPLEX T9110 is the central processing unit of the AADvance™ Controller System, a high-performance, fault-tolerant platform for industrial control. Unlike the Trusted™ series, the AADvance system, with the T9110 at its core, offers a flexible and scalable approach to safety and control. Powered by a 400 MHz PowerPC processor, the T9110 delivers exceptional processing power to handle complex control algorithms and large-scale I/O systems. A key feature is its configurable redundancy, which allows it to be deployed as a single processor (SIL 1), a dual processor (SIL 3), or a full triple-redundant system (SIL 3). This scalability gives users the flexibility to match the system’s safety integrity level to their specific application requirements. The T9110 is also a communications powerhouse, equipped with dual serial ports and an Ethernet port to support a variety of industrial protocols, ensuring seamless integration with other plant-wide systems. Its robust design includes comprehensive self-diagnostics and support for hot-swapping, enabling on-the-fly module replacement without interrupting operations. This combination of processing power, fault tolerance, and communication flexibility makes the ICS TRIPLEX T9110 an ideal choice for a wide range of mission-critical industrial applications.

应用领域

由于ICS TRIPLEX T9110处理器模块的高性能、高可靠性和可扩展性，它被广泛应用于各种需要安全控制和高可用性的工业领域。

石油天然气和化工行业：在炼油厂、化工厂和海上平台，T9110是紧急停车系统（ESD）、火气系统（F&G）和燃烧器管理系统（BMS）的核心，用于确保在发生危险情况时，系统能快速、可靠地执行安全联锁。

电力行业：在燃气轮机和蒸汽轮机控制、发电机保护等关键环节，T9110用于确保设备的安全稳定运行，防止因故障导致的连锁反应和大规模停机。

制造业和流程工业：在那些对生产过程连续性有严格要求的领域，如造纸、制药、食品饮料等，T9110用于控制关键流程，减少意外停机，提高生产效率。

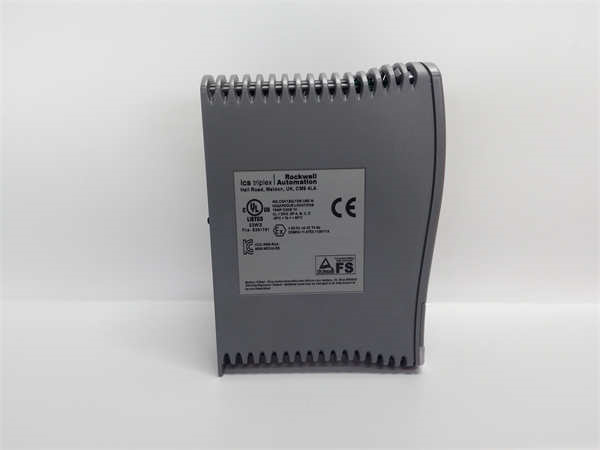

ICS TRIPLEX T9110

相关产品

T9110作为AADvance™系统的核心处理器，需要与同系列的其他模块协同工作。以下是一些与它紧密相关的核心产品：

T9100：这是T9110处理器模块所在的专用机箱，为它提供物理插槽和冗余电源。

T9401/T9402：数字量输入模块，用于采集现场的数字信号。

T9451：数字量输出模块，用于驱动现场的执行机构。

T9431/T9432：模拟量输入模块，用于采集现场的模拟量信号。

T9481：模拟量输出模块，用于向现场发送模拟量控制信号。

安装与维护

安装前准备: 在安装ICS TRIPLEX T9110处理器模块时，必须确保其所在的T9100机箱电源已断开。在处理模块时，应佩戴防静电手套，避免静电对内部精密电子元件造成损害。将模块对准机箱插槽，平稳、缓慢地推入，直到其完全锁定在位。确保所有连接都已正确、牢固地连接。

维护建议: T9110的日常维护主要是通过系统诊断工具来监控其状态。它的前面板有LED指示灯，可以直观地显示模块的健康状况。如果指示灯显示异常，应利用AADvance的工程软件进行详细的故障诊断。由于T9110支持热插拔，如果需要更换，可以在系统在线运行时进行操作，但必须使用固件版本相同的原厂备件，并遵循官方的更换流程。
