ICS TRIPLEX T8800 数字量输入FTA – 工业现场信号“终点站”，精准安全！

描述

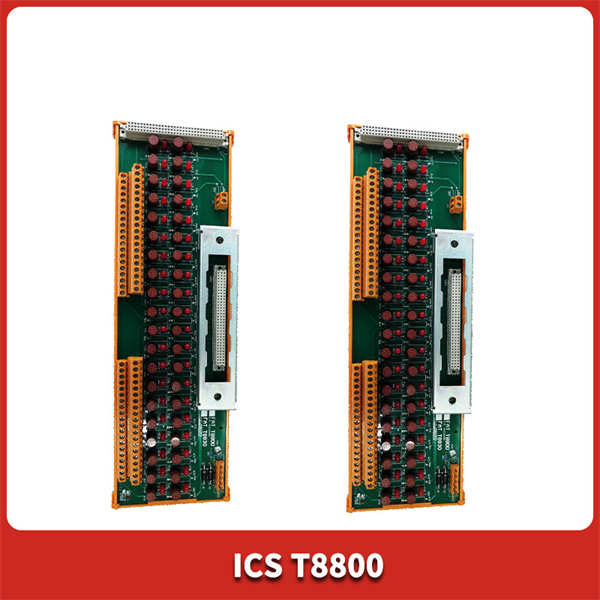

T8800不是一个独立的智能模块，而是一个至关重要的现场接线端子板（Field Termination Assembly, FTA）。它的核心作用，就是作为现场设备与TMR数字量输入模块T8403之间的物理接口。你可以把它想象成一个工业级的“接线总站”或“配电箱”。现场的各种数字信号，比如来自限位开关、按钮、传感器等设备的线缆，都先接到这块T8800上。然后，这块FTA再通过一个专用的连接器，把所有信号集中、高效地传输给T8403模块。

这块ICS TRIPLEX T8800的设计理念就是为了简化现场接线，提高安装效率，同时增强系统的可靠性和可维护性。在传统的工业控制系统中，现场设备的线缆可能直接接到I/O模块的端子上，这不仅接线复杂，而且一旦需要更换I/O模块，就要重新接线，费时费力。而有了T8800，你只需要拔下T8403模块，FTA上的接线完全不动，大大简化了模块更换的流程，尤其是在紧急情况下，这一点至关重要。

总而言之，ICS TRIPLEX T8800就是T8403模块的“贤内助”。它用一种简洁、标准化的方式，解决了现场接线这个老大难问题，让整个Trusted™系统的安装、调试和维护变得更加简单、安全。

ICS TRIPLEX T8800

T8800 技术规格

主要特点和优势

ICS TRIPLEX T8800作为一款专业的现场接线端子板，它的设计充满了工业智慧。首先，它最显著的特点就是简化了现场接线。它提供了40个通道，每个通道都采用标准的2线制连接，并配有可靠的螺钉式接线端子。这让现场工程师可以非常方便、整洁地将来自现场的几十甚至上百根线缆连接到一起，告别了杂乱无章的接线困境。而且，它支持标准的DIN导轨安装，可以直接集成到现有的控制柜中。

其次，T8800最核心的优势在于它与T8403模块的完美配合。它采用了独特的“智能插槽（SmartSlot）”连接方式，让T8403模块可以实现“一对多”的热插拔。这意味着，你可以在系统不停机的情况下，直接更换T8403模块，而T8800上的现场接线则完全不需要动。这大大缩短了故障恢复时间，提高了系统的可用性（Availability）和可维护性（Maintainability）。

此外，T8800还具备重要的保护和诊断功能。它的每个输入通道都带有50mA的熔丝保护，可以有效防止现场线路的过流或短路对T8403模块造成损害。板载的LED指示灯也能直观地显示现场电源的完整性，让维护人员可以迅速地排查电源问题，大大简化了故障诊断过程。所有这些特性，都使得ICS TRIPLEX T8800成为构建高效、可靠、易于维护的ICS Triplex安全系统的不可或缺的组成部分。

The ICS TRIPLEX T8800 is a critical Field Termination Assembly (FTA) designed to serve as the physical interface between field devices and the T8403 Digital Input Module within the Trusted safety system. It is not an intelligent module but rather a robust and standardized terminal block solution. The T8800 streamlines field wiring by providing a centralized and organized connection point for up to 40 digital input channels, each with a 2-wire connection. Its design philosophy is to simplify installation and, more importantly, to enhance maintainability. The FTA features a dedicated “SmartSlot” connection that allows for the hot-swapping of the T8403 module without disturbing the field wiring. This capability significantly reduces maintenance time and minimizes the risk of human error during module replacement. Each channel on the T8800 is protected by a 50mA fuse, safeguarding the T8403 module from overcurrent or short-circuit faults originating from the field. An onboard LED provides a clear visual indication of the field power supply status, which aids in quick diagnostics. The T8800‘s rugged construction and standard DIN rail compatibility make it an ideal and reliable component for integrating the Trusted system into any industrial control cabinet, ensuring a clean, safe, and easily serviceable installation.

应用领域

由于T8800是专门为T8403数字量输入模块设计的现场接线板，它的应用领域也与T8403高度重合，主要集中在那些对安全和可靠性有严苛要求的工业领域。

石油天然气和化工行业：在炼油厂、化工厂、海上钻井平台等，T8800用于连接紧急停车系统（ESD）和火气系统（F&G）中大量的现场开关、传感器和按钮。它简化了复杂的现场接线，确保这些关键信号能够稳定、安全地输入到TMR处理器中。

电力行业：在大型发电厂，尤其是核电站和燃气轮机控制系统中，T8800为发电机保护、涡轮机控制等应用中的数字量信号提供了一个可靠的接线接口。

其他重工业：在钢铁、冶金、造纸、水处理等行业，任何需要部署大规模安全仪表系统（SIS）的场合，T8800都是不可或缺的，它能帮助工程师高效地管理和维护海量的I/O点。

ICS TRIPLEX T8800

相关产品

T8800是一个FTA，它需要搭配其他模块才能发挥作用。以下是一些与它紧密相关的核心产品：

T8403：T8800的“灵魂伴侣”，这块TMR数字量输入模块负责处理T8800采集的所有现场数字信号。

T8110B：ICS Triplex Trusted系统的核心TMR处理器，它接收T8403处理后的数据，并进行安全逻辑运算。

T8300：T8403和T8800模块所在的I/O机箱，为它们提供物理插槽和电源。

T8451：数字量输出模块，与T8403和T8800共同构成了一个完整的I/O系统，负责执行TMR处理器的控制指令。

T8820：与T8800相对应的数字量输出FTA，用于连接现场的执行器。

安装与维护

安装前准备: 安装ICS TRIPLEX T8800模块时，必须确保所有电源都已断开。尽管T8800不是智能模块，但在处理它时仍应注意防静电，避免对连接器造成损坏。将模块牢固地安装在DIN导轨上，然后按照接线图将现场线缆连接到正确的端子。接线完成后，仔细检查所有连接的牢固性和正确性。

维护建议: T8800本身几乎不需要维护，但它的状态指示灯是重要的诊断工具。如果T8403模块报告某个通道出现故障，首先可以检查T8800上的LED灯和熔丝。如果熔丝烧断，更换相应的熔丝即可。如果需要更换T8403模块，利用T8800的SmartSlot连接，可以在不干扰现场接线的情况下，直接进行热插拔，大大简化了维护流程。任何维护操作都应由经过培训的专业人员执行。
