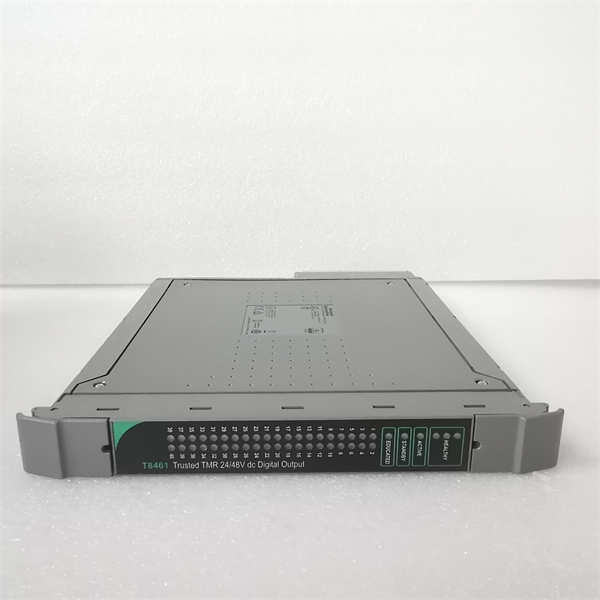

ICS Triplex T8461C 24/48Vdc数字量输出模块

描述

T8461C 产品概述

兄弟们，搞工控的都知道，在石化、电力这种高危行业，一个控制回路的失误可能就是天大的麻烦。这台ICS TRIPLEX T8461C数字量输出模块，就是为了解决这个痛点而生的！它不是一般的输出卡，而是 ICS Triplex Trusted® 系列中的核心成员，其最大的特点就是采用了业内公认最可靠的 三重冗余（TMR） 架构。你可以想象一下，你用它控制一个关键执行机构，等于是用了三个完全独立的控制通道，同时在对输出信号进行“投票”表决。只要不是三个通道同时出问题（这个概率比中彩票还低），你的执行机构就能得到正确指令，过程就不会中断，更不会因为一个简单的模块故障而导致非必要的停车。

T8461C 在系统中的定位，那就是执行层面上的“最后一道防线”。它负责将 TMR 处理器（Trusted TMR Processor）通过严密表决后的控制指令，安全、可靠、高完整性地传递给现场的 40 个直流执行机构。无论是 24 VDC 还是 48 VDC 的负载，它都能稳定驱动。它不仅能控制输出状态，还能实时监测现场接线，确保从控制室到执行器这一段“最后一公里”的安全。所以说，选择 ICS TRIPLEX T8461C，选的不是一个简单的 I/O 模块，选的是一份对生产和人员的最高级别安全承诺。

主要特点和优势

可靠性碾压一切：ICS TRIPLEX T8461C 的核心魅力就在于其 TMR 设计。这意味着在模块内部，从输入到输出，所有关键电路都是三份独立的。如果其中一个“切片”（Slice）出现硬件故障，另外两个会立即通过硬件和软件的诊断机制发现它，并将其隔离，然后以两票对一票的方式继续保持正确输出。这种容错能力，让你在面对瞬态故障或者元件硬故障时，都能做到“故障不停机”，极大地提高了系统的平均无故障时间 (MTBF)。

智能诊断，省心省力：这模块的诊断功能绝对是“全能型”的。它不仅仅是简单地判断“开”或“关”，还能执行自动线缆监测。它能准确地判断出是现场线路断了（开路），还是线短路了，甚至能通过电流和电压的测量，实时判断负载状态。这种能力让维护人员能更快、更准地定位故障，减少了不必要的现场排查时间，这在分布式控制系统 (DCS) 的现场环境中简直太重要了。

硬件集成，维护简化：T8461C 的 40 个输出通道都自带了自动过流保护功能。注意，这是电子保护，可不是传统的熔断器！这意味着一旦发生短路或过载，模块会自动切断输出，并在故障排除后自动恢复，你再也不用为了换个熔断器而跑现场、动火审批了，这对于提高系统的运行可靠性 (System Availability) 简直是质的飞跃。此外，它的输出通道被划分成 5 组独立的电源组，进一步隔离了故障影响，真正做到了故障的局部化 (Fault Isolation)。对于需要序列事件记录 (SOE, Sequence of Events) 的关键系统，T8461C 还能以 1 毫秒的精度进行时间戳记录。

For mission-critical applications demanding unwavering operational continuity, the T8461C stands as an industry benchmark. Its core strength lies in the Triple Modular Redundant (TMR) architecture, ensuring that a single hardware failure in any of the three independent slices does not compromise output integrity. The module boasts an impressive fault-tolerant capability, significantly elevating the Safety Integrity Level (SIL 3) rating. Beyond simple control, the T8461C integrates advanced Field Interface Unit (FIU) diagnostics, providing continuous line monitoring to detect and pinpoint field wiring faults like open and short circuits without interfering with normal operations (Non-Interfering Diagnostics). Each of the 40 outputs benefits from automatic electronic overcurrent protection, a crucial feature that enhances system uptime by eliminating the need for manual fuse replacement and providing superior Fault Containment. The wide operational voltage range of 18-60 VDC allows seamless integration into diverse industrial DC power standards. This module is engineered not just to operate, but to survive and maintain process control under the most severe industrial conditions.

应用领域

这块 ICS TRIPLEX T8461C 模块，它的应用场景几乎覆盖了所有对安全性和可靠性要求达到“天花板”级别的工业领域。

在石油天然气行业：它是炼油厂、石化装置以及海上平台紧急停车系统（ESD, Emergency Shutdown）和火气系统（F&G, Fire and Gas）的标配。在这些场景，一旦发生高温、高压泄露或火灾，T8461C 必须以零失误的姿态，准确、快速地驱动放空阀、联锁继电器或报警器。它的 TMR 冗余能保证在关键时刻，执行机构不会因为模块内部的故障而“掉链子”。

在电力能源领域：它常用于电厂的锅炉管理系统（BMS, Boiler Management System）和汽轮机控制保护。想象一下，控制锅炉的燃料切断阀，要是模块宕机，那后果不堪设想。T8461C 的高可靠性和快速诊断能力，确保了锅炉和汽轮机这类昂贵设备的启动、运行和紧急停机过程都处于最安全的保护之下。

在精细化工行业：对于需要处理剧毒或易爆介质的反应釜和生产线，T8461C 用于控制关键的隔离阀和紧急泄压系统。它的自动线缆监测功能，能第一时间发现现场接线老化或被腐蚀的问题，防患于未然，是实现过程安全管理 (PSM, Process Safety Management) 的得力工具。总而言之，只要是“停机损失巨大”或者“关乎生命安全”的控制点，你都能看到 ICS TRIPLEX T8461C 的身影。

相关产品

T8461C 模块通常搭配 Trusted 系列的其他组件使用，形成一套完整的 TMR 安全系统。

T8110B：Trusted TMR 处理器模块，系统的“大脑”，负责执行逻辑和投票。

T8403C：Trusted TMR 24Vdc 数字量输入模块，与 T8461C 对应，采集现场数字量信号。

T8431C：Trusted TMR 24Vdc 模拟量输入模块，用于处理温度、压力等连续信号。

T8480C：Trusted TMR 模拟量输出模块，控制现场调节阀等模拟量执行机构。

T8311：Trusted 控制器机箱，T8461C 的安装载体。

T8293C：Trusted 电源分配单元 (PDU)，为系统提供冗余电源支持。

安装与维护

安装前准备：在安装 ICS TRIPLEX T8461C 模块前，必须严格参照**《Trusted TMR 24V DC/48V DC 输出模块用户手册》。重点是确认系统机箱的背板电源和接地已按规范接妥，且系统软件配置与实际模块类型T8461C** 相匹配，避免因配置错误导致模块无法正常识别或通信。由于该模块支持热插拔，在带电安装前，务必确认机箱对应插槽的故障指示灯状态正常，且新模块的固件版本与系统中已有的模块版本兼容。

维护建议：日常维护的重点在于观察 T8461C 前面板的 LED 状态指示灯。绿色常亮表示一切正常，如果出现红色闪烁，则表示检测到了故障，需要立即根据系统诊断信息定位故障原因。
